S Hotor .uspuffanlage – Kreidler LK 600

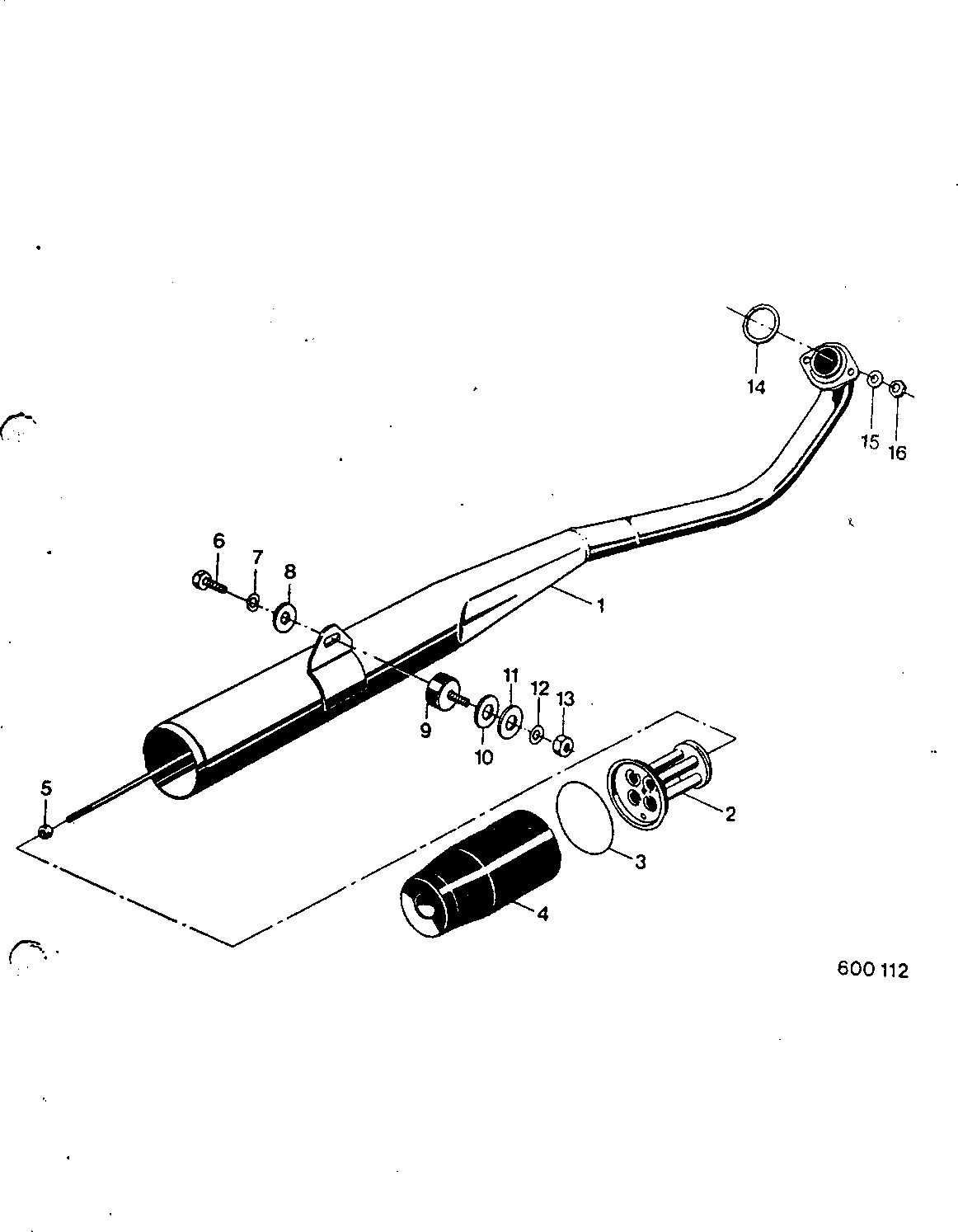

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst S Hotor .uspuffanlage
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.03.61 | Endkappe (schare) 1 | op aanvraag | |
| 0 | 12.00.43 | 00.43.58 Federscheibe 3 8 1 | op aanvraag | |
| 0 | 13.00.20 | 00.20.13 Sechskantmutter 8 | op aanvraag | |
| 0 | 14.00.70 | 00.70.17 Dichtung C 32x38 | op aanvraag | |
| 0 | 15.00.43 | 00.43.57 Federscheibe B 6 DI 127 | 2 | op aanvraag |
| 1 | 315.03.64 | Schalldämpfer, vollst. 1 | op aanvraag | |
| 1 | 00.20.10 | Sechskantmutter MK 6 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 | |
| 3 | 27.01.05 | Dichtschnur 1 1 | op aanvraag | |
| 5 | 02.00.02 | Sicherungsmutter | op aanvraag | |
| 6 | 00.11.59 | Sechskantschraube ii 8x10 1 | 1 | op aanvraag |
| 7 | 00.43.58 | Federscheibe B 8 | 1 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 8 | 00.30.03 | Scheibe 8,4 DIN 9021 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
