Otor, ehndarnlase 5 Bilde – Kreidler LK 600

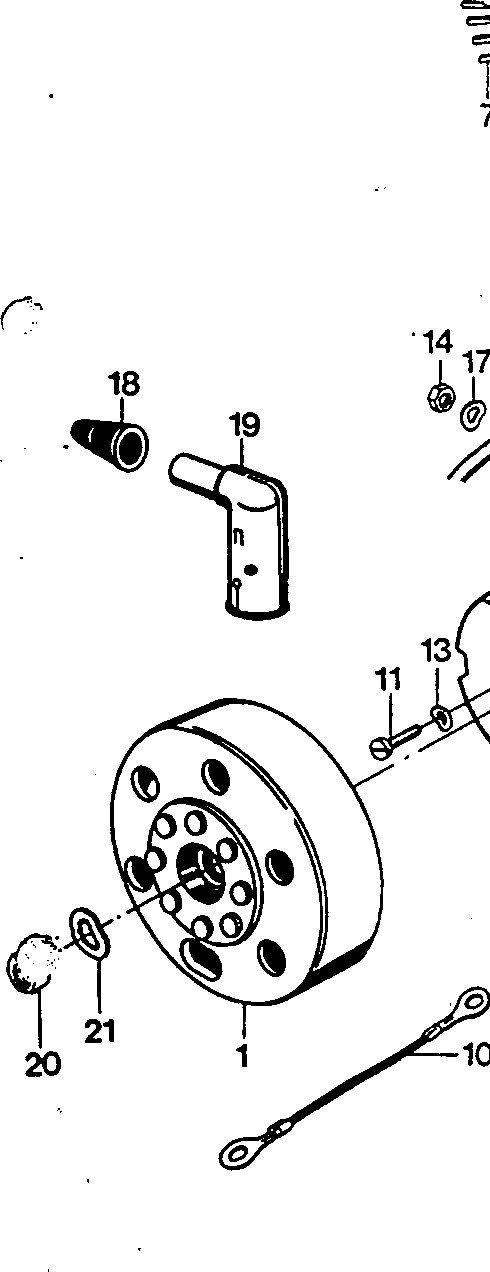

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Otor, ehndarnlase 5 Bilde
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.12.99 | Hagnet-Zündergenerator, vollst | op aanvraag | |
| 0 | 00.95.06 | Isolierschlauch | op aanvraag | |
| 0 | 11.00.17 | 00.17.04 Zylinderschraube 4x15 | op aanvraag | |
| 0 | 12.00.17 | 00.17.28 Zylinderschraube FF 4x25 | op aanvraag | |
| 0 | 13.00.43 | 00.43.21 Federscheibe B A4 DW 137 | 6 | op aanvraag |
| 0 | 14.00.20 | 00.20.10 Sechskantmutter N 6 | op aanvraag | |
| 0 | 15.00.11 | 00,11,45 Sechskantschraube H 5x14 | op aanvraag | |
| 0 | 16.00.33 | 00.33.50 Scheibe A 6,4 DIN 125 | 2 | op aanvraag |
| 0 | 17.00.43 | 00.43.57 Tederscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 18.15.02 | 15.02.03 Regenschutzkappe | 1 | op aanvraag |
| 0 | 19.15.22 | 15.22.15 teilabgeschirmter Entstör= | op aanvraag | |
| 0 | 20.00.20 | 00.20.2 Sechskantmutter M 10x1 | op aanvraag | |
| 0 | 21.00.43 | 00.43.00 Federscheibe B 10 DIN 137 | 1 | op aanvraag |
| 1 | 315.12.96 | Polrad | 1 | op aanvraag | |
| 2 | 315.12.95 | Ankerplatte, vollst | op aanvraag | |
| 3 | 00.95.19 | Isolierschlauch | op aanvraag | |
| 3 | 315.12.93 | Masseleitung, 250 mm lg | 1 | op aanvraag |
| 5 | 00.95.06 | Isolierschlauch | op aanvraag | |
| 6 | 315.02.09 | Kabeldurchführung 1 1 | op aanvraag | |
| 7 | 00.95.40 | Steckhülse 1 1 | op aanvraag | |
| 9 | 15.12.97 | Schaltgerät 1 ) | op aanvraag | |
| 10 | 585.05.22 | Masseverbinder, 180 mm 1g. 1 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
