L'ahr, steli / Linterradschwìinge, Federbeine – Kreidler LK 600

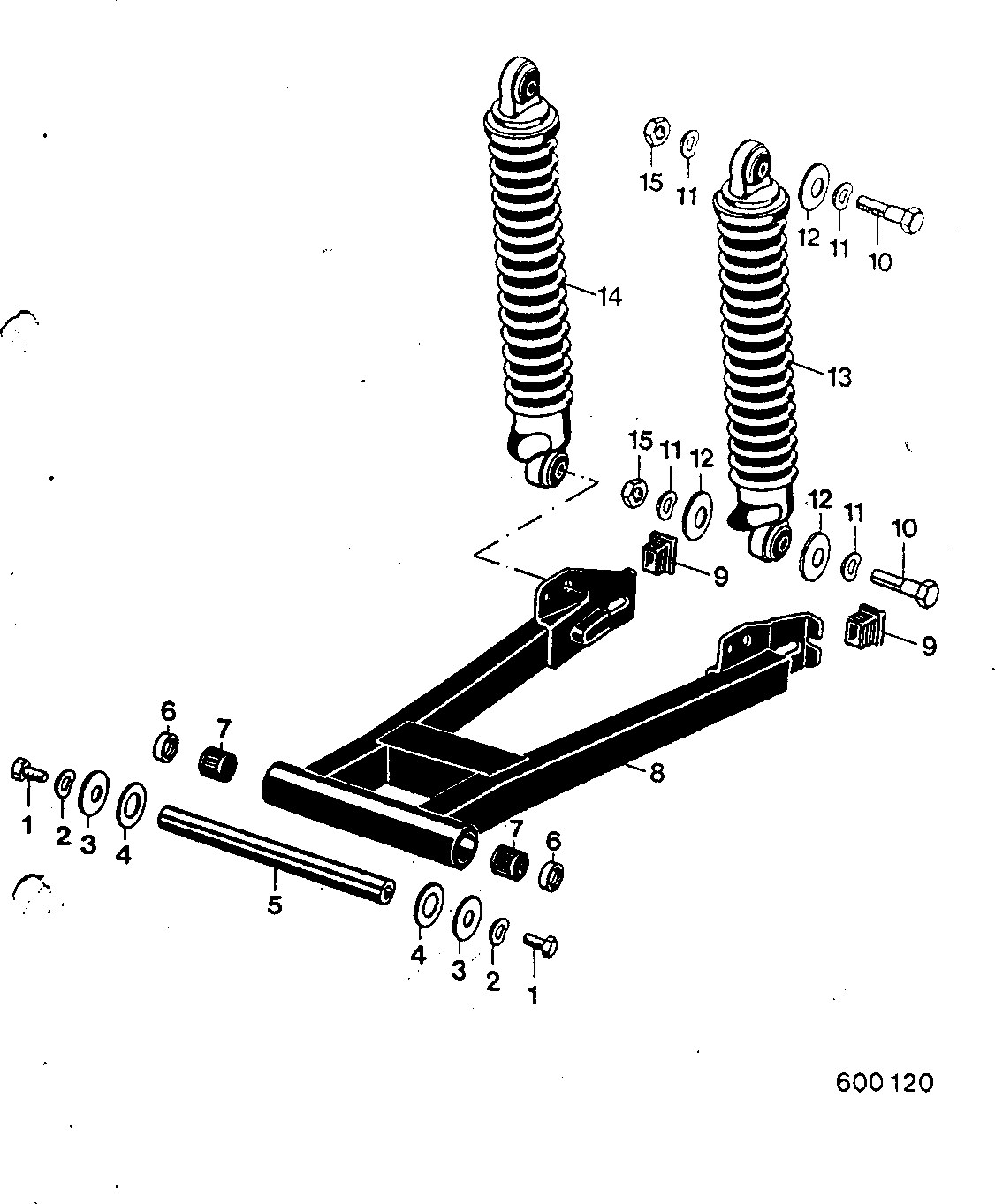

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst L'ahr, steli / Linterradschwìinge, Federbeine
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.10.85 | Sechskantschraube M 10x40 | op aanvraag | |
| 0 | 11.00.43 | 00.43.71 Federscheibe B 10,5 DIN 137 6 ö | op aanvraag | |
| 0 | 12.00.30 | 00.30.04 Scheibe 10,5 DIN 9021 4 A | op aanvraag | |
| 0 | 15.00.29 | 00,29, 3 Sicherungsmutter NE 10 | op aanvraag | |
| 0 | 00.10.43 | Sechskantschraube I: 7x32 | op aanvraag | |
| 0 | 00.43.66 | Tederscheibe B 7 137 2 2 | KREIDLER Houder set Beugel Stuur klem stuk 57.07.03 - 57.07.04 - 00.43.66 – €11.00 (niet op voorraad) | |
| 2 | 00.43.58 | Wederscheibe B 8 DIN 137 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 3 | 00.33.53 | Scheibe B 8,4 DIN 9021 | 2 | op aanvraag |
| 5 | 535.03.08 | Schwingenachse 1 1 | op aanvraag | |
| 7 | 535.03.94 | Madedlager muf Dichtrinpen | op aanvraag | |
| 9 | 35.03.11 | Lamellenstopfen 2 2 | op aanvraag | |
| 13 | 535.03.88 | Federbein links | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
