Kurbeltrieb, Primarritzel de eenen – Kreidler LK 600

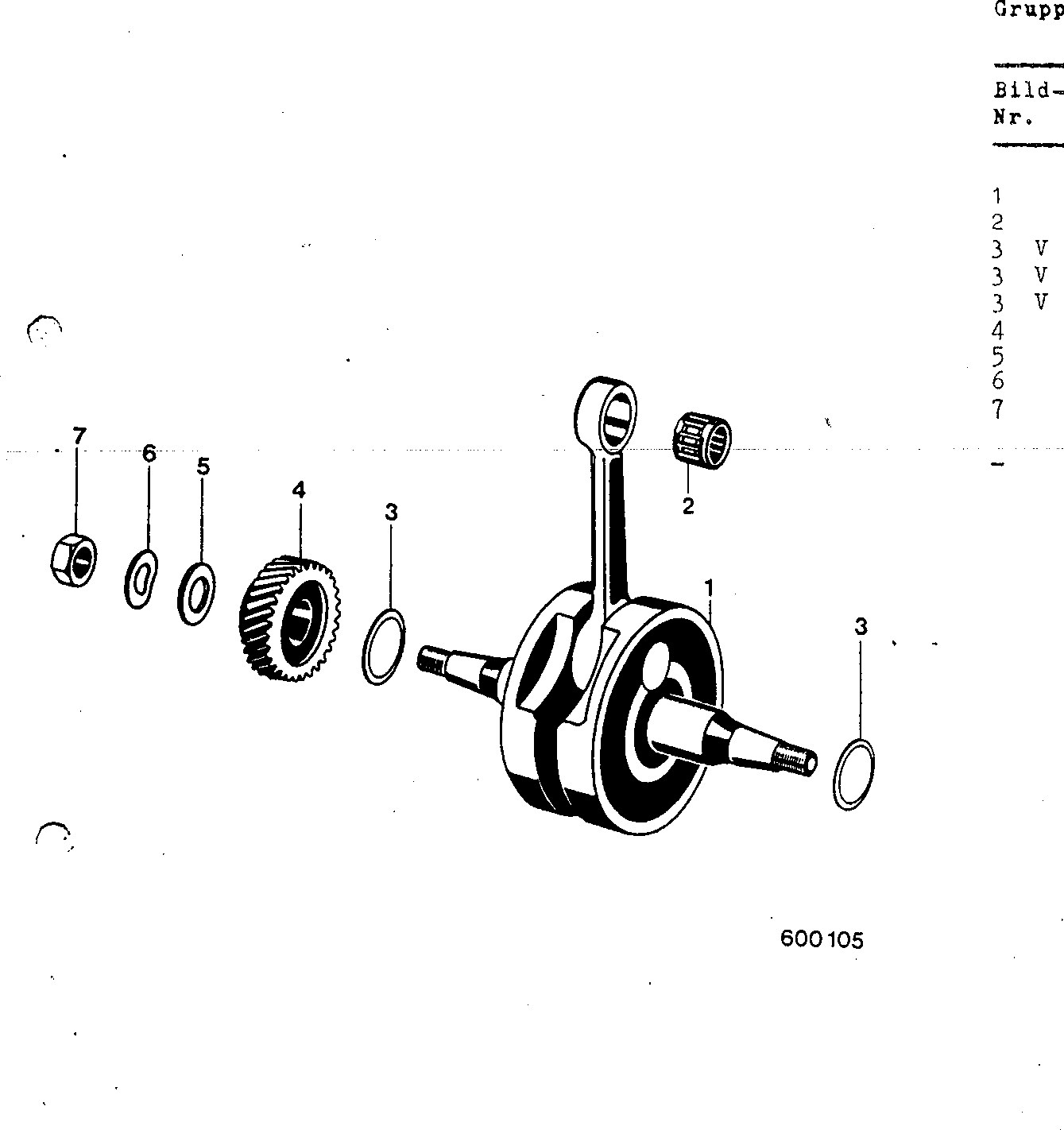

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kurbeltrieb, Primarritzel de eenen
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.05.99 | Kurbeltrieb, vollst | 1 | op aanvraag |
| 0 | 15.65.02 | 4 Nadelkäfig | 1 | op aanvraag |
| 0 | 315.05.06 | Anlaufscheibe O,1 mm n.B. n.5 | op aanvraag | |
| 0 | 315.05.07 | Anlaufscheibe 0,15 ma « n.B. n.} | op aanvraag | |
| 0 | 315.05.06 | Anlaufscheibe 0,20 mm n.B, n.B | op aanvraag | |
| 0 | 315.07.02 | Primarritzel Z = 20 | 1 | op aanvraag |
| 0 | 15.07.21 | Scheibe 4 1 | KREIDLER Ring met stervertanding 15.07.21 4V/5V stalen plaat koppeling – €8.00 | |
| 0 | 00.43.55 | Federscheibe B 10 DIN 137 | 1 | op aanvraag |
| 0 | 00.20.27 | Sechskantmutter M 10x1 lirks | KREIDLER Moer Vliegwiel/Krukas links SW17 m10x1 00.20.27 – €2.00 | |
| 0 | 00.80.01 | Scheibenfeder f. Polrad | 11 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
