Kickstarterwelle, Kickstarter, Schalthebe!- nabe, Fußschalthebel – Kreidler LK 600

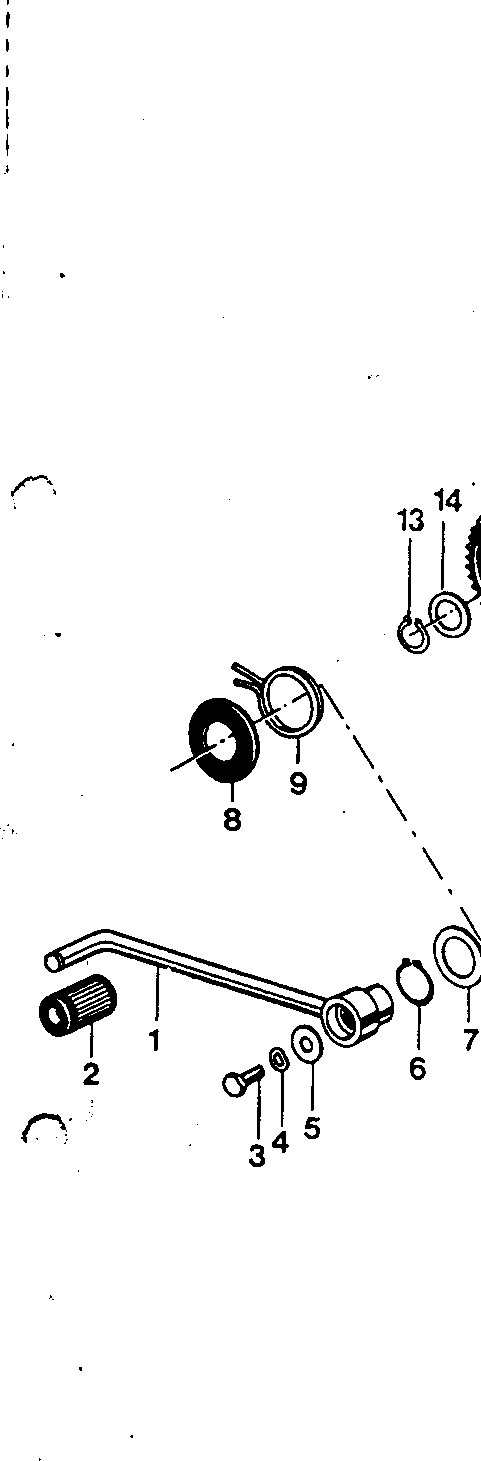

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kickstarterwelle, Kickstarter, Schalthebe!- nabe, Fußschalthebel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.06.98 | FuBschalthebel, vollst. 1 1 | op aanvraag | |
| 0 | 23.11.15 | 11 15.06.24 Rückholfeder | 1 | op aanvraag |
| 0 | 18.13.15 | 13 15,56,1 Sicherungsring | 1 | op aanvraag |
| 0 | 14.15.58 | 15.58.10 Anlaufscheibe 1 | op aanvraag | |
| 0 | 15.58.09 | Ausgleichscheibe n.B. n.B | op aanvraag | |
| 0 | 15.15.08 | 15.08.98 Kickstart a | op aanvraag | |
| 0 | 24.16.15 | 16 15.18.10 Gewindemuffe | 1 | op aanvraag |
| 0 | 410.17.15 | 17 15.18.09 Schleppfeder | 1 | op aanvraag |
| 0 | 18.15.58 | 15.58.15 Ausgleichscheibe n.B | op aanvraag | |
| 0 | 15.58.18 | Ausgleichscheibe n.B | op aanvraag | |
| 0 | 19.15.58 | 15.58.16 Sicherungsring | 1 | op aanvraag |
| 1 | 315.06.04 | Fußschalthebel 1 1 | op aanvraag | |
| 2 | 15.06.39 | t Schalthebelgummi | 1 | KREIDLER Schakelpedaal Rubber 15.06.39 – €6.00 (niet op voorraad) |
| 3 | 00.11.16 | Sechskantschraube M 6x16 | op aanvraag | |
| 4 | 00.43.57 | B 6 DIN 137 | 11 | op aanvraag |
| 5 | 00.33.50 | Scheibe A 6,4 DIN 9021 | 14 | op aanvraag |
| 6 | 00.46.56 | Sicherungsring 20x1,2 | 1 | UNIVERSEEL KREIDLER BROMFIETS As Seegerring 20mm 20X 1.2 per STUK 00.46.56 – €1.00 |
| 7 | 315.06.03 | Anlaufscheibe 11 | op aanvraag | |
| 9 | 15.06.25 | Rückholfeder ) 1 | Schakelveer direkt (made in EU) kreidler 15.06.25 – €5.00 | |
| 10 | 315.06.99 | Schalthebel, vollst | 1 | op aanvraag |
| 12 | 315.08.99 | Kickstarterwelle, vollst. 1 1 | op aanvraag | |
| 20 | 315.08.97 | Kickstarterhebel, vollst. 1 1 | op aanvraag | |
| 21 | 15.08.16 | 1 Kickstartergummi | 1 | op aanvraag |
| 24 | 315.08.07 | Sechskantschraube 1 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
