Gehäuse rechts, Dichtungen, Lager, Kupplungsdeckel – Kreidler LK 600

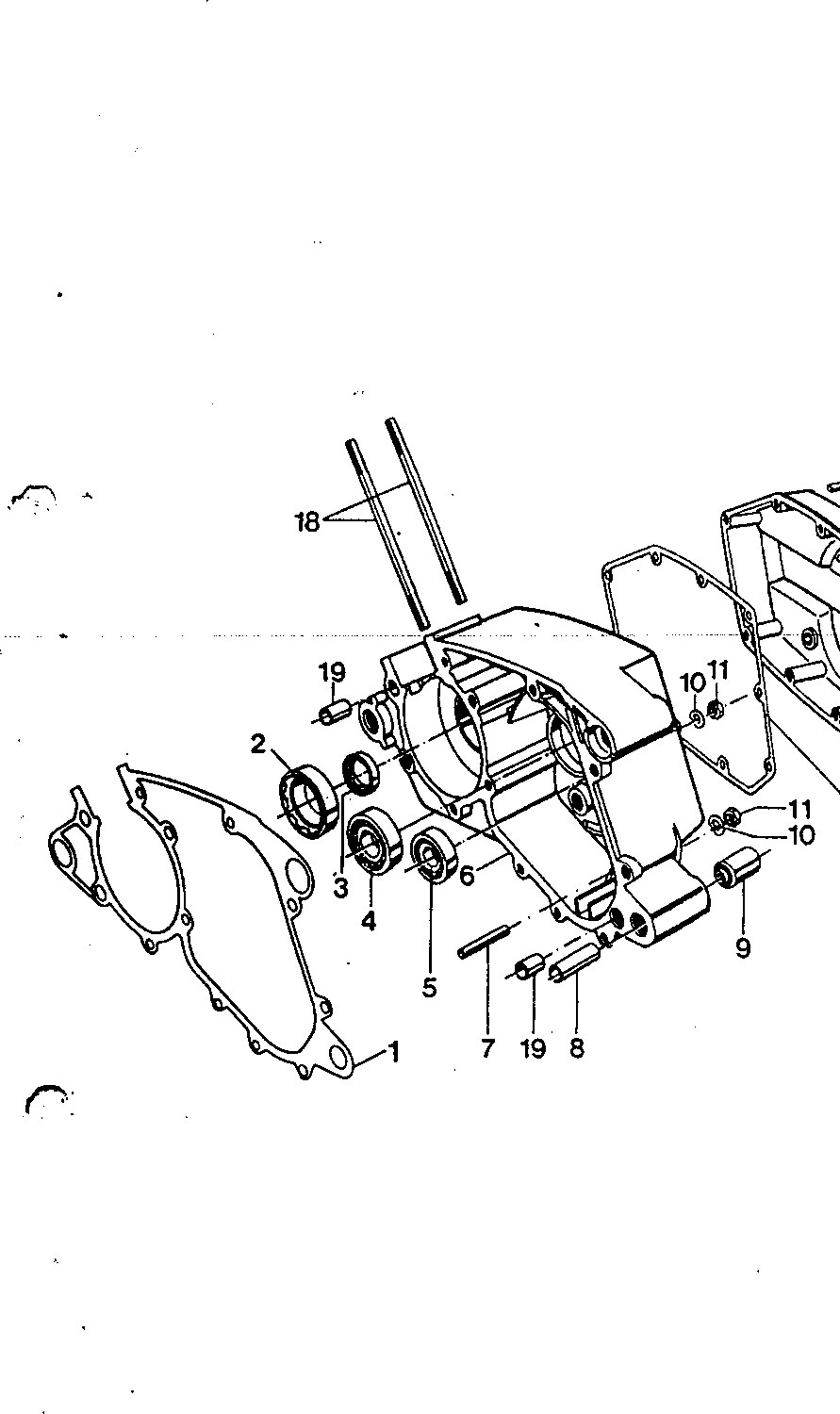

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Gehäuse rechts, Dichtungen, Lager, Kupplungsdeckel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 13.11.00 | 11 00,20,10 MK 6 DIN 934 11 | 11 | op aanvraag |
| 0 | 13.15.01 | 15.01.03/112 Kupplungsdeckel I | op aanvraag | |
| 0 | 15.11.00 | 11.00.19 Verschlußschraube | 1 | op aanvraag |
| 0 | 17.00.16 | 00.16.20 Linsenschraube M 6x45 | op aanvraag | |
| 0 | 18.00.19 | 00.19.21 Stiftschraube M 8x110 | op aanvraag | |
| 0 | 103.19.15 | 19 15.01.11 Paßhülse | 2 | op aanvraag |
| 1 | 315.01.10 | Gehäusedichtung | 1 | KREIDLER Carterpakking 3V BAC PAKKINGEN Midden Carterpakking 80cc 315.01.10 LK600/800 3 speed 15.21.20 – €4.00 | |
| 2 | 00.63.03 | Kugellager E 20 DIN 615 | op aanvraag | |
| 3 | 01.00.56 | Radialdichtrina 20x30x8 | op aanvraag | |
| 4 | 00.60.31 | Kugellager 6004/C 3 DIN 625 | op aanvraag | |
| 5 | 00.61.01 | Kugellager 6202/C 3 DIN 625 | op aanvraag | |
| 5 | 315.01.17 | Zentrierscheibe 2 | op aanvraag | |
| 6 | 315.01.89 | Gehäuse rechts, vollst. 0a | op aanvraag | |
| 12 | 315.01.06 | Deckeldichtung 11 | KREIDLER Dekselpakking Koppeling 80CC PAKKING 315.01.06 – €8.00 | |
| 14 | 315.01.21 | Lanellenstopfen 1 1 | op aanvraag | |
| 14 | 00.77.53 | Dichtung A 16x28x7 DIN 3760 1 | 1 | op aanvraag |
| 16 | 00.70.01 | Dichtring ) 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
