GE mene an wu EE em Zan Gruppen – Kreidler LK 600

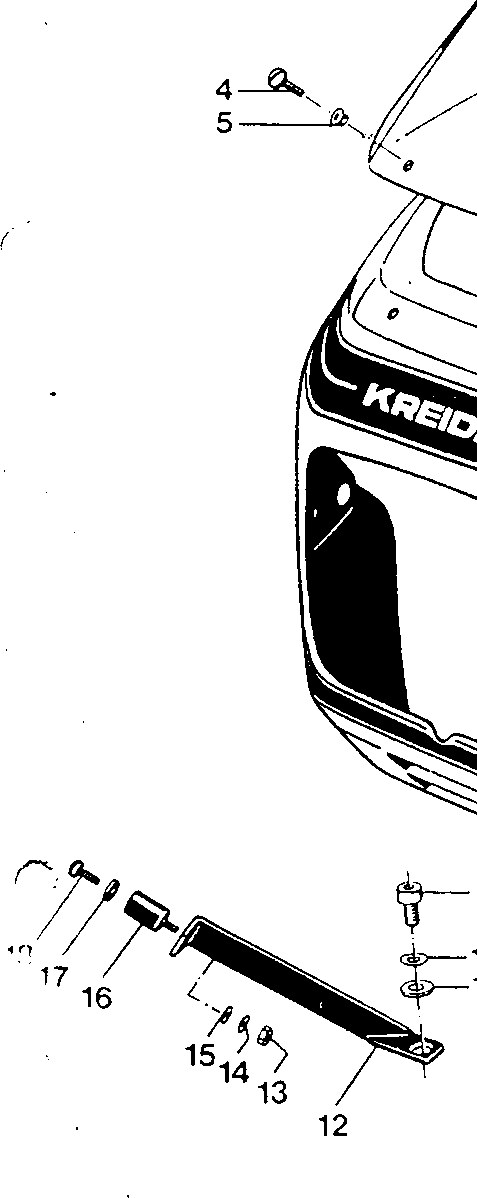

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst GE mene an wu EE em Zan Gruppen
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 535.07.44 | Klebebild oben (silber - 1 | op aanvraag | |
| 0 | 35.07.23 | Klebebild unten (rot) | op aanvraag | |
| 0 | 535.07.17 | Halter links | op aanvraag | |
| 0 | 10.10.00 | 10 00.43.28 Federscheibe B 8 DT 137 2 2 | op aanvraag | |
| 0 | 11.15.09 | 15.09.09 Scheibe | 2 | op aanvraag |
| 0 | 13.00.20 | 00.20,01 Sechskantmutter I. 5 DIN 934 2 | 2 | op aanvraag |
| 0 | 00.43.32 | Wederscheibe B 5 DIN 137 | 2 | op aanvraag |
| 0 | 15.00.30 | 00.30.06 Scheibe A 5,3 DM 125 | 2 | op aanvraag |
| 1 | 535.07.46 | Verkleidung (Farbe) 1 | op aanvraag | |
| 2 | 00.17.59 | Flachkopfschrauba Ali 5x10 | op aanvraag | |
| 3 | 535.07.46 | Verkleidung | op aanvraag | |
| 3 | 535.07.10 | Keder | 7 | op aanvraag |
| 3 | 535.07.10 | Keder 1 1 | op aanvraag | |
| 4 | 535.07.18 | Halter rechts | 1 | op aanvraag |
| 5 | 00.20.21 | Sechskantmutter 5 | op aanvraag | |
| 5 | 00.20.21 | Sechskantmutter E 5 | op aanvraag | |
| 15 | 535.07.19 | Rundelenent 2 2 | op aanvraag | |
| 17 | 535.07.21 | Dichtungsring 2 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
