Bild – Kreidler LK 600

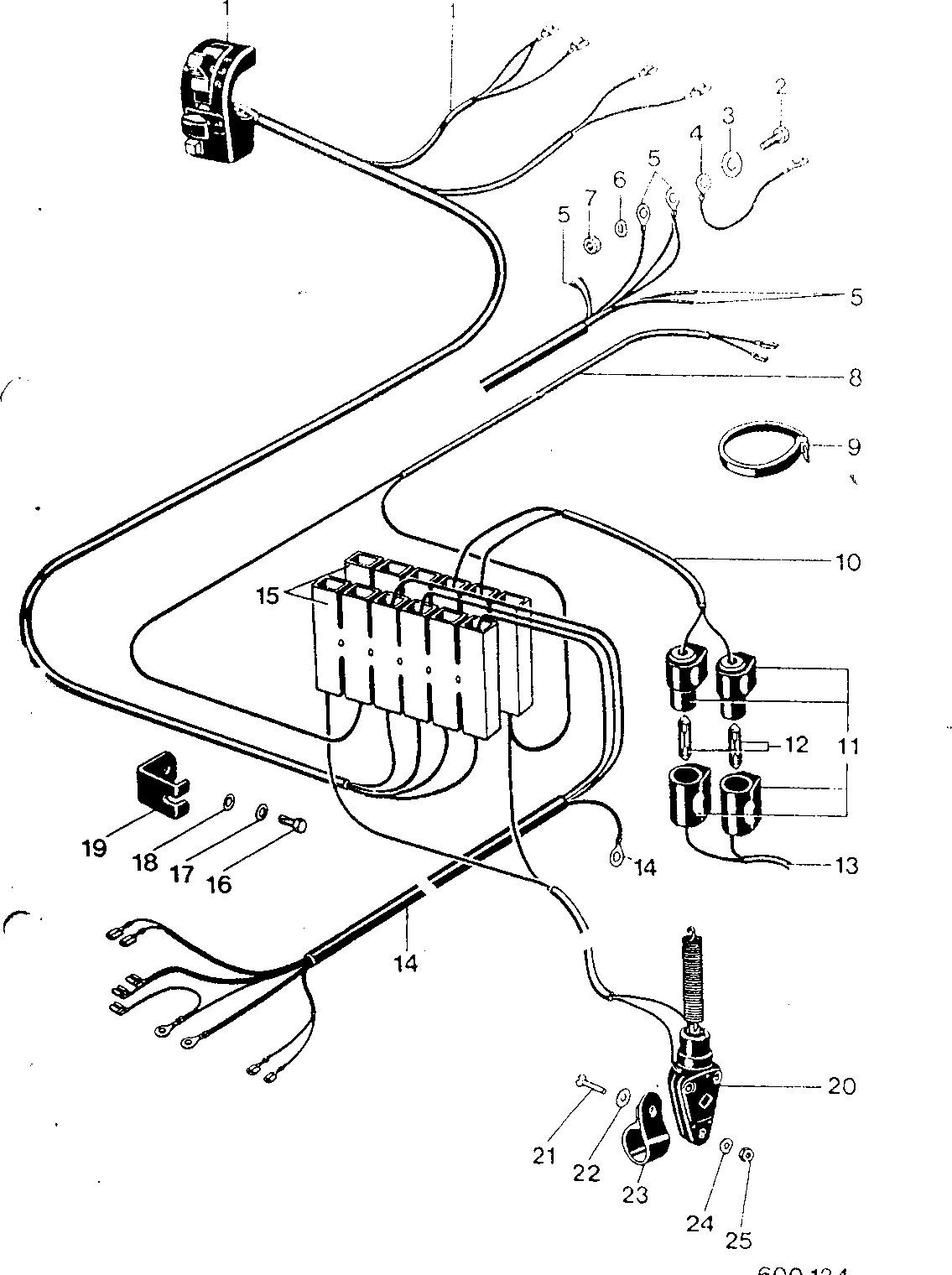

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Bild
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 569.95.06 | Fr: Lenkerschatter mit Kabel | op aanvraag | |
| 0 | 11.91.03 | 91.03.89 Leitungsverbinder m Sıche | op aanvraag | |
| 0 | 08.77.74 | Schmelzsicherung B A | 2 | op aanvraag |
| 0 | 15.55.05 | 55.05.18 Steckverbinder 6-nolig 2 2 | op aanvraag | |
| 0 | 16.00.11 | 00,11.13 sechskantschraube lt LX1L | op aanvraag | |
| 2 | 00.11.17 | sechskantschraube H bx?U | op aanvraag | |
| 3 | 00.33.49 | Scheibe | | i | op aanvraag | |
| 4 | 81.11.95 | a Masseleitung z, Scheinwerfer ) | 7 | op aanvraag |
| 5 | 255.09.07 | a Kabelstrane z. Blinker vorn | op aanvraag | |
| 6 | 00.43.57 | wederscheibe B 6 DIN 137 | 2 | op aanvraag |
| 13 | 585.05.92 | a Kabelstrang z. Gockpit | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
