Sonderzubehör / Beinschutz, Gepäckträger vorn – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

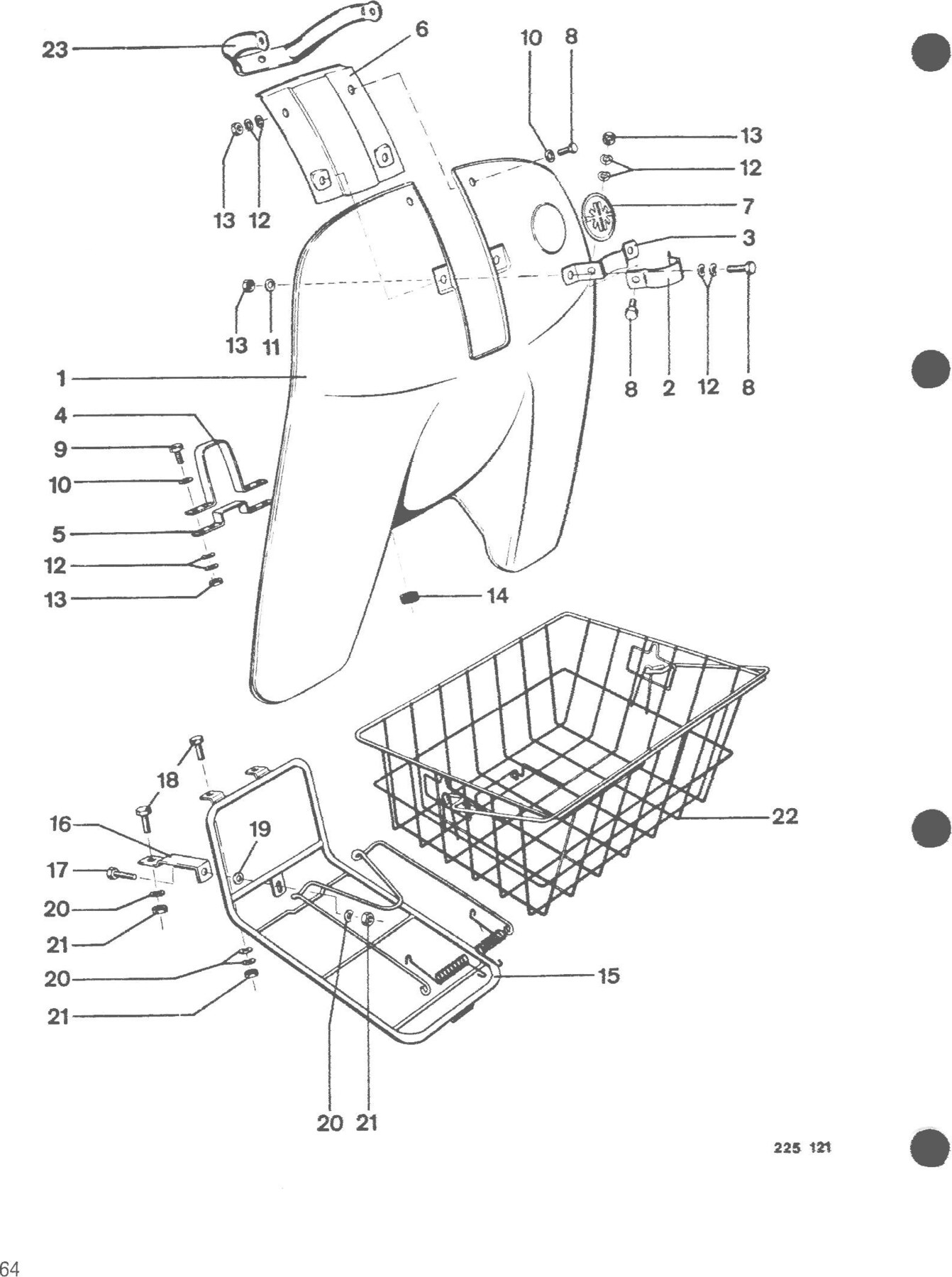

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Sonderzubehör / Beinschutz, Gepäckträger vorn
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 11.00.33 | 00.33.50 Scheibe DIN 9021 | 2 | op aanvraag |
| 0 | 12.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 16 | op aanvraag |
| 0 | 13.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 10 | op aanvraag |
| 0 | 14.57.02 | 57.02.47 Gummitülle 1 | op aanvraag | |
| 0 | 19.00.30 | 00.30.02 Scheibe 6,4 DIN 125 | 1 | op aanvraag |
| 0 | 20.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 6 | op aanvraag |
| 0 | 21.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 4 | op aanvraag |
| 0 | 285.00.03 | Scheinwerferhalter 1 Union-Scheinwerfer | op aanvraag | |
| 0 | 235.01.96 | Werkzeugbehälter vollst | 1 | op aanvraag |
| 0 | 235.01.16 | Werkzeugbehälter 1 | op aanvraag | |
| 0 | 00.02.06 | Werkzeugkastenschlo8 volist. 1 | op aanvraag | |
| 0 | 27.77.98 | Werkzeugkastenschloß * | 1 | op aanvraag |
| 0 | 00.59.06 | Niet B3x8 DIN 7338 eeen | KREIDLER Klinknagel voor slot gereedschapskastdeksel b3x8 Din 7338 - 00.59.06 – €1.00 | |
| 0 | 09.12.17 | Schlüssel * 2 angeben | op aanvraag | |
| 0 | 255.03.93 | Rückspiegel volist | 1 | op aanvraag |
| 0 | 02.00.04 | Glas für Rückspiegel | op aanvraag | |
| 0 | 02.00.05 | Befestigungsschelle 1 | op aanvraag | |
| 0 | 00.01.94 | Satz Kugellager volist | 1 | op aanvraag |
| 0 | 00.63.01 | Kugellager BO 15 DIN 615 | 2 | op aanvraag |
| 0 | 00.61.00 | Kugellager 6201/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.61.01 | Kugellager 6202/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.60.32 | Kugellager 6001/C3 DIN 625 | 2 | op aanvraag |
| 0 | 00.60.52 | Kugellager 16006 DIN 625 | 1 | op aanvraag |
| 0 | 01.00.35 | Kugellager Fafnir 202 k x 3/C3 | 1 | op aanvraag |
| 0 | 00.01.98 | Satz Dichtungen volist. 1 | KREIDLER Pakking set 5-versn / 5V 7-delig Pakkingset 00.01.98 – €11.00 | |
| 0 | 215.01.10 | Gehäusedichtung rechts 1 | KREIDLER Dekselpakking Mofa 2 V. automaat PAKKING PAKKINGEN Koppelingsdeksel pakking 215.01.10 MP/MF – €3.00 | |
| 0 | 215.01.18 | Gehäusedichtung links 1 | KREIDLER FLORETT Carterpakking links MP/MF 215.01.18A – €4.00 | |
| 0 | 215.03.06 | Saugstutzendichtung í | op aanvraag | |
| 0 | 215.03.25 | Saugstutzendichtung 1 | op aanvraag | |
| 0 | 215.08.12 | Zylinderfußdichtung 1 | op aanvraag | |
| 0 | 215.03.15 | Zylinderkopfdichtung 1 | op aanvraag | |
| 0 | 215.03.30 | Zylinderkopfdichtung 1 | op aanvraag | |
| 0 | 215.09.28 | Dichtung für Ansaugkrümmer 1 | op aanvraag | |
| 0 | 00.70.01 | Dichtring C 12x 16 DIN 7603 | 2 | op aanvraag |
| 0 | 00.70.14 | Dichtring C 10x 13,5 DIN 7603 | 1 | op aanvraag |
| 0 | 00.70.08 | Dichtring C6x10 DIN 7603 | 2 | op aanvraag |
| 0 | 01.00.14 | O-Ring 20x 2,5 1 | op aanvraag | |
| 0 | 01.00.36 | Runddichtring 1 | op aanvraag | |
| 0 | 00.70.13 | Fiberdichtung 1 Benzinhahn | op aanvraag | |
| 0 | 07.15.25 | Dichtring | 1 | op aanvraag |
| 0 | 07.15.27 | Dichtring 1 | op aanvraag | |
| 0 | 07.15.32 | Dichtring | 1 | op aanvraag |
| 0 | 01.00.20 | Radialdichtring 15x 24 x 7 | 4 | op aanvraag |
| 0 | 01.00.11 | Radialdichtring 15 x 25 x 5 | 2 | op aanvraag |
| 0 | 01.00.25 | Radialdichtring, doppellippig, 15x24x7 1 | op aanvraag | |
| 0 | 01.00.12 | Radialdichtring 12x 2%0x5 | 1 | op aanvraag |
| 1 | 295.02.01 | Schild 1 | op aanvraag | |
| 2 | 295.02.02 | Schelle oben 1 | op aanvraag | |
| 3 | 295.02.03 | Bügel oben 1 | op aanvraag | |
| 4 | 295.02.04 | Schelle unten 1 | op aanvraag | |
| 5 | 295.02.05 | Bügel unten 1 | op aanvraag | |
| 6 | 295.02.11 | Verstärkung 1 | op aanvraag | |
| 7 | 235.08.10 | Firmenzeichen 1 | op aanvraag | |
| 8 | 00.11.23 | Sechskantschraube M6x 12 DIN 933 | 6 | op aanvraag |
| 9 | 09.11.42 | Sechskantschraube M6 x 16 DIN 933 | 4 | op aanvraag |
| 10 | 00.30.02 | Scheibe 6,4 DIN 125 | 10 | op aanvraag |
| 16 | 295.03.01 | Winkel 4 | op aanvraag | |
| 17 | 00.11.24 | Sechskantschraube 15 DIN 933 2 | op aanvraag | |
| 18 | 295.03.99 | Gepäckträger vorn 1 | op aanvraag | |
| 18 | 00.11.23 | Sechskantschraube M6x12 DIN93 | 2 | op aanvraag |
| 22 | 295.03.97 | Gepäckkorb 1 | op aanvraag | |
| 23 | 285.00.09 | Scheinwerferhalter 1 CEV-Scheinwerfer | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
