Motor / Zündanlage BOSCH – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

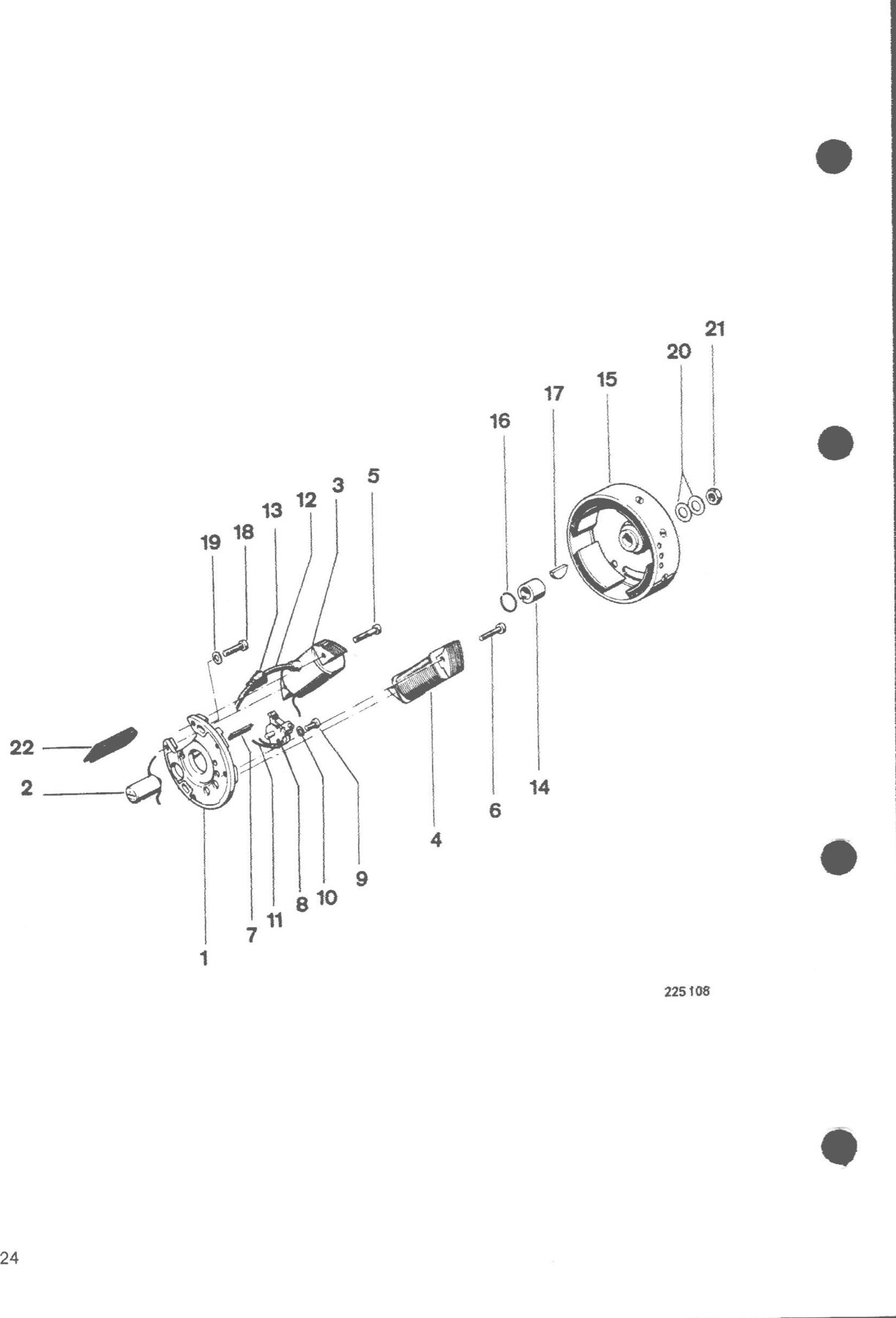

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Zündanlage BOSCH
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 215.02.81 | Schwunglichtmagnetzünder 17 Watt | 1 | op aanvraag |
| 0 | 10.00.43 | 00.43.64 Federscheibe B4 DIN 137 | 9 | op aanvraag |
| 0 | 11.08.16 | 08.16.89 Verbindungsleitung | 1 | op aanvraag |
| 0 | 12.18.16 | 18.16.26 Zündleitung 1 | op aanvraag | |
| 0 | 13.08.16 | 08.16.55 Schutzkappe | op aanvraag | |
| 0 | 14.08.16 | 08.16.83 Nocken 1 | op aanvraag | |
| 0 | 15.08.16 | 08.16.90 Schwungrad 1 | op aanvraag | |
| 0 | 17.00.80 | 00.80.03 Scheibenfeder DIN 6888 1 | op aanvraag | |
| 0 | 18.00.17 | 00.17.27 Zylinderschraube M4x 15 DIN 84 DT er | op aanvraag | |
| 0 | 19.00.43 | 00.43.64 Federscheibe B4 DIN 137 | 2 | op aanvraag |
| 0 | 20.00.43 | 00.43.65 Federscheibe B8 DIN 137 | 2 | op aanvraag |
| 0 | 21.00.20 | 00.20.23 Sechskantmutter DIN 934 1 | op aanvraag | |
| 0 | 215.02.82 | Schwunglichtmagnetzünder 17 Watt | 1 | op aanvraag |
| 0 | 08.13.55a | Kondensator t | op aanvraag | |
| 0 | 08.16.84a | Zündanker 1 | op aanvraag | |
| 0 | 08.16.85a | Generatoranker 1 | op aanvraag | |
| 0 | 08.19.13 | Kontaktsatz 1 | op aanvraag | |
| 0 | 08.19.14 | Nocken 1 | op aanvraag | |
| 0 | 08.16.90a | Schwungrad 1 | op aanvraag | |
| 1 | 08.16.81 | Ankerplatte vollst. 1 | op aanvraag | |
| 2 | 08.13.55 | Kondensator 1 | op aanvraag | |
| 4 | 08.16.85 | Generatoranker 1 | op aanvraag | |
| 5 | 00.17.06 | Zylinderschraube M4x20 DIN 84 | 2 | op aanvraag |
| 6 | 00.17.05 | Zylinderschraube M4x18 DIN 84 | op aanvraag | |
| 7 | 08.16.51 | Schmierdocht 1 | op aanvraag | |
| 8 | 08.16.84 | Zündanker 1 | op aanvraag | |
| 8 | 08.16.86 | Kontaktsatz 1 | op aanvraag | |
| 9 | 00.17.03 | Zylinderschraube M4x8 DIN 84 | 1 | op aanvraag |
| 16 | 215.02.04 | Drahtfederring 1 | op aanvraag | |
| 22 | 215.02.01 | Kabeldurchführung 1 ( | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
