Motor / Motorgehäuse, Zünderdeckel, Kupplungswelie – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

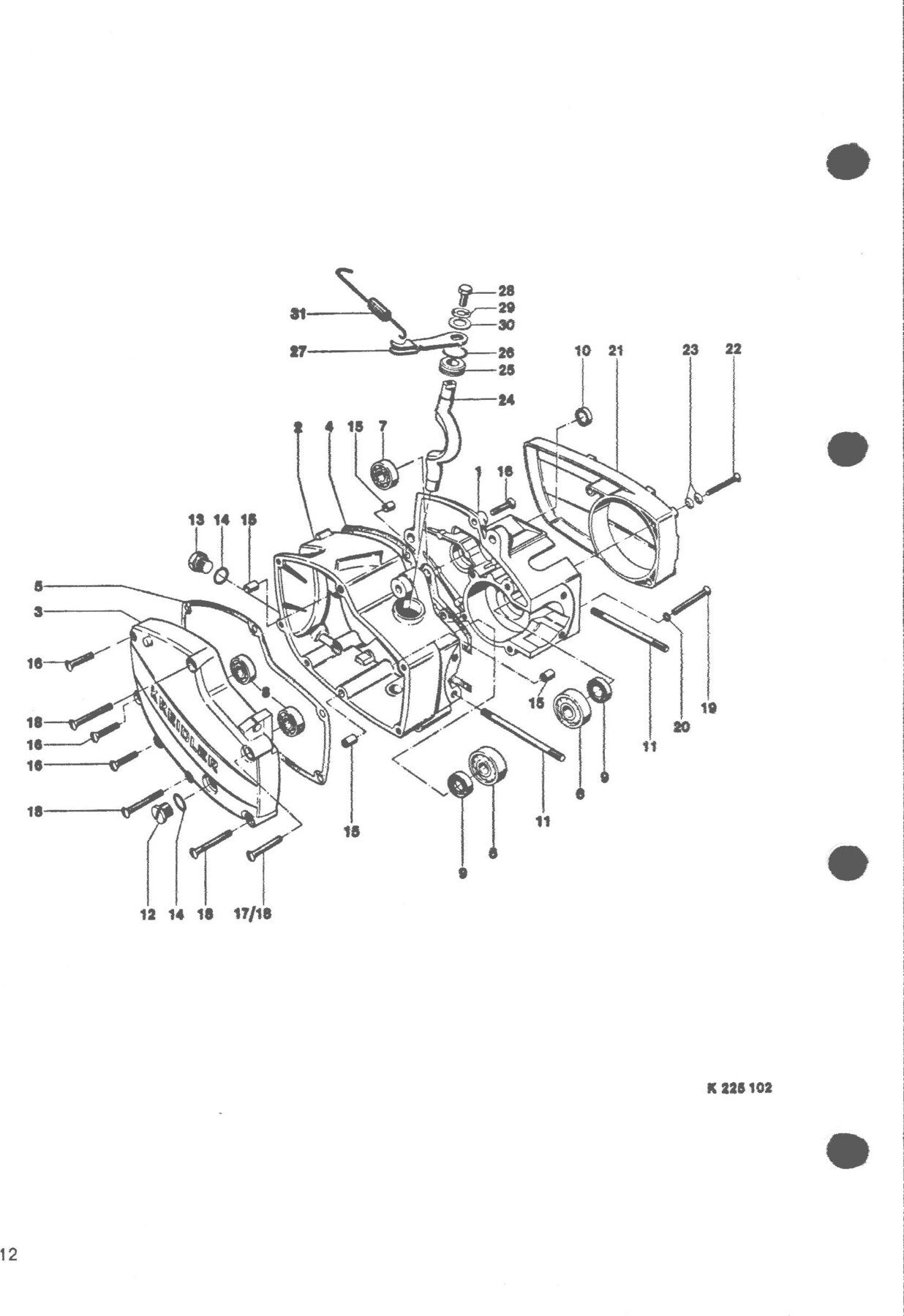

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Motorgehäuse, Zünderdeckel, Kupplungswelie
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 11.00.22 | 00.22.02 Stiftschraube M 6x 92 DIN 940 | 4 | op aanvraag |
| 0 | 12.11.00 | 11.00.19 Verschlußschraube 1 | op aanvraag | |
| 0 | 13.00.19 | 00.19.60 Verschlußschraube AM 12x 1,5 DIN 7604 | 1 | op aanvraag |
| 0 | 14.00.70 | 00.70.19 Dichtring C 12x 18 DIN 7603 | 2 | op aanvraag |
| 0 | 16.00.16 | 00.16.00 Linsensenkschraube M6x30 DIN 91 | 8 | op aanvraag |
| 0 | 17.00.16 | 00.16.11 Linsensenkschraube M6x40 DIN 1 | 1 | op aanvraag |
| 0 | 18.00.16 | 00.16.20 Linsensenkschraube M6x45 DIN 91 | 4 | op aanvraag |
| 0 | 19.00.17 | 00.17.45 Zylinderschraube B M6x45 DIN 84 | 4 | op aanvraag |
| 0 | 00.17.46 | Zylinderschraube B M6x50 DIN 84 | 5 | op aanvraag |
| 0 | 00.70.08 | Dichtring C6x 10 DIN 7603 | 40 | op aanvraag |
| 0 | 20.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 4 | op aanvraag |
| 0 | 215.09.21 | Zünderdeckel | 1 | op aanvraag |
| 0 | 22.00.16 | 00.16.21 Linsensenkschraube M4x38 DIN S1 | 3 | op aanvraag |
| 0 | 00.16.22 | Linsensenkschraube M DIN 91 | 3 | op aanvraag |
| 0 | 26.01.00 | 01.00.14 O-Ring 1 | op aanvraag | |
| 0 | 28.00.11 | 00.11.23 Sechskantschraube M6x 12 DIN 933 | 4 | op aanvraag |
| 0 | 29.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 1 | op aanvraag |
| 0 | 30.00.30 | 00.30.02 Scheibe A6,4 DIN 125 | 1 | op aanvraag |
| 15 | 215.01.12 | Paßhülse | 4 | op aanvraag |
| 21 | 215.09.01 | Zünderdeckel | 1 | op aanvraag |
| 24 | 215.01.13 | Kupplungswelle 1 | op aanvraag | |
| 25 | 215.01.14 | Füllstück 1 | op aanvraag | |
| 27 | 215.01.83 | Kupplungshebel 1 | op aanvraag | |
| 31 | 215.09.09 | Rückholfeder 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
