Home › Tekeningen › Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) › Lenker / Gasdrehgriff, Gaszug, Vorderrad-Bremszug
Lenker / Gasdrehgriff, Gaszug, Vorderrad-Bremszug – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

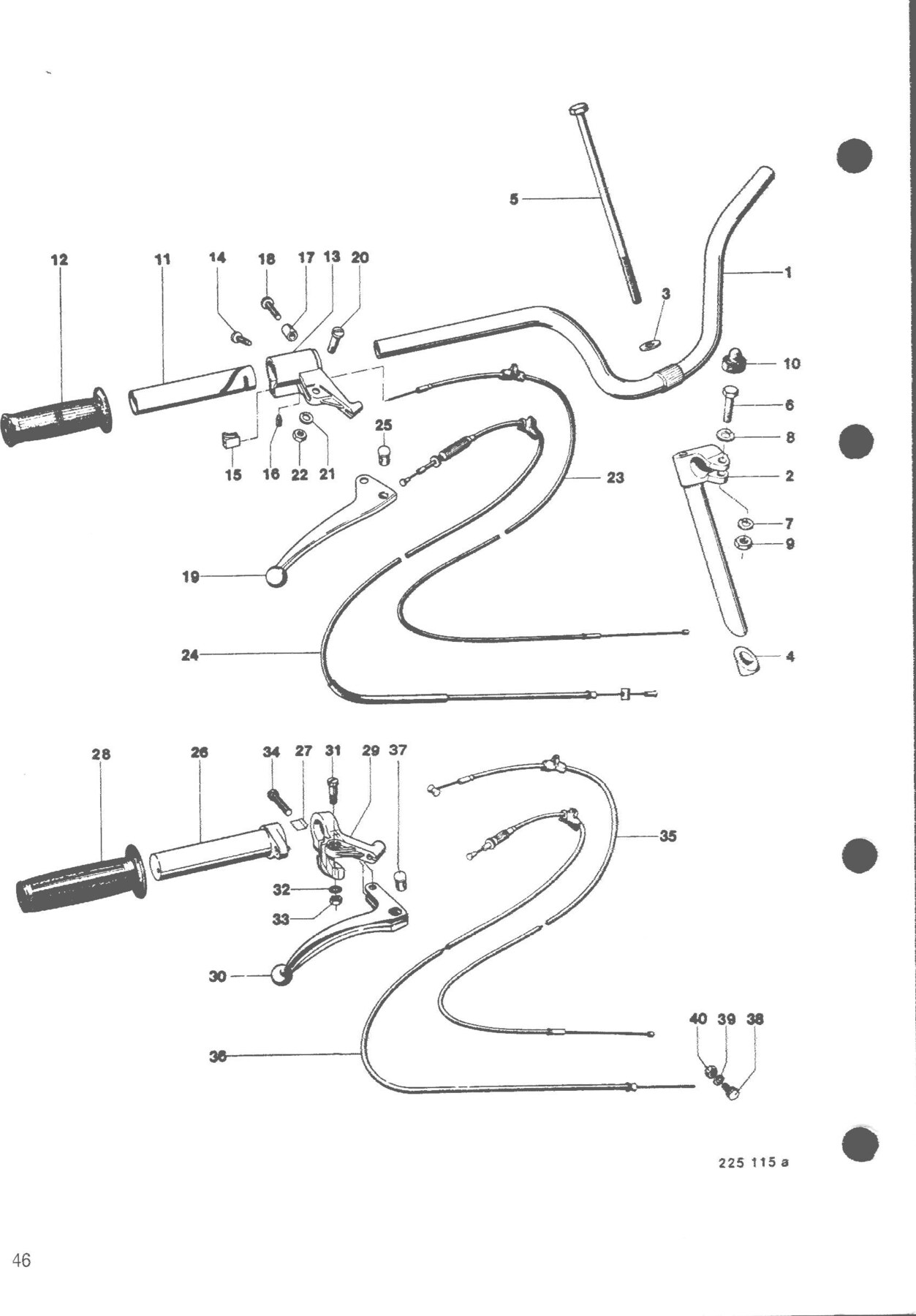

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Lenker / Gasdrehgriff, Gaszug, Vorderrad-Bremszug
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 10.05.03 | 05.03.01 Schutzkappe 1 | op aanvraag | |
| 0 | 255.03.97 | Gasdrehgriff volist | 1 | op aanvraag |
| 0 | 11.05.14 | 05.14.11 Griffrohr 1 | op aanvraag | |
| 0 | 06.14.09 | Gleitstein 1 | op aanvraag | |
| 0 | 05.14.08 | Klemmschraube 1 versetzt | op aanvraag | |
| 0 | 13.05.14 | 05.14.14 Drehgriffgehäuse | 1 | op aanvraag |
| 0 | 15.05.14 | 05.14.15 Gleitstein 1 | op aanvraag | |
| 0 | 16.05.44 | 05.44.16 Klemmschraube | 1 | op aanvraag |
| 0 | 14.05.14 | 05.14.10 Sicherungsschraube 1 | op aanvraag | |
| 0 | 18.00.17 | 00.17.41 Zylinderschraube M5x20 DIN 84 | 1 | op aanvraag |
| 0 | 255.03.92 | Gasdrehgriff volist | 1 | op aanvraag |
| 0 | 05.13.45 | Griffrohr vollst. 1 | op aanvraag | |
| 0 | 27.05.13 | 05.13.47 Bremsfeder | op aanvraag | |
| 0 | 29.05.13 | 05.13.43 Gehäuse 1 | op aanvraag | |
| 0 | 31.05.10 | 05.10.32 Hebelschraube 1 | op aanvraag | |
| 0 | 33.00.20 | 00.20.04 Sechskantmutter M5 DIN 934 | 7 | op aanvraag |
| 0 | 34.05.10 | 05.10.17 Linsenschraube | 4 | op aanvraag |
| 0 | 255.04.89 | Gaszug | 1 | op aanvraag |
| 0 | 37.05.12 | 05.12.35 Lötnippelaufnahme 1 | op aanvraag | |
| 1 | 255.03.03 | Lenkerbügel 1 | op aanvraag | |
| 2 | 255.03.99 | Lenkerschaftrohr Î | op aanvraag | |
| 2 | 05.14.13 | Sechskantmutter 1 | op aanvraag | |
| 3 | 00.31.09 | Scheibe 10,5 DIN 433 | 1 | op aanvraag |
| 5 | 255.03.06 | Klemmschraube 1 | op aanvraag | |
| 5 | 40.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 6 | 00.10.74 | Sechskantschraube M8x 40 DIN 931 | 1 | op aanvraag |
| 7 | 00.43.38 | Federring B8 DIN 127 | 1 | op aanvraag |
| 8 | 00.43.67 | Federscheibe B8x15 DIN 137 | 1 | op aanvraag |
| 9 | 00.20.22 | Sechskantmutter M8 DIN 934 | 1 | op aanvraag |
| 17 | 05.14.05 | Distanzhülse 4 | op aanvraag | |
| 19 | 05.14.07 | Handbremshebel rechts 1 | op aanvraag | |
| 20 | 05.14.04 | Hebelschraube 1 | op aanvraag | |
| 21 | 00.43.37 | Federring B6 DIN 127 | 1 | op aanvraag |
| 23 | 255.04.99 | Gaszug | 1 | op aanvraag |
| 24 | 255.04.98 | Vorderrad-Bremszug I für Einhängenippel | op aanvraag | |
| 25 | 255.04.06 | Lötnippelaufnahme 1 | op aanvraag | |
| 26 | 05.13.46 | Griffrohr 1 | op aanvraag | |
| 28 | 05.12.69a | Drehoriffüberzug 1 | op aanvraag | |
| 30 | 05.13.72 | Hebel 1 | op aanvraag | |
| 35 | 255.04.81 | Gaszug 1 | op aanvraag | |
| 36 | 255.04.84 | Vorderrad-Bremszug | 1 | op aanvraag |
| 38 | 255.04.18 | Kiemmschraube 1 | op aanvraag | |
| 39 | 00.43.37 | Federring B6 DIN 127 | 1 | op aanvraag |
| 82 | 00.40.52 | Zahnscheibe J5,3 DIN 6797 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
