Lenker / Doppelhebel, Startkupplungshebel, Anwerf-Kupplungszug – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

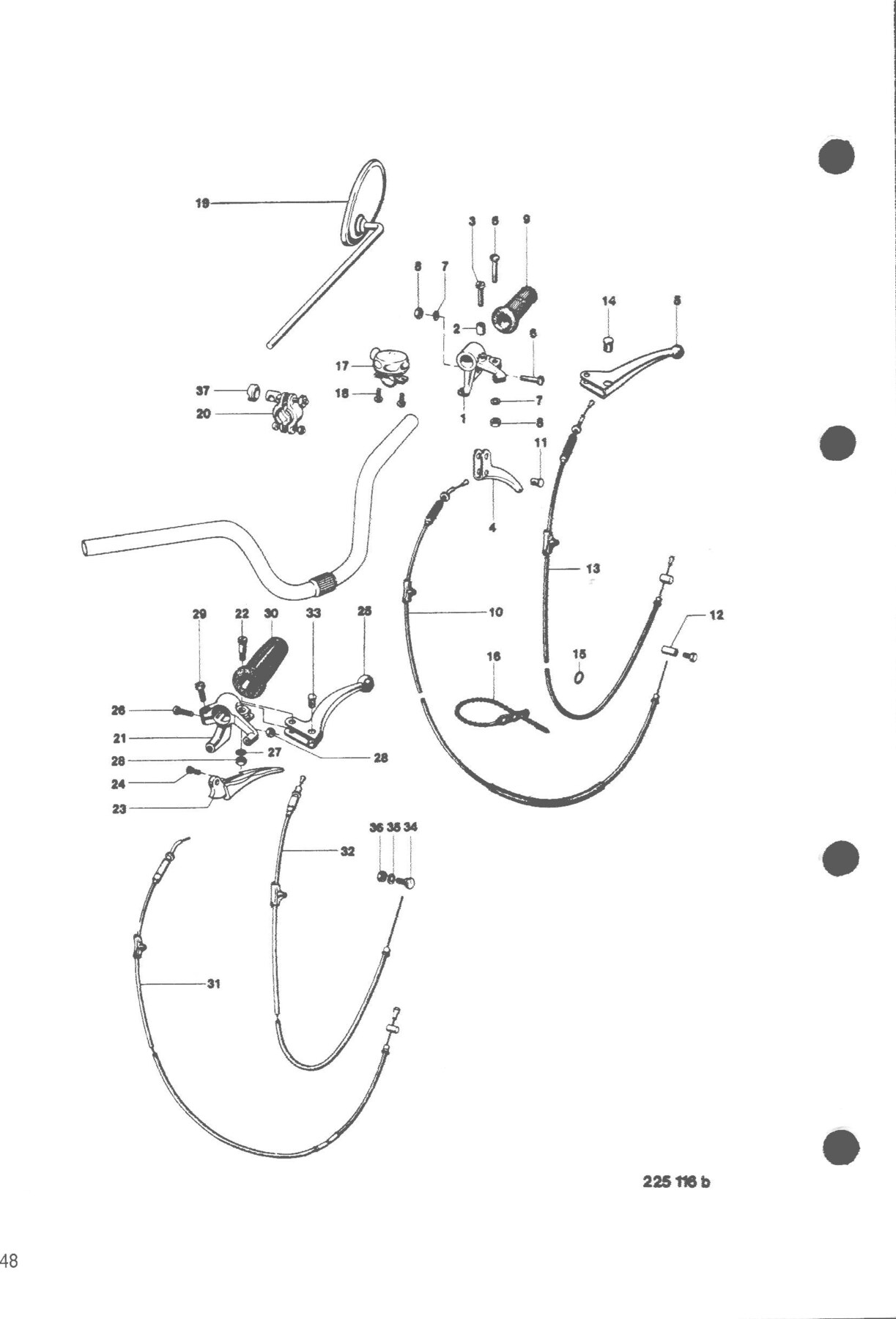

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Lenker / Doppelhebel, Startkupplungshebel, Anwerf-Kupplungszug
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 255.03.95 | Doppelhebel voilst | 1 | op aanvraag |
| 0 | 255.03.91 | Startkupplungshebei 1 Magura | op aanvraag | |
| 0 | 25.05.13 | 05.13.67 Handbremshebel 1 | op aanvraag | |
| 0 | 26.05.10 | 05.10.32 Hebelschraube 1 | op aanvraag | |
| 0 | 28.00.20 | 00.20.04 Sechskantmutter M5 DIN 334 | 2 | op aanvraag |
| 0 | 29.05.13 | 05.13.54 Linsenschraube 1 | op aanvraag | |
| 0 | 30.57.23 | 57.23.05a Festgriff | 1 | op aanvraag |
| 0 | 255.04.80 | Anwerf-Kupplungszug | 1 | op aanvraag |
| 0 | 33.05.12 | 05.12.35 Lötnippelaufnahme 1 | op aanvraag | |
| 0 | 35.00.43 | 00.43.37 Federring B6 DIN 127 | 1 | op aanvraag |
| 0 | 36.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 0 | 02.00.04 | Glas für Rückspiegel | 1 | op aanvraag |
| 1 | 05.14.01 | Gelenkstück 1 | op aanvraag | |
| 3 | 00.17.41 | Zylinderschraube M5x20 DIN 84 | 1 | op aanvraag |
| 4 | 05.14.02 | Hebel, kurz 1 | op aanvraag | |
| 5 | 05.14.03 | Handbremshebel links 1 | op aanvraag | |
| 6 | 05.14.04 | Hebelschraube 2 | op aanvraag | |
| 7 | 00.43.37 | Federring B6 DIN 127 | 2 | op aanvraag |
| 9 | 255.03.05 | Festgriff ER. FA | op aanvraag | |
| 10 | 255.04.96 | Anwerf-Kupplungszug | 1 | op aanvraag |
| 11 | 255.04.06 | Lötnippelaufnahme 1 | op aanvraag | |
| 12 | 255.04.07 | Klemmnippel 1 | op aanvraag | |
| 13 | 255.04.97 | Hinterrad-Bremszug | 1 | op aanvraag |
| 14 | 255.04.06 | Lötnippelaufnahme 1 | op aanvraag | |
| 15 | 255.04.11 | Spannring 1 | op aanvraag | |
| 16 | 255.04.10 | Kabelbinder 1 | op aanvraag | |
| 17 | 255.03.98 | Klingel volist. 1 | op aanvraag | |
| 18 | 00.17.27 | Zylinderschraube M4x 15 DIN 84 | 2 | op aanvraag |
| 19 | 255.03.93 | Rückspiegel voilst | 1 | op aanvraag |
| 20 | 02.00.05 | Befestigungsschelle 1 | op aanvraag | |
| 21 | 05.13.48 | Gelenkstück volist. 1 | op aanvraag | |
| 22 | 05.10.17 | Linsenschraube 1 | op aanvraag | |
| 23 | 05.13.51 | kurz, volist. 1 | op aanvraag | |
| 31 | 255.04.88 | Anwerf-Kupplungszug 1 | op aanvraag | |
| 34 | 255.04.18 | Klemmschraube 1 | op aanvraag | |
| 37 | 02.00.07 | Klemmring 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
