Kraftstoffanlage, Motorverkleidung – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

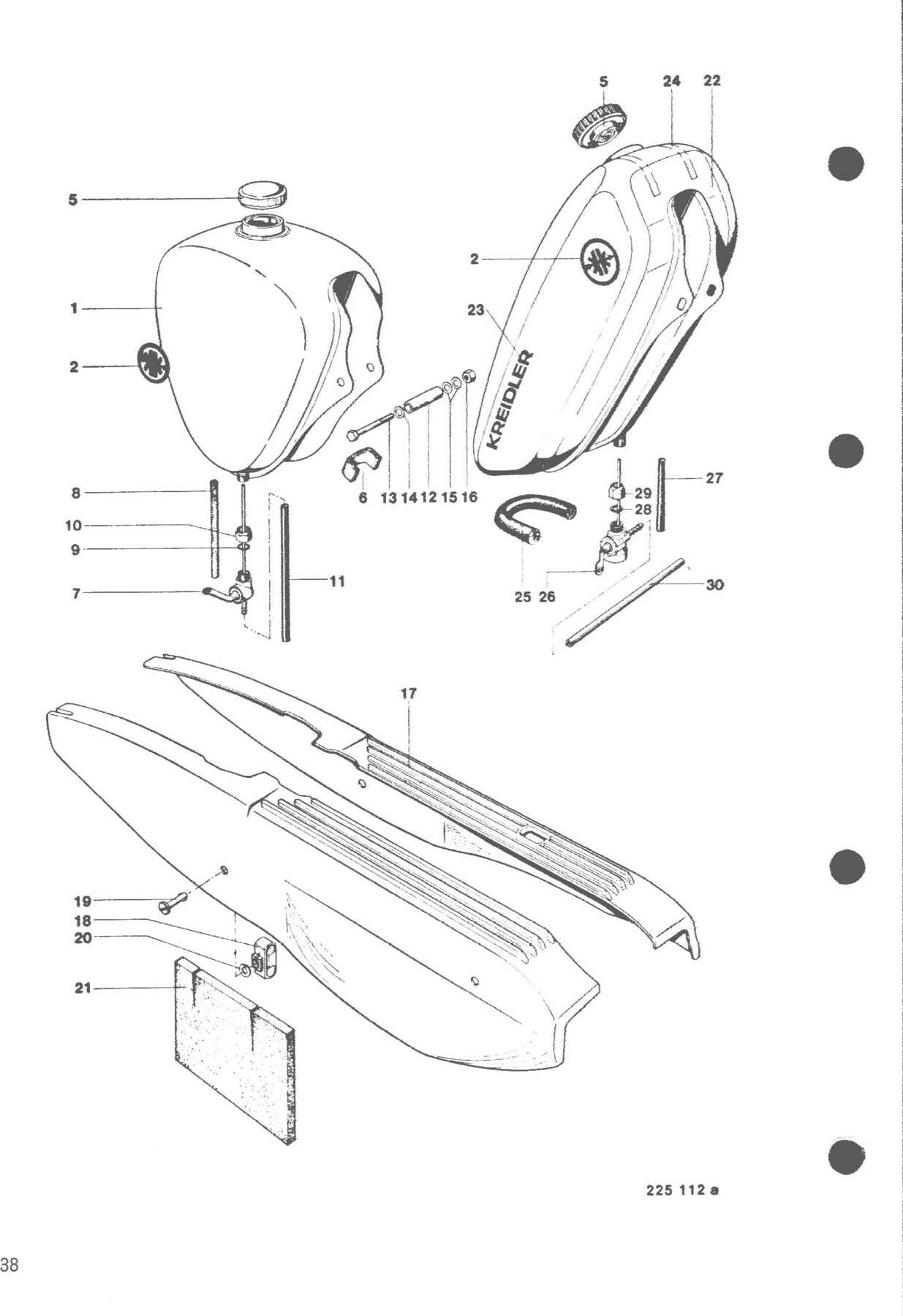

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kraftstoffanlage, Motorverkleidung
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 235.08.99 | Kraftstoffbehälter, verchromt 1 | op aanvraag | |
| 0 | 00.07.04 | Sieb bei 235.08.97/99 | op aanvraag | |
| 0 | 10.00.07 | 00.07.06 Überwurfmutter | 1 | op aanvraag |
| 0 | 11.00.93 | 00.93.34 Kraftstoffschlauch A5x DIN 733791 | op aanvraag | |
| 0 | 235.18.34 | Kraftstoffbehätter, verchromt E | op aanvraag | |
| 0 | 235.08.03 | Stützprofil | 1 | op aanvraag |
| 0 | 97.00.07 | 00.07.07 Sieb | 4 | op aanvraag |
| 0 | 28.00.70 | 00.70.13 Fiberdichtung | 1 | op aanvraag |
| 0 | 29.00.07 | 00.07.06 Überwurfmutter 1 | op aanvraag | |
| 0 | 30.00.93 | 00.93.35 Kraftstoffschlauch A5x9x250 DIN 73379 1 | op aanvraag | |
| 0 | 13.00.10 | 00.10.16 Sechskantschraube M6x55 DIN 931 | 1 | op aanvraag |
| 0 | 14.00.30 | 00.30.02 Scheibe 6,4 DIN 125 | 1 | op aanvraag |
| 0 | 15.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 0 | 16.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 0 | 235.07.01 | Motorverkleidung links | 1 | op aanvraag |
| 0 | 235.07.02 | Motorverkleidung rechts | 1 | op aanvraag |
| 0 | 235.17.07 | Schraube | 4 | op aanvraag |
| 1 | 235.08.97 | Kraftstoffbehälter, lackiert Í | EN „05558 | op aanvraag | |
| 2 | 235.08.10 | Firmenzeichen | 40 | op aanvraag |
| 2 | 235.08.10 | Firmenzeichen 2 | op aanvraag | |
| 5 | 00.93.80 | Verschlußdecke! 1 | op aanvraag | |
| 6 | 235.08.03 | Stützprofil 2 | op aanvraag | |
| 7 | 235.08.96 | Kraftstoffhahn, vollst | 1 | op aanvraag |
| 9 | 00.70.13 | Fiberdichtung 1 | op aanvraag | |
| 12 | 235.08.07 | Distanzrohr 1 | op aanvraag | |
| 18 | 235.07.03 | Halterung 4 | op aanvraag | |
| 19 | 235.07.04 | Zapfen | 4 | op aanvraag |
| 20 | 235.07.05 | Sicherungsring 4 10 | op aanvraag | |
| 21 | 235.07.06 | Dämpfungsplatte | 1 | op aanvraag |
| 22 | 235.18.95 | Kraftstoffbehälter, lackiert | rn | op aanvraag | |
| 23 | 235.18.03 | Tankbeschriftung | 2 | op aanvraag |
| 24 | 235.18.04 | Zierstreifen 2 | op aanvraag | |
| 25 | 235.18.06 | Stützprofil hinten 4 | op aanvraag | |
| 26 | 235.18.96 | Kraftstoffhahn, volist | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
