Hauptrahmen / Tretantrieb, Kettenführung (2) – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

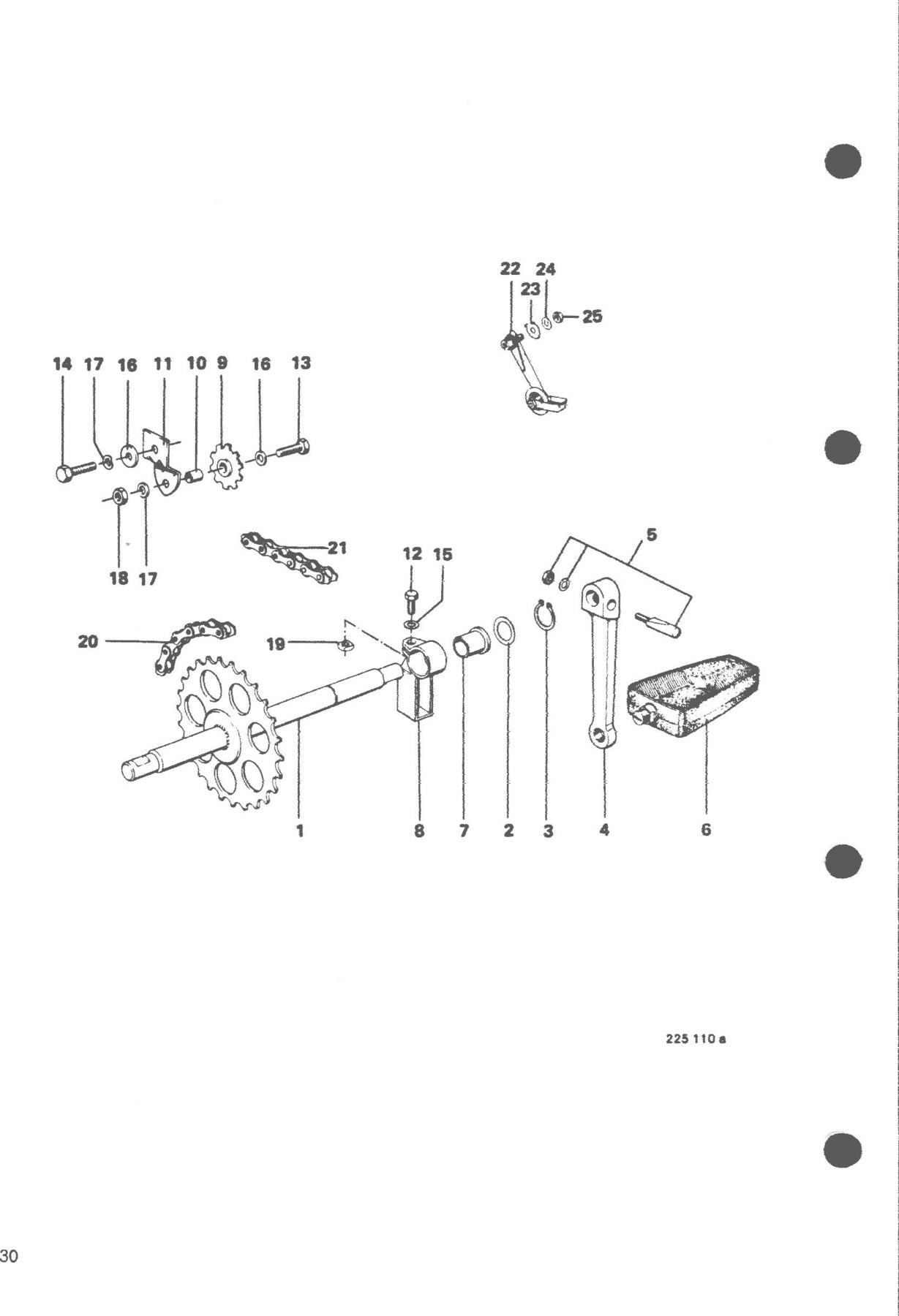

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hauptrahmen / Tretantrieb, Kettenführung (2)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 12.00.11 | 00.11.42 Sechskantschraube 15 DIN 933 | 1 | op aanvraag |
| 0 | 13.00.11 | 00.11.17 Sechskantschraube M 6x 20 DIN 933 | 1 | op aanvraag |
| 0 | 14.00.11 | 00.11.23 Sechskantschraube M6x 12 DIN 933 | 1 | op aanvraag |
| 0 | 15.00.30 | 00.30.02 Scheibe 6,4 DIN 125 | 1 | op aanvraag |
| 0 | 16.00.33 | 00.33.50 Scheibe 6,4 DIN 9021 | 2 | op aanvraag |
| 0 | 17.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 0 | 18.00.20 | 00.20.19 Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 0 | 19.00.24 | 00.24.02 Vierkantmutter M6 DIN 557 | 1 | op aanvraag |
| 0 | 24.00.43 | 00.43.66 Federscheibe B7 DIN 137 y | op aanvraag | |
| 0 | 25.00.20 | 00.20.24 Sechskantmutter M7 DIN 934 | 1 | op aanvraag |
| 0 | 235.01.33 | Rollenkette | 84 | op aanvraag |
| 0 | 235.01.15 | Rollenkette "/2x ®/ıs”, 102 Glieder | 1 | op aanvraag |
| 0 | 235.01.25 | Rollenkette "/2 x %/1s”, 104 Glieder | 1 | op aanvraag |
| 0 | 27.00.92 | Rollenkette verstärkt, 102Glieder 1 | Sb 2602411 | op aanvraag | |
| 9 | 235.01.07 | Spannrad 1 | op aanvraag | |
| 10 | 235.01.08 | Buchse für Spannrad | 1 | op aanvraag |
| 11 | 235.01.97 | Winkel E | op aanvraag | |
| 20 | 235.01.14 | Rollenkette | 88 | op aanvraag |
| 20 | 235.01.30 | Rollenkette '/s” 86 Glieder DIN 8180 1 nur bei 235.09.97/93 | op aanvraag | |
| 21 | 235.01.27 | Rollenkette "/ax ®fıs” verstärkt, 104 Glieder 1 ! 2245041 | op aanvraag | |
| 22 | 235.11.99 | Kettenspanner t | op aanvraag | |
| 23 | 235.11.04 | Anschlagblech | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
