Hauptrahmen / Steuerlager, Lenkschloß, Ständer – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

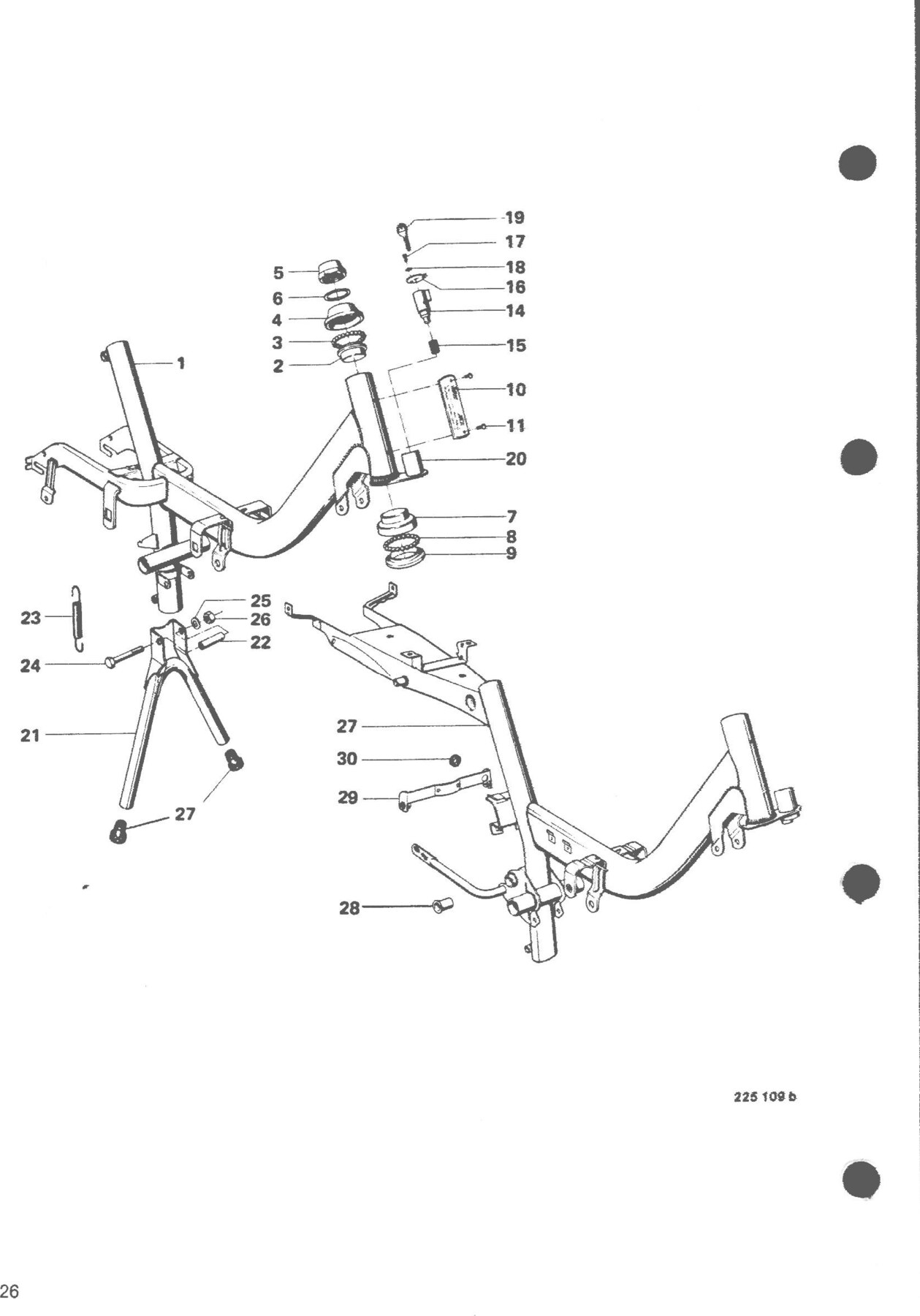

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hauptrahmen / Steuerlager, Lenkschloß, Ständer
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 235.02.83a | Rahmen volist | 1 | op aanvraag |
| 0 | 270.00.01 | bis 2702440 | op aanvraag | |
| 0 | 235.12.94 | Rahmen | 1 | op aanvraag |
| 0 | 28.37.22 | 37.22.40a Buchse für Schwingenlagerung | 40 | op aanvraag |
| 0 | 30.57.64 | 57.64.01 Tülle 1 | op aanvraag | |
| 0 | 235.01.99 | Steuerlager oben 1 | op aanvraag | |
| 0 | 235.01.98 | Steuerlager unten 1 | op aanvraag | |
| 0 | 235.01.05 | Steuerschale unten 1 | op aanvraag | |
| 0 | 14.27.00 | 27.00.91 LenkschleB mit 2 Schlüsseln | 1 | op aanvraag |
| 0 | 15.27.00 | 27.00.03 Druckfeder 1 | op aanvraag | |
| 0 | 17.00.55 | 00.55.15 Kerbnagei 3x8 DIN 1476 Î | op aanvraag | |
| 0 | 18.00.43 | 00.43.69 Federscheibe A3 DIN 137 | 7 | op aanvraag |
| 0 | 19.09.12 | 09.12.17 Schlüssel 2 | op aanvraag | |
| 0 | 20.37.09 | 37.09.05 Schloßhülse (am Rahmen angeschweißt) 1 | 25 | op aanvraag |
| 0 | 235.06.94 | Ständer | 1 | op aanvraag |
| 0 | 235.06.15 | Distanzrohr | 1 | op aanvraag |
| 0 | 235.06.16 | Distanzrohr | 1 | op aanvraag |
| 0 | 23.37.26 | 37.26.05 Zugfeder 1 sec | op aanvraag | |
| 0 | 24.00.10 | 00.10.22 Sechskantmutter M8x55 DIN 931 | 1 | op aanvraag |
| 0 | 00.10.69 | Sechskantschraube M8x 70 | 1 | op aanvraag |
| 0 | 25.00.43 | 00.43.65 Federscheibe B8 DIN 137 | 1 | op aanvraag |
| 0 | 26.00.20 | 00.20.22 Sechskantmutter M8 DIN 934 | 1 | op aanvraag |
| 0 | 00.29.32 | Sicherungsmutter NM 8 1 | op aanvraag | |
| 2 | 235.01.01 | Steuerschale oben 1 | op aanvraag | |
| 3 | 00.69.27 | Stahlkugel 22 | op aanvraag | |
| 4 | 235.01.02 | Gewindekonus 1 | op aanvraag | |
| 5 | 235.01.03 | Ziermutter 1 | op aanvraag | |
| 6 | 235.01.10 | Unterlegscheibe 1 | op aanvraag | |
| 8 | 00.69.27 | Stanikugel 22 | op aanvraag | |
| 9 | 235.01.04 | Gabelkonus 1 | op aanvraag | |
| 10 | 235.01.09 | Typschild 1 | op aanvraag | |
| 16 | 235.01.21 | Deckel 4 | op aanvraag | |
| 21 | 235.06.96 | Ständer | 1 | op aanvraag |
| 22 | 235.06.07 | Distanzrohr 1 | op aanvraag | |
| 27 | 935.12.99 | Rahmen vollst | 1 | op aanvraag |
| 27 | 235.06.13 | Stopfen | 1 | op aanvraag |
| 29 | 235.11.97 | Halter für Motorverkleidung | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
