Elektrische Anlage / Scheinwerfer – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

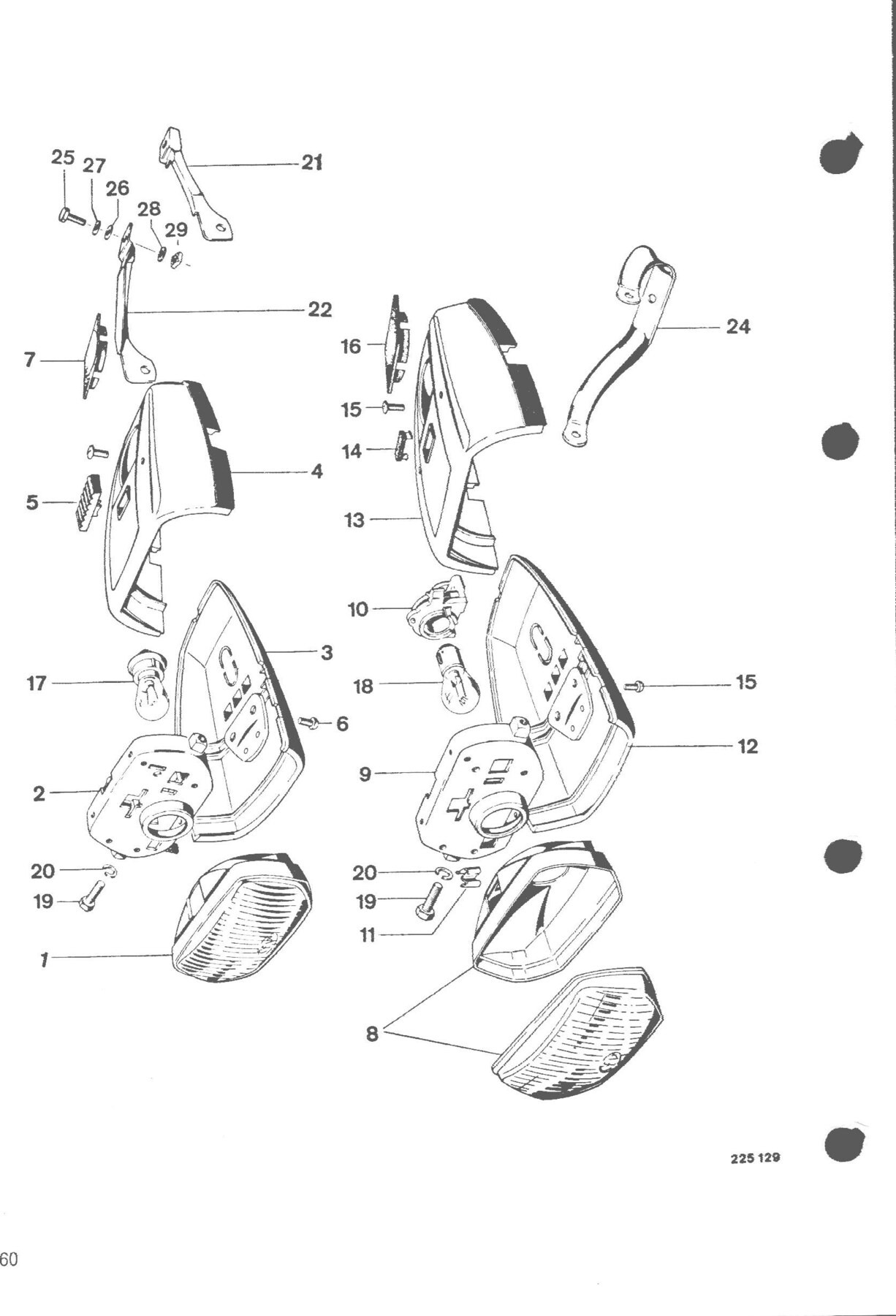

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektrische Anlage / Scheinwerfer
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 285.00.90 | Scheinwerfer vollst | op aanvraag | |
| 0 | 285.00.99 | Scheinwerfer volist | op aanvraag | |
| 0 | 08.18.01 | Scheinwerfereinsatz vollst. 1 | op aanvraag | |
| 0 | 08.18.02 | Einbauschalter 1 | op aanvraag | |
| 0 | 08.18.03 | Gehäuse 1 | op aanvraag | |
| 0 | 265.03.04 | Blinddeckel | 1 | op aanvraag |
| 0 | 17.08.11 | 08.11.64* Glühlampe T6V 15W DIN 72601 | 1 | op aanvraag |
| 0 | 19.00.11 | 00.11.24 Sechskantschraube M6x 15 DIN 933 | 2 | op aanvraag |
| 0 | 20.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 0 | 285.00.01 | Scheinwerferhalter links | 1 | op aanvraag |
| 0 | 285.00.02 | Scheinwerferhalter rechts 1 | op aanvraag | |
| 0 | 25.00.11 | 00.11.23 Sechskantschraube M6x 12 DIN 933 | 7 | op aanvraag |
| 0 | 26.00.30 | 00.30.02 Scheibe 6,4 DIN 125 | 2 | op aanvraag |
| 0 | 27.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 0 | 28.00.40 | 00.40.83 Zahnscheibe A6,4 DIN 6797 | 2 | op aanvraag |
| 0 | 29.00.24 | 00.24.02 Vierkantmutter M6 DIN 557 | 2 | op aanvraag |
| 1 | 08.17.39 | Scheinwerfereinsatz 1 | op aanvraag | |
| 2 | 08.17.40 | Lampenfassungsplatte 1 | op aanvraag | |
| 3 | 08.17.42 | Unteres Halbgehäuse 1 | op aanvraag | |
| 4 | 08.17.41 | Oberes Halbgehäuse 1 | op aanvraag | |
| 5 | 08.17.43 | Schieber 1 | op aanvraag | |
| 6 | 00.19.51 | Halbrundschraube AM 4x 10 DIN 7986 | 4 | op aanvraag |
| 7 | 265.03.04 | Blinddeckel | 1 | op aanvraag |
| 21 | 285.00.04 | Scheinwerferhalter links | 1 | op aanvraag |
| 22 | 985.00.05 | Scheinwerferhalter rechts 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
