Elektrische Anlage / Kabelstrang, Tachometeranlage – Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975)

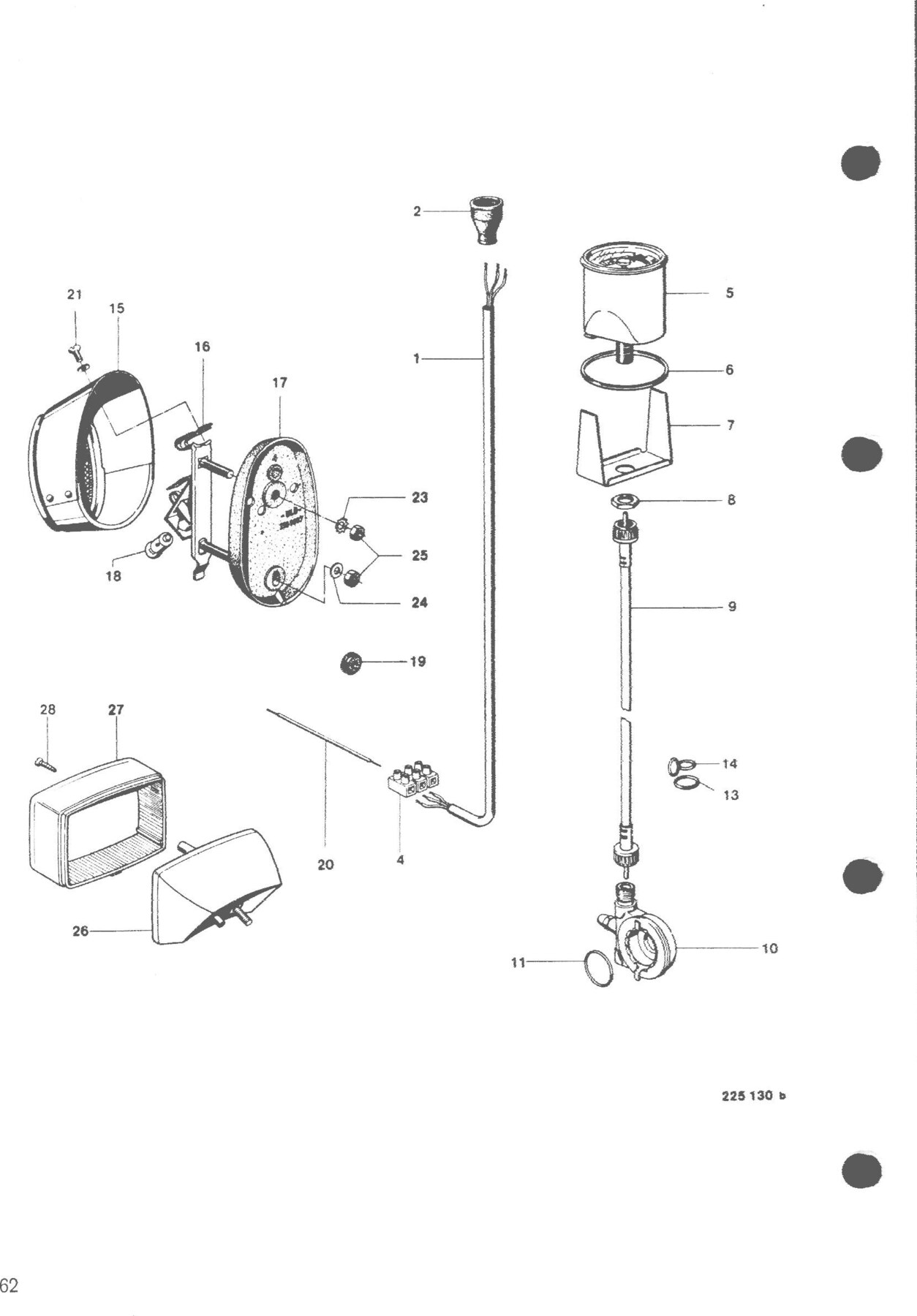

Originele explosietekening uit het onderdelenboek van de Kreidler Flory MF2/MF4 en Moped MP1/MP2 (1970-1975) (1970-1975). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektrische Anlage / Kabelstrang, Tachometeranlage
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 285.00.97 | Kabelistrang zum Scheinwerfer | 1 | op aanvraag |
| 0 | 285.00.86 | Kabelstrang zum Scheinwerfer | 1 | op aanvraag |
| 0 | 00.95.10 | Leitungsverbinder B2 DIN 72586 | 1 | op aanvraag |
| 0 | 265.03.00 | Tachometeranlage volist. 14 | op aanvraag | |
| 0 | 11.09.21 | 09.21.07 Dichtung für Nabenantrieb | 1 | op aanvraag |
| 0 | 285.00.92 | Schluß-Rückstrahlerleuchte 1 | op aanvraag | |
| 0 | 08.15.80 | Rückstrahlerglas | 1 | op aanvraag |
| 0 | 00.40.70 | Zahnscheibe V5,3 DIN 6797 1 | 40 | op aanvraag |
| 0 | 00.21.54 | Sechskantmutter M5 DIN 985 | 1 | op aanvraag |
| 0 | 285.00.85 | Schiuß-Rückstrahlerleuchte 1 | op aanvraag | |
| 0 | 285.00.83 | Schluß-Rückstrahlerleuchte | op aanvraag | |
| 0 | 23.00.40 | 00.40.66 Zahnscheibe A5,1 DIN 6797 | 1 | op aanvraag |
| 0 | 24.00.43 | 00.43.62 Federscheibe B5 DIN 137 a) | op aanvraag | |
| 0 | 25.00.20 | 00.20.04 Sechskantmutter M5 DIN 934 | 2 | op aanvraag |
| 0 | 18.08.11 | 08.11.49 Glühlampe H6V 2W DIN 72601 Bk | op aanvraag | |
| 0 | 19.87.51 | 87.51.04 Tülle | 2 | op aanvraag |
| 0 | 085.00.12 | Tülle | 2 | op aanvraag |
| 1 | 285.00.91 | Kabelstrang zum Scheinwerfer | 1 | op aanvraag |
| 2 | 285.00.08 | Kabeltülle | 1 | op aanvraag |
| 4 | 00.95.90 | Leitungsverbinder B2 DIN 72586 | 1 | op aanvraag |
| 5 | 09.21.14 | Tachometerkopf 1 | op aanvraag | |
| 6 | 09.21.15 | Dichtungsring 1 | op aanvraag | |
| 7 | 09.21.06 | Bügel 1 | op aanvraag | |
| 8 | 09.21.08 | Sechskantmutter 1 | op aanvraag | |
| 9 | 265.03.98 | Tachometerwelle (Hülle 780 mm lg.) | 1 | op aanvraag |
| 10 | 265.03.09 | Nabenantrieb 1 | op aanvraag | |
| 13 | 255.04.11 | Spannring Í | op aanvraag | |
| 14 | 265.03.03 | Ose 1 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 | |
| 15 | 285.00.84 | Gehäuse 1 | op aanvraag | |
| 16 | 285.00.52 | Lampenträger | 1 | op aanvraag |
| 17 | 85.00.53 | Unterlage | op aanvraag | |
| 21 | 285.00.54 | Gehäuseschraube mit Scheibe | 1 | op aanvraag |
| 26 | 285.00.82 | Lampenträger 1 | op aanvraag | |
| 27 | 285.00.81 | Lichtaustritt 1 | op aanvraag | |
| 28 | 285.00.80 | Linsensenkblechschraube 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Flory MF2/MF4 en Moped MP1/MP2 (1970-1975). Alle onderdelen: Kreidler onderdelen.
