Vanaf 1973 5 d % – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

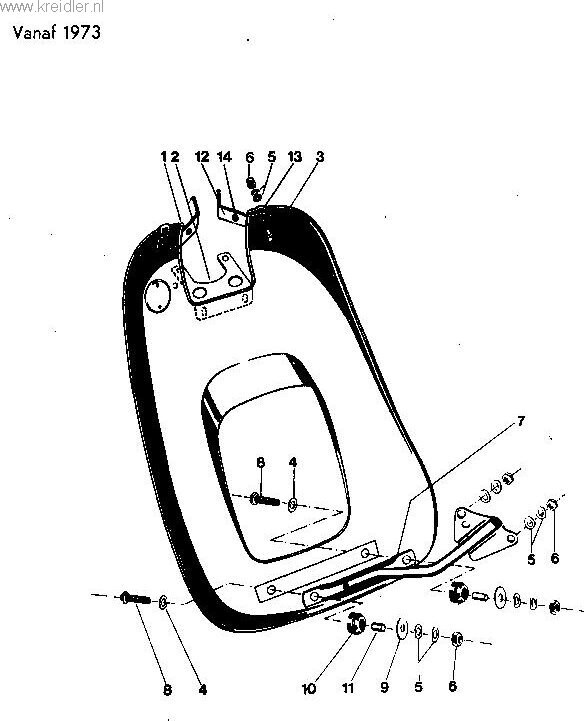

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Vanaf 1973 5 d %
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 1 | 87.02.08 | strip 1 | op aanvraag | |
| 2 | 97.02.04 | bevestigingsplaat boven 6 | op aanvraag | |
| 3 | 00.11.23 | bout M&x 12 & | op aanvraag | |
| 4 | 00.30.02 | ring 2 | op aanvraag | |
| 5 | 00.43.63 | veerring B6 20 | op aanvraag | |
| 6 | 00.20.19 | moer M& 10 | op aanvraag | |
| 7 | 97.31.99 | beugel onder 1 | op aanvraag | |
| 8 | 00.11.32 | bout M6x25 2 | op aanvraag | |
| 9 | 00.33.50 | ring 2 | op aanvraag | |
| 10 | 97.21.03 | rubber busje 2 | op aanvraag | |
| 11 | 97.21.04 | busje 2 | op aanvraag | |
| 12 | 97.02.06 | beugel boven L&R | 2 | op aanvraag |
| 13 | 97.02.07 | klem 2 | op aanvraag | |
| 14 | 285.00.12 | tule 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
