Schakelmechanisme voor voetschakeling – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

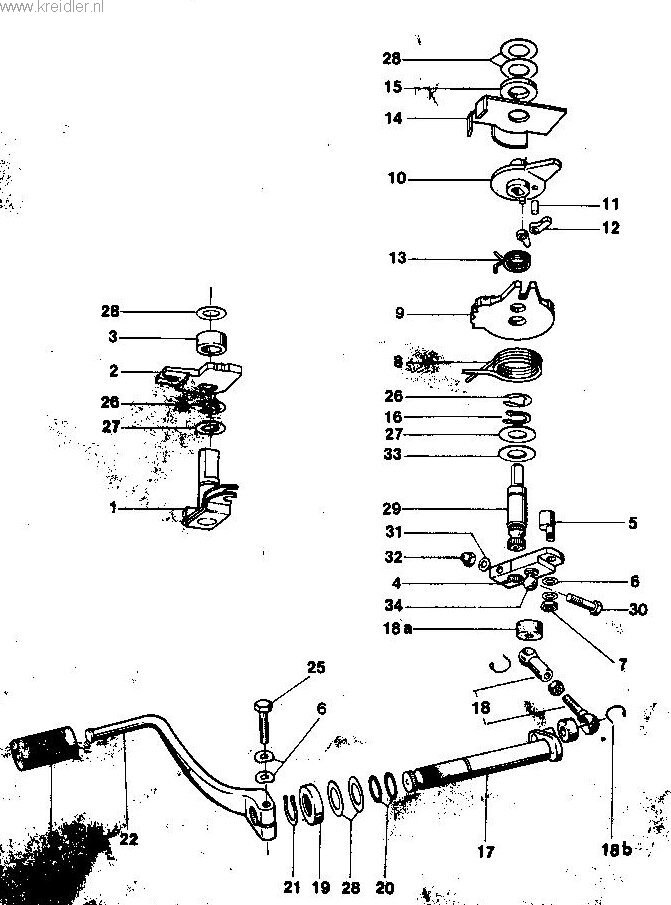

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Schakelmechanisme voor voetschakeling
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.46.50 | ssegerring 14x 1 | 1 | op aanvraag |
| 0 | 00.00.11 | kogel m. klinkeind | 1 | op aanvraag |
| 1 | 15.01.82 | schakelheiboom compleet ‘1 händschakeiing | op aanvraag | |
| 3 | 15.01.31 | afstandsbus “ 1 | op aanvraag | |
| 4 | 15.20.89 | hevelklem | 1 | op aanvraag |
| 5 | 15.21.08 | excentrische bout ! | op aanvraag | |
| 7 | 15.21.17 | vulring 0,2 mm N.B.? speling | op aanvraag | |
| 8 | 15.21.09 | veer voor schakelmechanlseme | op aanvraag | |
| 12 | 15.23.12 | pal 2 | op aanvraag | |
| 16 | 00.46.64 | seegerring 19 x 1 | 1 | op aanvraag |
| 17 | 15.20.87 | schakelas compleet 1 | op aanvraag | |
| 18 | 15.20.93 | atelbout compleet DE 2 | KREIDLER Kogelgewricht 3V. schakelstang 15.20.93 stelbout 3 versnellingen – €16.00 | |
| 18 | 15.20.17 | rubberring 2 | KREIDLER Vetring / sponsje voor 3 versnellingen voetgeschakeld 15.20.17 – €1.00 | |
| 19 | 15.20.11 | dekkapfe 1 Ee | KREIDLER Afdekkap 3 versnellingen - versnellingsas 15.20.11 voetschakelas kapje – €4.00 (niet op voorraad) | |
| 20 | 00.01.68 | „O" ring 14-2 | 2 | op aanvraag |
| 25 | 15.20.15 | voets&häkelpedaal 1 | KREIDLER Schakelpedaal 3V 15.20.15 PEDAAL – €25.00 | |
| 28 | 15.50.16 | pedaalrubber 1 2 | op aanvraag | |
| 30 | 00.10.39 | Bout 6x26 | op aanvraag | |
| 31 | 00.43.63 | ring B6 2 | op aanvraag | |
| 32 | 09.20.18 | ‘moer M6 1 | op aanvraag | |
| 33 | 15.20.05 | ring 1 de | op aanvraag | |
| 34 | 152.19.25 | schakelhefboom kpl. es Be | op aanvraag | |
| 45 | 15.21.16 | afstandsrirg | 1 | op aanvraag |
| 186 | 00.49.00 | borgveer 2 Wis | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
