Schakelhandel, kopp. handel, kabels en spiegel – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

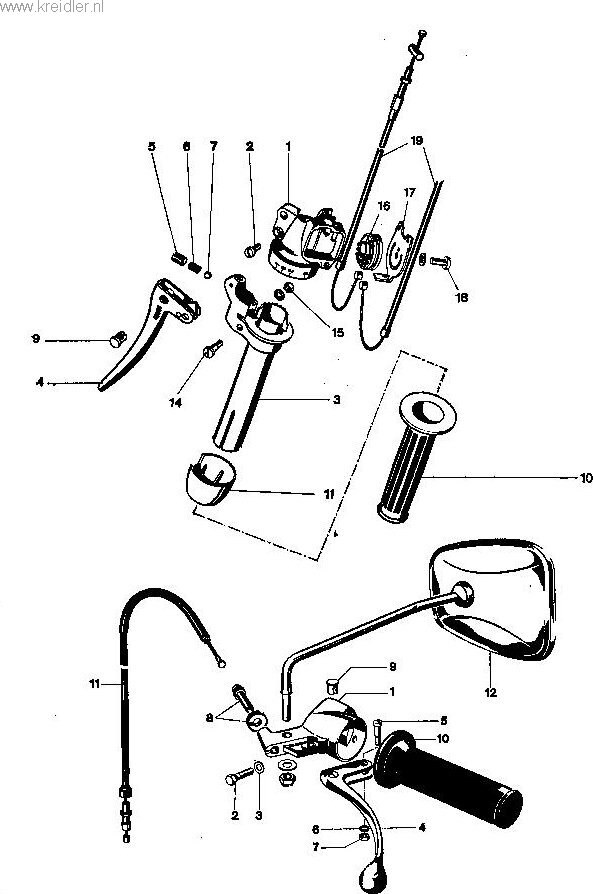

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Schakelhandel, kopp. handel, kabels en spiegel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 57.83.51 | versnellinghandel kpl | 1 | op aanvraag |
| 0 | 57.93.62 | versnellinghandel kpl | 1 | op aanvraag |
| 0 | 57.93.22 | koppelinghandel kpl. vanaf 1968 | op aanvraag | |
| 0 | 57.93.61 | koppelinghandel kpl. va '73 SL. voet | op aanvraag | |
| 0 | 05.13.54 | koppetinggreep met knop | 1 | op aanvraag |
| 1 | 05.13.28 | versnellinghandelhuis 1. handsch | op aanvraag | |
| 1 | 05.13.23 | koppelinghandelhuis | 1 | op aanvraag |
| 2 | 05.10.17 | bout& x 15 | 1 | op aanvraag |
| 2 | 00.10.51 | 10 51 bout M6 x 25 | 1 | op aanvraag |
| 3 | 05.13.30 | schakeldraaigreep 1 handsch | op aanvraag | |
| 3 | 00.31.02 | ring 1 | op aanvraag | |
| 4 | 05.11.98 | koppelinggreep 1 handsch | op aanvraag | |
| 4 | 05.13.37 | koppelinggreep 1 | op aanvraag | |
| 5 | 05.13.31 | boutje M5 | 1 | op aanvraag |
| 5 | 05.10.32 | hevelbout 1 | op aanvraag | |
| 6 | 05.12.12 | veer 1 handsch | op aanvraag | |
| 7 | 00.69.34 | kogel 55 mm | 1 | op aanvraag |
| 7 | 00.20.04 | moer 1 | op aanvraag | |
| 8 | 06.40.52 | ring 1 | op aanvraag | |
| 8 | 05.13.21 | stelbout 1 | op aanvraag | |
| 9 | 05.12.35 | nippel 1 alle | op aanvraag | |
| 9 | 05.12.35 | nippel 1 | op aanvraag | |
| 10 | 05.12.82a | handvat 1 hahdsch | op aanvraag | |
| 10 | 57.93.09 | handvat 1 | KREIDLER/UNIVERSEEL Handvat rechts -draaigreep- 24mm 13cm 57.93.09 – €4.00 | |
| 11 | 57.74.95 | koppelingkabel | 1 | op aanvraag |
| 14 | 05.10.79 | bout 1 5 | op aanvraag | |
| 15 | 00.20.04 | moer 1 | op aanvraag | |
| 16 | 05.12.03 | schakelrol 1 | op aanvraag | |
| 17 | 05.12.77 | deksel met lip | 1 | op aanvraag |
| 18 | 00.17.54 | bout 1 | op aanvraag | |
| 19 | 57.64.94 | versnellingkabel 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
