Motorschermen, koelkap, 3-gang geforceerde koeling 1 motorscherm – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

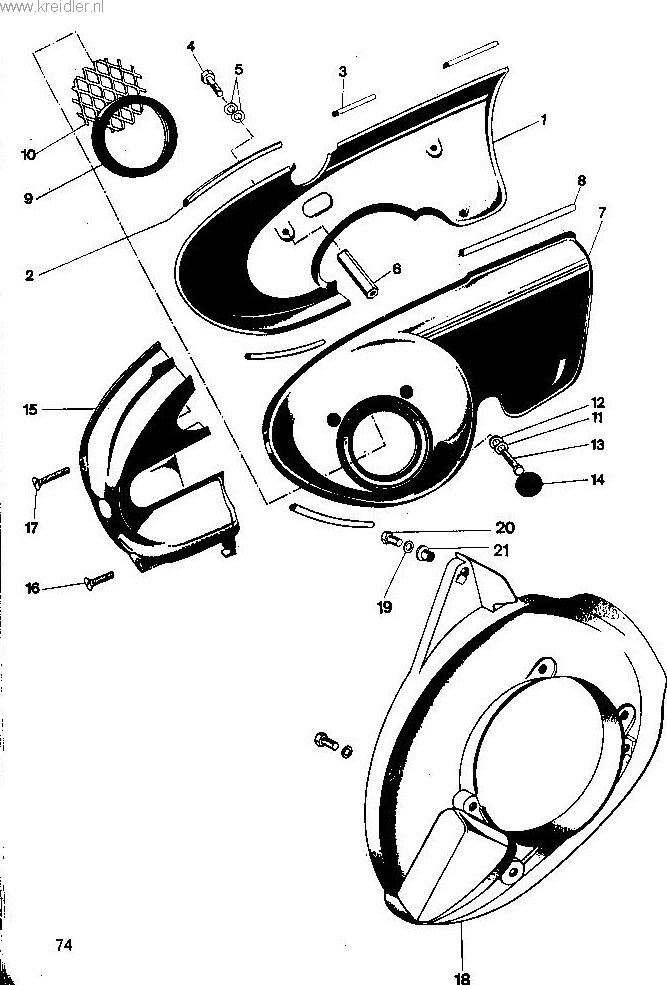

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motorschermen, koelkap, 3-gang geforceerde koeling 1 motorscherm
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.43.63 | veerring B6 3 | op aanvraag | |
| 0 | 21.00.59 | 00 59 13 busje | 4 | op aanvraag |
| 2 | 47.73.03 | strip (320 L) | 1 | op aanvraag |
| 3 | 47.73.08 | strip (350 L) | 1 | op aanvraag |
| 4 | 00.11.25 | bout M6x10 zesk | 3 | op aanvraag |
| 5 | 00.43.63 | veerringB& | 6 | op aanvraag |
| 6 | 47.03.04 | afstandstuk 1 | KREIDLER Motordeksel schroefset /Bevestiging set - geschikt voor RM/RMC - 47.03.04 / 15.04.39 / 47.73.10 – €14.00 | |
| 7 | 15.64.96 | motorscherm links 1 | op aanvraag | |
| 8 | 15.64.16 | strip (750 L) | 1 | op aanvraag |
| 9 | 15.04.15 | rubberring 1 | KREIDLER Rubber ring motorscherm geforceerde koeling/koelkap 15.04.15 MOTOR koelvin IN PRIJS VERLAAGD – €5.00 | |
| 10 | 15.04.20 | rooster 1 | KREIDLER Rooster geforceerde Koeling gaasje 15.04.20 ONTSTEKING DEKSEL – €5.00 | |
| 12 | 00.30.02 | onderiegring 3 | op aanvraag | |
| 13 | 00.10.39 | bout M6x 26 | 3 | op aanvraag |
| 14 | 15.04.17 | tule 3 | op aanvraag | |
| 15 | 15.04.02 | koelkap 1 | op aanvraag | |
| 16 | 00.16.12 | bout M6x35 1 | KREIDLER Lenskopbout M6x35 DIN 91 per 25 stuks BOUT 00.16.12/25 – €8.00 | |
| 17 | 00.16.13 | bout M6x42 1 | op aanvraag | |
| 18 | 15.64.99 | grondplaat 1 | op aanvraag | |
| 20 | 00.19.30 | parker 4 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
