Motorschermen, keftingkast {riiwindkoeling – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

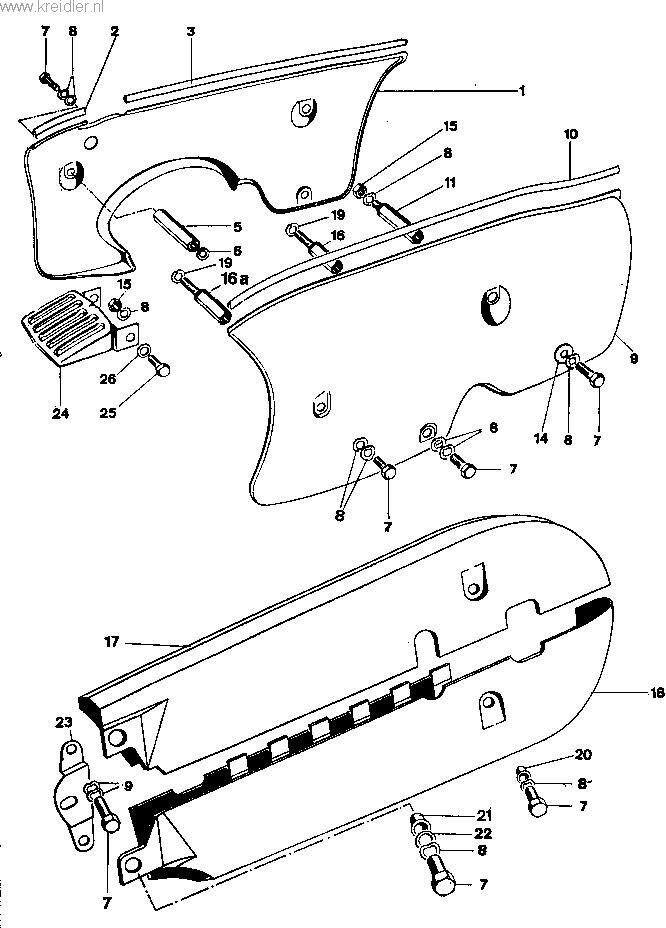

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motorschermen, keftingkast {riiwindkoeling
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 1 | 47.73.05 | motorscherm rechts | 1 | op aanvraag |
| 2 | 41.73.07 | sierstrip 84 mm lang | 1 | op aanvraag |
| 2 | 00.59.15 | busje 1 | KREIDLER manchet / busje voor bevestiging kettingkast voorzijde kreidler 00.59.15 – €1.00 | |
| 3 | 41.73.08 | sierstrip 354 mm lang | 1 | op aanvraag |
| 3 | 47.03.04 | afstandstuk 1 | KREIDLER Motordeksel schroefset /Bevestiging set - geschikt voor RM/RMC - 47.03.04 / 15.04.39 / 47.73.10 – €14.00 | |
| 6 | 06.30.03 | vulplaat 1 | op aanvraag | |
| 7 | 00.11.25 | bout M6x 10 | 7 | op aanvraag |
| 8 | 00.43.63 | veerring 13 | op aanvraag | |
| 10 | 47.73.13 | slerstrip 487 mm lang | 1 | op aanvraag |
| 14 | 00.32.51 | plaatje 1 | op aanvraag | |
| 15 | 00.20.19 | moer M6 3 | op aanvraag | |
| 16 | 41.13.95 | bevestigingsbout 1 | op aanvraag | |
| 16 | 47.73.96 | bevestigingsbout Î | op aanvraag | |
| 17 | 37.77.05 | kettingkast bovenzijde 1 | Kettingkast grijs kreidler 37.77.05 – €75.00 | |
| 18 | 37.77.04 | kettingkast onderzijde 1 | Kettingkast (made in EU) zwart mat kreidler 37.77.04.05/78 – €79.00 | |
| 20 | 47.65.02 | busje 1 | KREIDLER manchet / busje voor bevestiging achterzijde kettingkast vanaf 1968 - 47.65.02 / 00.59.14 – €1.00 | |
| 22 | 00.33.50 | plaatje 1 | op aanvraag | |
| 23 | 37.77.08 | bev.beugel v. kettingkast | 1 | op aanvraag |
| 24 | 47.73.99 | rooster 1 | KREIDLER Chroom Sierrooster lang 47.73.99 FRAME – €11.00 (niet op voorraad) | |
| 25 | 00.11.23 | bout M&x12 2 | op aanvraag | |
| 26 | 00.30.02 | plaatje 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
