Krukas, koppeling (2) – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

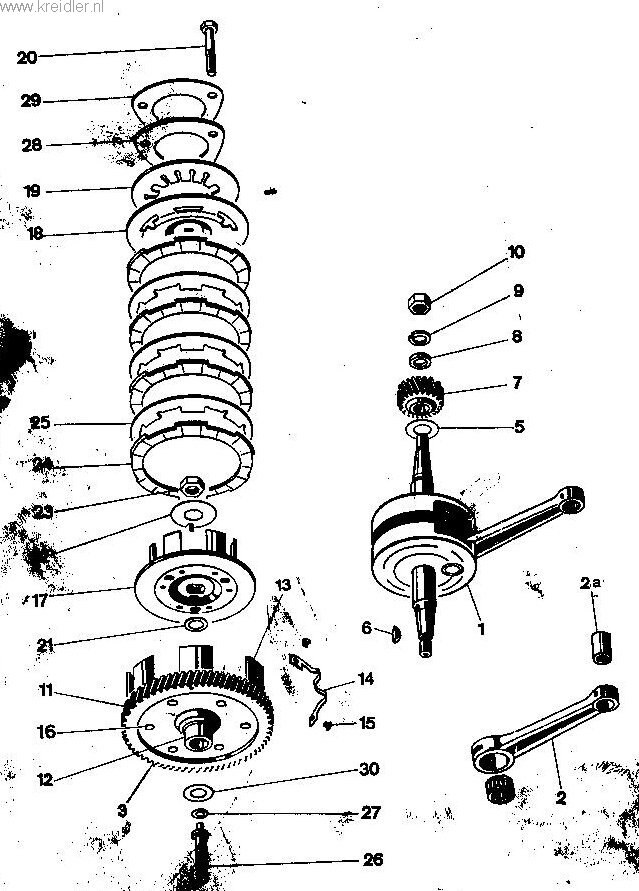

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Krukas, koppeling (2)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.07.90a | koppelingshuis __1 diameter krukas | op aanvraag | |
| 0 | 17.15.07 | 15,07 93 koppelingsnaaf 1 ke | op aanvraag | |
| 0 | 15.07.18 | vulrina 1,5 mm N.B. ‚fingen tb.v | op aanvraag | |
| 11 | 15.07.90 | koppelingshuis | 1 | op aanvraag |
| 12 | 15.67.03 | bus voor koppelingshul® | 4 | KREIDLER Bronzen lagerbus koppelingshuis 4/5 15.67.03 KOPPELING – €28.00 |
| 12 | 15.07.03 | bús voor koppelingshuis. j | 1 | op aanvraag |
| 14 | 15.57.20 | veer NE t 3 | op aanvraag | |
| 15 | 00.58.53 | klinknagel 2,6x6 2 3 | op aanvraag | |
| 16 | 00.58.51 | klinknagel verz. 4x8 | 5 | op aanvraag |
| 20 | 09.10.39 | boutje M6x26 ek. _ “3 | 2 | op aanvraag |
| 21 | 15.07.17 | vulring 3 | op aanvraag | |
| 22 | 00.47.50 | borgplaat 1 | op aanvraag | |
| 23 | 00.20.52 | moer 2x1 . 1 | Moer voorkettingwiel m12x1 kreidler 3v-4v 00.20.52 – €1.00 | |
| 24 | 15.07.09 | koppelingsplaat 4 | op aanvraag | |
| 25 | 15.67.10 | stalen koppelingsplaat 3 a 3 | KREIDLER Tussenplaat koppeling met gaten RVS 15.67.10 – €8.00 | |
| 26 | 15.07.12 | koppelingsdrukstft kort 1 RD | KREIDLER Drukstift korte koppeling 15.07.12 MOTOR paraplustift – €12.00 | |
| 27 | 15.07.15 | vulring 0,5 mm __NB. afb. 27 zijn vol. ” | op aanvraag | |
| 28 | 15.07.08 | * drukplaat | 1 | KREIDLER Drukplaat koppeling RVS 15.07.08 – €5.00 |
| 29 | 15.07.13 | borgpiaat | 1 | op aanvraag |
| 30 | 13.08.15 | N.B, “©” speling tussen | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
