Cilinder en cilinderkop (geforceerd gekoeld) – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

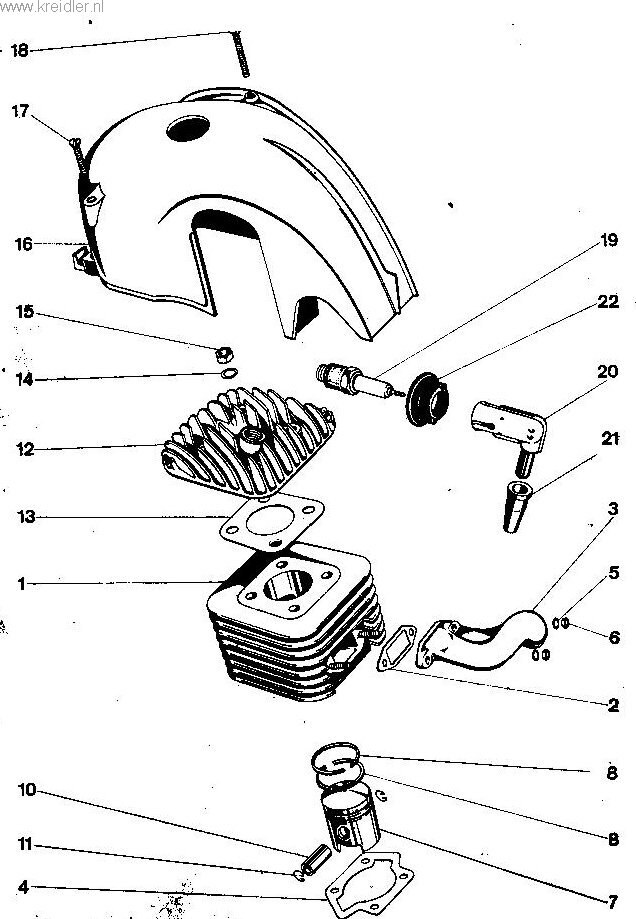

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Cilinder en cilinderkop (geforceerd gekoeld)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 1 | 15.13.80 | cilinder 2,2 pk | 1 | op aanvraag |
| 1 | 00.48.01 | 48 01 zulgerpenborgveer | 2 | op aanvraag |
| 2 | 15.03.02 | inlaatpakking 1 | op aanvraag | |
| 3 | 15.13.10 | aanzuigbocht 1 | op aanvraag | |
| 4 | 15.03.04 | cilinder voetpakking 1 | KREIDLER Voetpakking 3/4 versnellingen 70cc 44mm 15.03.04 PAKKINGEN – €2.00 | |
| 5 | 00.43.63 | sluitring B6 2 | op aanvraag | |
| 6 | 00.20.19 | moer M6 2 | op aanvraag | |
| 7 | 15.23.95 | zuiger A t/m N | 1 | op aanvraag |
| 8 | 00.90.07 | zuigerveer 2 | op aanvraag | |
| 10 | 15.63.11 | zuigerpen 1 | op aanvraag | |
| 12 | 15.03.06 | cilinderkop 4 | op aanvraag | |
| 13 | 15.03.05 | koppakking 1 | KREIDLER PUCH MS MS Koppakking 4 versnellingen 50CC 40MM als nr 15.03.05 PAKKING – €1.00 | |
| 14 | 00.30.03 | onderlegring 4 | op aanvraag | |
| 15 | 00.20.22 | moer M8 4 | op aanvraag | |
| 16 | 15.04.02 | koelkap 1 | op aanvraag | |
| 18 | 00.16.13 | boutje met verzonken kop | op aanvraag | |
| 19 | 08.11.03 | bougie W 175 Ti | 1 | op aanvraag |
| 20 | 15.02.06 | bougiekap 1 | op aanvraag | |
| 21 | 15.12.03 | beschermkapje 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
