Carburateur 1 / 10 / 77, 1 / 12 / 237 en 1 / T4 / 108 – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

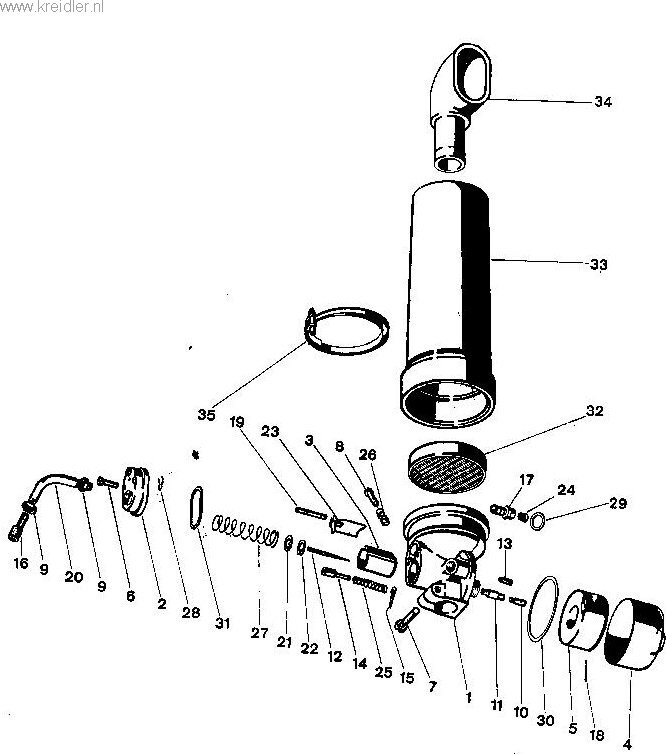

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Carburateur 1 / 10 / 77, 1 / 12 / 237 en 1 / T4 / 108
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.20.98 | carburateur 1/14/106 1 | op aanvraag | |
| 0 | 15.10.88 | carburateur 1/12/237 | 1 | op aanvraag |
| 0 | 07.16.29 | mengkamerdeksel | 1 | op aanvraag |
| 0 | 07.15.75 | moer . 1 4 versnellingen | op aanvraag | |
| 0 | 07.15.74 | astelbout | 1 | op aanvraag |
| 0 | 07.15.86 | gasstelbocht | 1 | op aanvraag |
| 0 | 07.15.41 | hoofdsproeier | 1 | op aanvraag |
| 1 | 15.10.53 | carburateur 1/10/77 | 1 | op aanvraag |
| 1 | 07.15.63 | carburateurhuis 1/10/77 1 | op aanvraag | |
| 2 | 07.15.03 | mengkamerdeksel 1 | op aanvraag | |
| 3 | 07.15.04 | gasschulf no. 8 | 1 | op aanvraag |
| 3 | 07.16.14 | gasschuif no. 13 | 4 | op aanvraag |
| 3 | 07.16.15 | sproelernaald no. 3 | 1 | op aanvraag |
| 3 | 07.16.31 | chokestift. … | 1 | op aanvraag |
| 4 | 07.15.05 | vlotterkamer { | op aanvraag | |
| 5 | 07.15.34 | ringvlotter 1 | op aanvraag | |
| 6 | 07.15.07 | schroefboutje 1 | op aanvraag | |
| 7 | 07.15.08 | klemboutje 1 | op aanvraag | |
| 8 | 07.15.14 | stelboutje 1 | op aanvraag | |
| 9 | 07.15.09 | moer 1 | op aanvraag | |
| 10 | 07.15.10 | sproeier 54 t/m 66 | 1 | op aanvraag |
| 11 | 07.15.11 | naaldsproeier 2,15 048 | op aanvraag | |
| 12 | 07.15.12 | sproeiernaald no. 2 | 1 | op aanvraag |
| 13 | 07.15.44 | vlotternaald : 1 | op aanvraag | |
| 14 | 07.15.28 | vlotterknop | 1 | op aanvraag |
| 15 | 07.15.29 | splitpen 1 | op aanvraag | |
| 16 | 07.15.45 | stelbout 1 | op aanvraag | |
| 17 | 07.15.15 | nippel 1 | op aanvraag | |
| 18 | 07.15.16 | stift 1 | op aanvraag | |
| 20 | 07.15.47 | gasstelbocht . 1 | op aanvraag | |
| 21 | 07.15.55 | ring 1 | op aanvraag | |
| 22 | 07.15.18 | slotplaatje 1 | op aanvraag | |
| 23 | 07.15.20 | startschuif 1 | op aanvraag | |
| 24 | 07.15.21 | zeef 1 | op aanvraag | |
| 25 | 07.15.31 | vlotterknopveer 1 | op aanvraag | |
| 26 | 07.15.22 | veer 1 | op aanvraag | |
| 27 | 07.15.23 | gasschuifveer 1 | op aanvraag | |
| 28 | 07.15.24 | klemveer 1 | op aanvraag | |
| 29 | 07.15.25 | pakkingring 1 | op aanvraag | |
| 30 | 07.15.32 | pakkingring 1 | op aanvraag | |
| 31 | 07.15.27 | pakking wao A | op aanvraag | |
| 32 | 07.15.02 | fllterpatroon 1 | op aanvraag | |
| 33 | 15.10.20 | voorkamer: 1 = | op aanvraag | |
| 34 | 15.10.15 | elleboog 1 | KREIDLER Elleboog voor luchtfilterhuis 10-12mm Bing carburateur 15.10.15 KNIE klein RUBBER – €5.00 | |
| 35 | 15.10.93 | kiemband 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
