Beenschild t/m 1972 – Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH)

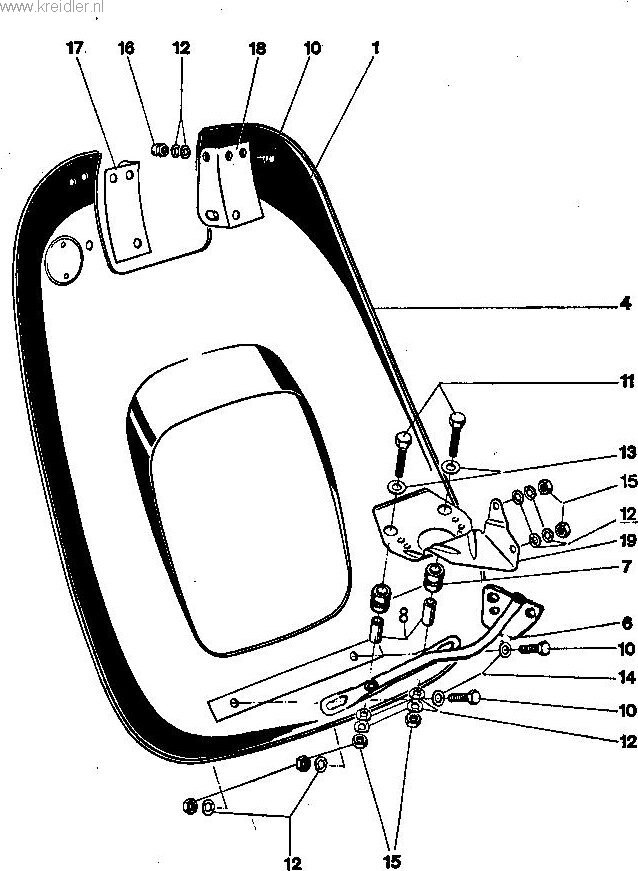

Originele explosietekening uit het onderdelenboek van de Kreidler Florett vanaf 1974 (RS, RM, RMC, LF, LH) (1974-1978). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Beenschild t/m 1972
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 97.81.00 | beenschild kpl. rijwind gekoeld | 1 | op aanvraag |
| 0 | 97.61.02 | bevestigingsbeugel onder t/m 1971 | op aanvraag | |
| 1 | 97.71.00 | kpl. geforceerd gekoeld | 1 | op aanvraag |
| 4 | 97.51.08 | sierrand (1965 mm) í | op aanvraag | |
| 6 | 97.91.99 | bevestigingebeugel onder | 4 | op aanvraag |
| 7 | 97.21.03 | busje 2 | op aanvraag | |
| 8 | 97.21.04 | huls 2 | op aanvraag | |
| 11 | 00.10.51 | boutje M6 x 25 | 2 | op aanvraag |
| 12 | 00.43.63 | veerring B6 | 22 | op aanvraag |
| 13 | 00.33.50 | onderlegring A64 2 | op aanvraag | |
| 14 | 00.30.02 | onderlegring A6.4 | op aanvraag | |
| 15 | 00.20.19 | moertje M6 6 | op aanvraag | |
| 16 | 00.29.00 | dopmoer M6 4 | op aanvraag | |
| 17 | 97.71.04 | ‘bevest.beugel links | op aanvraag | |
| 19 | 37.51.10 | onderplaat 1 | op aanvraag | |
| 30 | 00.11.23 | boutje M6x12 6 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett vanaf 1974 (RS, RM, RMC, LF, LH). Alle onderdelen: Kreidler onderdelen.
