Home › Tekeningen › Florett bromfiets 1972 (3 en 4 versnellingen) › Ontstekingsinrichting 22 watt 20 0011 03 boutje m3x 10 1
Ontstekingsinrichting 22 watt 20 0011 03 boutje m3x 10 1 – Kreidler Florett bromfiets 1972 (3 en 4 versnellingen)

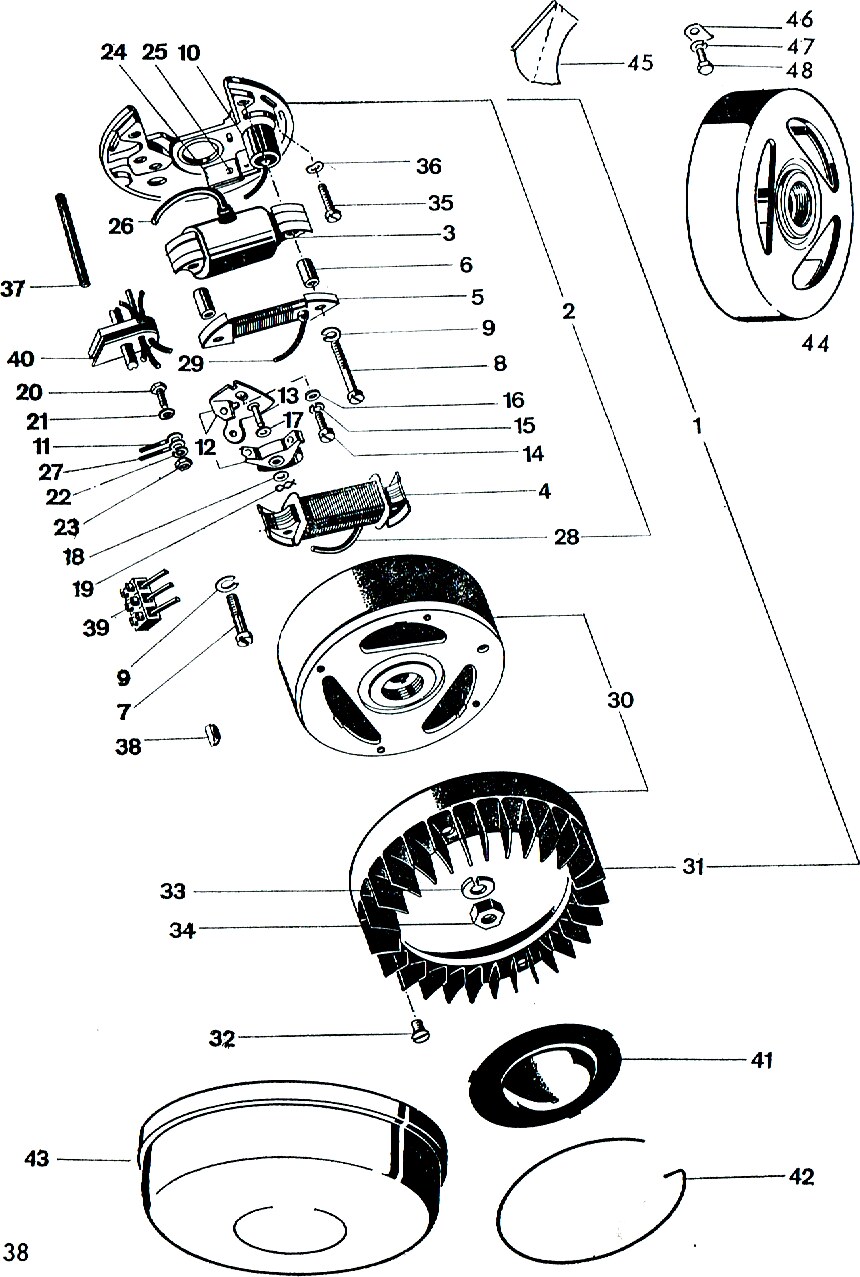

Originele explosietekening uit het onderdelenboek van de Kreidler Florett bromfiets 1972 (3 en 4 versnellingen) (1968-1973). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Ontstekingsinrichting 22 watt 20 0011 03 boutje m3x 10 1
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 42.11.00 | 11 00 10a borgveer | 1 | op aanvraag |
| 21 | 08.16.18 | onderlegring 1 | op aanvraag | |
| 22 | 00.43.33 | veerring I | op aanvraag | |
| 23 | 00.20.00 | moertje M3 1 | op aanvraag | |
| 24 | 08.13.15 | smeerviltje met bladveer | 1 | op aanvraag |
| 25 | 08.13.56 | klinknageltje 1 | op aanvraag | |
| 26 | 08.16.19 | bougiekabel 1 | op aanvraag | |
| 27 | 08.13.94 | kortsluitkabel 1 | op aanvraag | |
| 28 | 08.13.95 | lichtkabel 1 | op aanvraag | |
| 29 | 08.16.20 | remlichtkabel 1 | op aanvraag | |
| 30 | 08.16.22 | vliegwiel met schoepenrad | 1 | op aanvraag |
| 31 | 15.04.12 | schoepenrad 1 | op aanvraag | |
| 32 | 00.16.71 | boutje M5x8 4 | op aanvraag | |
| 33 | 00.43.41 | veerring B10 1 | op aanvraag | |
| 34 | 00.20.27 | moer M10x1 links | 4 | KREIDLER Moer Vliegwiel/Krukas links SW17 m10x1 00.20.27 – €2.00 |
| 35 | 00.17.27 | boutje M4x 15 | 4 | op aanvraag |
| 36 | 00.43.64 | veerring B4 4 | op aanvraag | |
| 37 | 15.02.04 | isolatiekous 1 | op aanvraag | |
| 38 | 00.80.01 | spie 1 | op aanvraag | |
| 40 | 15.02.01 | doorvoertülle voor bougiekabel | 1 | op aanvraag |
| 43 | 15.22.09 | onstekingsdeksel | 1 | KREIDLER Ontstekingsdeksel chroom / Vliegwieldeksel DEKSEL 15.22.09 – €14.00 |
| 44 | 08.16.88 | vliegwiel | 1 | op aanvraag |
| 45 | 15.12.02 | isolatieplaatje | 1 | op aanvraag |
| 46 | 15.22.14 | borgplaatje | 1 | KREIDLER Borgplaat vliegwieldeksel 15.22.14 – €2.00 (niet op voorraad) |
| 47 | 00.43.37 | veerring B6 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett bromfiets 1972 (3 en 4 versnellingen). Alle onderdelen: Kreidler onderdelen.
