Motorschermen, kettingkast – Kreidler Florett bromfiets 1972 (3 en 4 versnellingen)

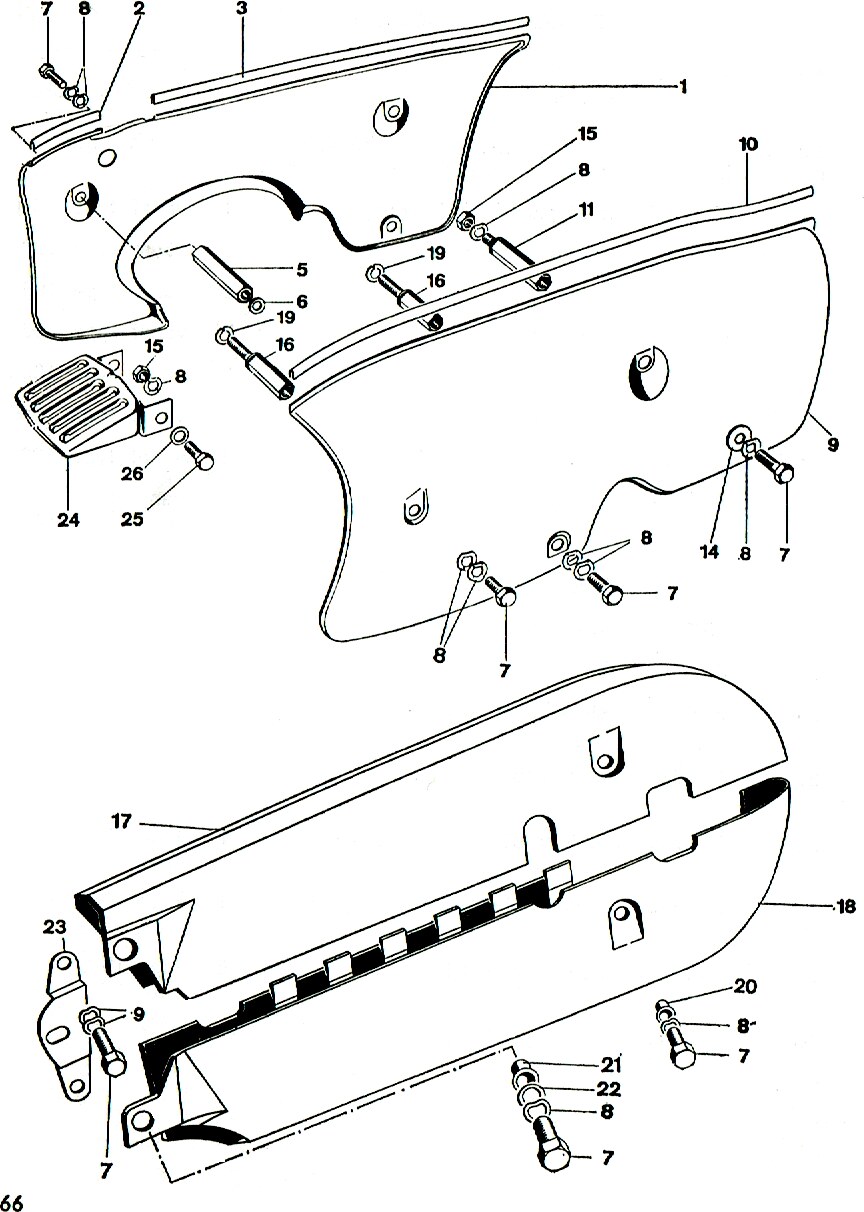

Originele explosietekening uit het onderdelenboek van de Kreidler Florett bromfiets 1972 (3 en 4 versnellingen) (1968-1973). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motorschermen, kettingkast
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 14.00.32 | 00 32 51 plaatje | 1 | op aanvraag |
| 1 | 47.73.05 | motorscherm rechts | 1 | op aanvraag |
| 2 | 41.73.07 | sierstrip 84 mm lang | 1 | op aanvraag |
| 3 | 47.73.08 | sierstrip 354 mm lang | 1 | op aanvraag |
| 5 | 47.03.04 | afstandstuk 1 | KREIDLER Motordeksel schroefset /Bevestiging set - geschikt voor RM/RMC - 47.03.04 / 15.04.39 / 47.73.10 – €14.00 | |
| 6 | 00.30.03 | vulplaat 1 | op aanvraag | |
| 7 | 00.11.25 | bout M6x10 7 | op aanvraag | |
| 8 | 00.43.63 | veerring 13 | op aanvraag | |
| 10 | 47.73.13 | sierstrip 487 mm lang | 1 | op aanvraag |
| 11 | 47.73.10 | afstandstuk 1 | KREIDLER Afstandstuk motorscherm 47.73.10 links 59MM lang – €4.00 (niet op voorraad) | |
| 15 | 00.20.19 | moer M6 3 | op aanvraag | |
| 16 | 47.13.95 | bevestigingsbout 1 | op aanvraag | |
| 17 | 37.77.05 | kettingkast bovenzijde 1 | Kettingkast grijs kreidler 37.77.05 – €75.00 | |
| 19 | 00.43.37 | veerring 1 | op aanvraag | |
| 20 | 47.65.02 | busje 1 | KREIDLER manchet / busje voor bevestiging achterzijde kettingkast vanaf 1968 - 47.65.02 / 00.59.14 – €1.00 | |
| 21 | 00.59.15 | busje 1 | KREIDLER manchet / busje voor bevestiging kettingkast voorzijde kreidler 00.59.15 – €1.00 | |
| 22 | 00.33.50 | plaatje 1 | op aanvraag | |
| 23 | 37.77.06 | bev.beugel v. kettingkast | 1 | KREIDLER Bevestigingsbeugel Kettingkast Kreidler RVS 37.77.06A – €19.00 |
| 24 | 47.73.09 | rooster 1 | op aanvraag | |
| 25 | 00.11.23 | bout M6x12 2 | op aanvraag | |
| 26 | 00.30.02 | plaatje 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett bromfiets 1972 (3 en 4 versnellingen). Alle onderdelen: Kreidler onderdelen.
