Cilinder en cilinderkop (rijwind gekoeld) – Kreidler Florett bromfiets 1972 (3 en 4 versnellingen)

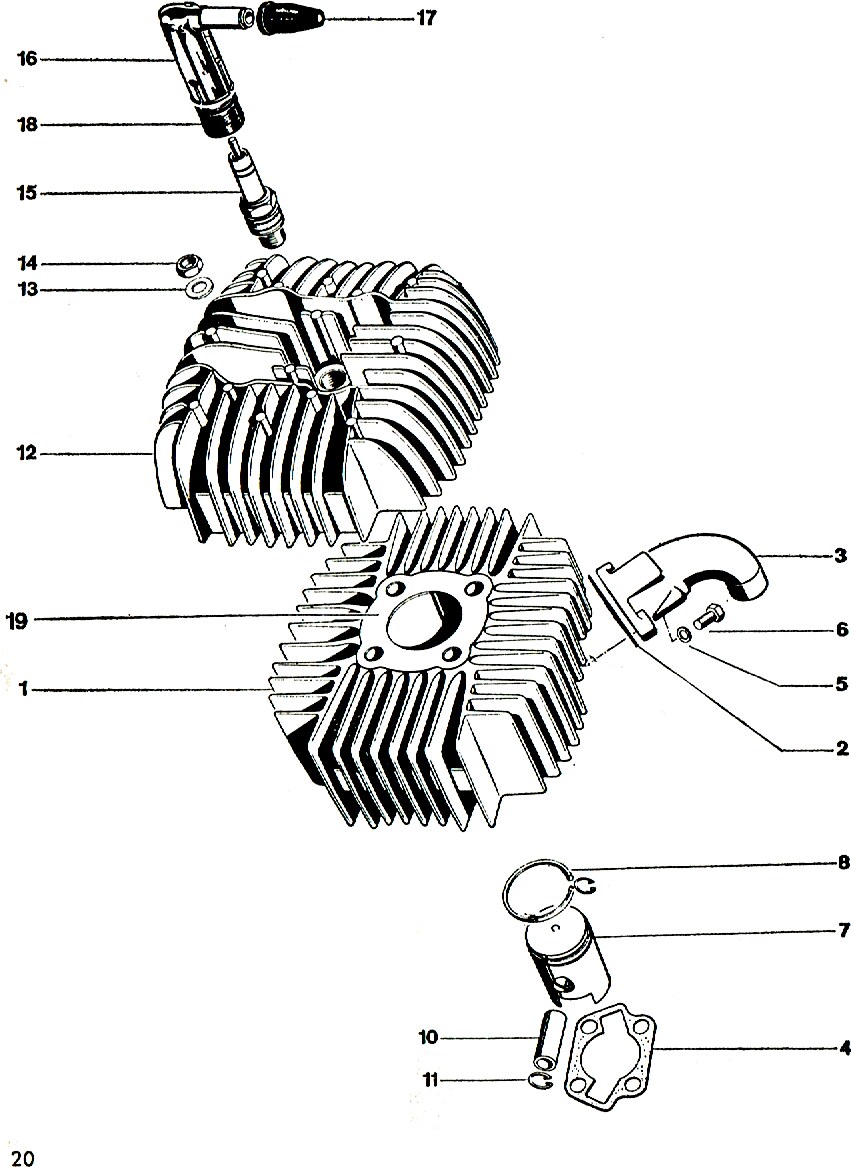

Originele explosietekening uit het onderdelenboek van de Kreidler Florett bromfiets 1972 (3 en 4 versnellingen) (1968-1973). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Cilinder en cilinderkop (rijwind gekoeld)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 215.02.05 | bougiekap, ontstoord | 1 | op aanvraag |
| 0 | 15.12.05 | beschermkapje | 1 | op aanvraag |
| 1 | 15.13.91 | cilinder 2,2 pk met zuiger TRS | 1 | op aanvraag |
| 2 | 15.03.02 | inlaatpakking 1 | op aanvraag | |
| 3 | 15.13.10 | aanzuigbuis 1 | op aanvraag | |
| 4 | 15.03.04 | cilindervoetpakking 1 | KREIDLER Voetpakking 3/4 versnellingen 70cc 44mm 15.03.04 PAKKINGEN – €2.00 | |
| 5 | 00.43.63 | sluitring 2 | op aanvraag | |
| 7 | 15.23.95 | zuiger A t.m. N | 1 | op aanvraag |
| 8 | 00.90.07 | zuigerveer 2 | op aanvraag | |
| 10 | 15.03.11 | zuigerpen 1 | op aanvraag | |
| 12 | 15.43.16 | cilinderkop 1 | op aanvraag | |
| 13 | 00.30.03 | onderlegring 4 | op aanvraag | |
| 14 | 00.20.22 | moer M8 4 | op aanvraag | |
| 15 | 08.11.03 | bougie W175T1 1 | op aanvraag | |
| 16 | 15.22.06 | bougiekap 1 | op aanvraag | |
| 17 | 15.22.03 | beschermkapje 1 | op aanvraag | |
| 18 | 01.00.09 | bougie-afsluitrubber 1 | op aanvraag | |
| 19 | 15.13.05 | cilinderkoppakking, aluminium 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett bromfiets 1972 (3 en 4 versnellingen). Alle onderdelen: Kreidler onderdelen.
