Cilinder en cilinderkop (geforceerd gekoeld) – Kreidler Florett bromfiets 1972 (3 en 4 versnellingen)

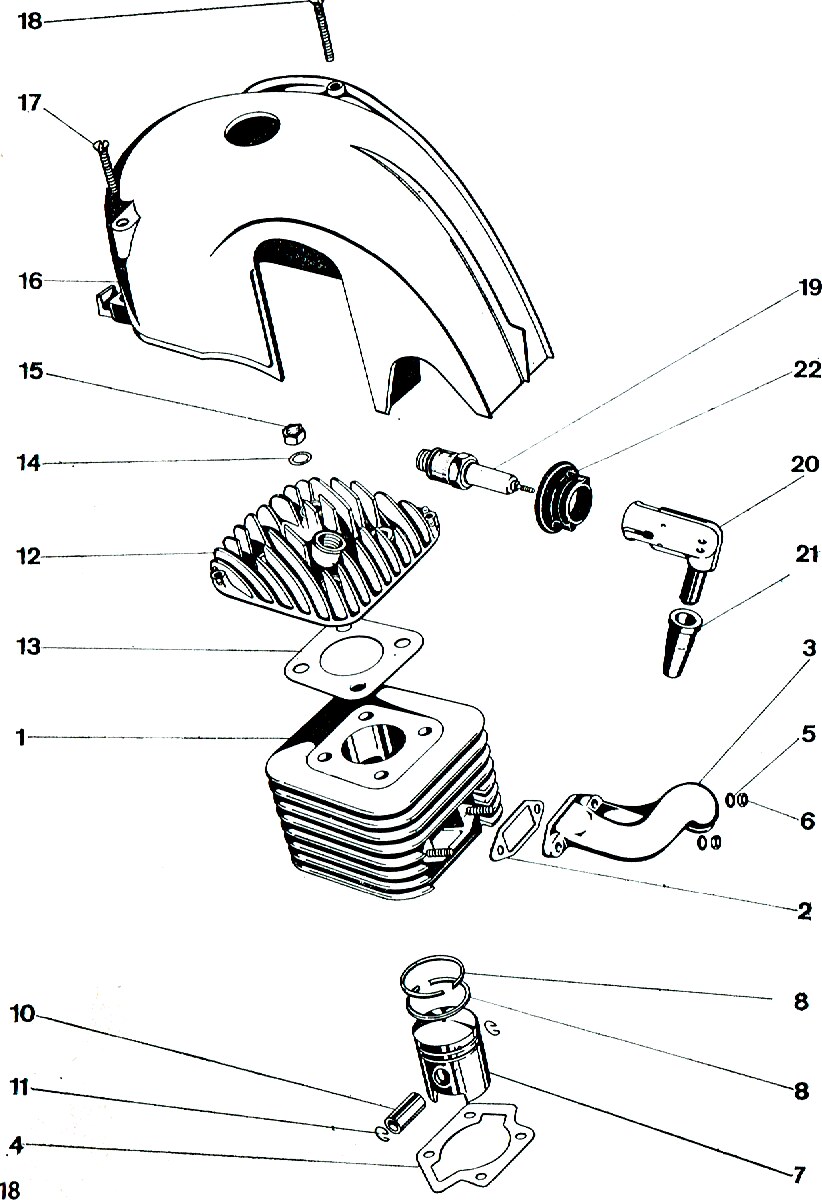

Originele explosietekening uit het onderdelenboek van de Kreidler Florett bromfiets 1972 (3 en 4 versnellingen) (1968-1973). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Cilinder en cilinderkop (geforceerd gekoeld)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 1 | 15.13.90 | cilinder 2,2 pk | 1 | op aanvraag |
| 2 | 15.03.02 | inlaatpakking 1 | op aanvraag | |
| 3 | 15.13.10 | aanzuigbocht 1 | op aanvraag | |
| 4 | 15.03.04 | cilinder voetpakking 1 | KREIDLER Voetpakking 3/4 versnellingen 70cc 44mm 15.03.04 PAKKINGEN – €2.00 | |
| 5 | 00.43.63 | sluitring B6 2 | op aanvraag | |
| 6 | 00.20.19 | moer M6 2 | op aanvraag | |
| 7 | 15.33.95 | zuiger A t/m N | 1 | op aanvraag |
| 8 | 00.90.06 | zuigerveer | 2 | op aanvraag |
| 8 | 00.90.07 | zuigerveer | 2 | op aanvraag |
| 10 | 15.03.11 | zuigerpen 1 | op aanvraag | |
| 11 | 00.48.01 | zuigerpenborgveer 2 | op aanvraag | |
| 12 | 15.03.06 | cilinderkop t | op aanvraag | |
| 13 | 15.03.05 | koppakking 1 | KREIDLER PUCH MS MS Koppakking 4 versnellingen 50CC 40MM als nr 15.03.05 PAKKING – €1.00 | |
| 14 | 00.30.03 | onderlegring 4 | op aanvraag | |
| 15 | 00.20.22 | moer M8 4 | op aanvraag | |
| 16 | 15.04.02 | koelkap 1 | op aanvraag | |
| 17 | 00.16.12 | boutje met verzonken kop | KREIDLER Lenskopbout M6x35 DIN 91 per 25 stuks BOUT 00.16.12/25 – €8.00 | |
| 18 | 00.16.13 | boutje met verzonken kop | op aanvraag | |
| 19 | 08.11.03 | bougie W 175 Ti | 1 | op aanvraag |
| 20 | 15.02.06 | bougiekap 1 | op aanvraag | |
| 21 | 15.12.03 | beschermkapje 1 | op aanvraag | |
| 22 | 15.02.05 | bougie-afsluitrubber 1 | KREIDLER BROMFIETS 266 Bougiekap/bougiedop rubber 15.02.05 Rubber afdichtings dop bougie 266-01.214 – €3.00 |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett bromfiets 1972 (3 en 4 versnellingen). Alle onderdelen: Kreidler onderdelen.
