Home › Tekeningen › Florett bromfiets 1972 (3 en 4 versnellingen) › Carburateur 1 / 10 / 77 en 1 / 12 / 237
Carburateur 1 / 10 / 77 en 1 / 12 / 237 – Kreidler Florett bromfiets 1972 (3 en 4 versnellingen)

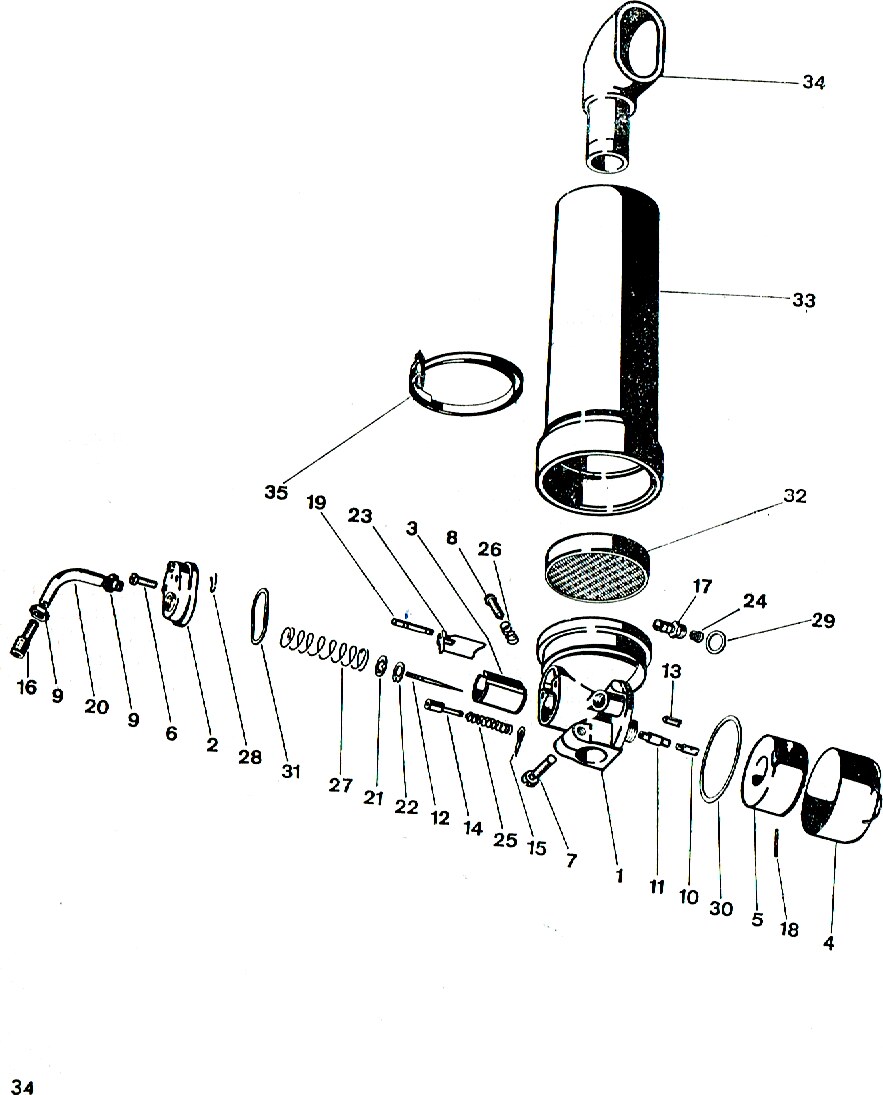

Originele explosietekening uit het onderdelenboek van de Kreidler Florett bromfiets 1972 (3 en 4 versnellingen) (1968-1973). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Carburateur 1 / 10 / 77 en 1 / 12 / 237
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.10.53 | carburateur 1/10/77 1 | op aanvraag | |
| 0 | 15.10.88 | carburateur 1/12/237 | 1 | op aanvraag |
| 0 | 07.16.27 | carburateurhuis 1/12/237 | 1 | op aanvraag |
| 0 | 07.16.29 | mengkamerdeksel | 1 | op aanvraag |
| 0 | 07.16.14 | gasschuif no. 13 | 4 | op aanvraag |
| 0 | 07.15.75 | moer | 1 | op aanvraag |
| 0 | 11.07.15 | 07 15 11 naaldsproeier 2,15 | 1 | op aanvraag |
| 0 | 07.16.15 | sproeiernaald no. 3 | 1 | op aanvraag |
| 0 | 07.15.74 | stelbout | 1 | op aanvraag |
| 0 | 07.16.31 | 16 31 chokestift | 1 | op aanvraag |
| 0 | 07.16.13 | gasstelbocht | 1 | op aanvraag |
| 0 | 24.07.15 | 07 15 21 zeef | 1 | op aanvraag |
| 1 | 07.15.63 | carburateurhuis 1/10/77 1 | op aanvraag | |
| 2 | 07.15.03 | mengkamerdeksel 1 | op aanvraag | |
| 3 | 07.15.04 | gasschuif no. 8 | 1 | op aanvraag |
| 4 | 07.15.05 | vlotterkamer 1 | op aanvraag | |
| 5 | 07.15.34 | ringvlotter 1 | op aanvraag | |
| 6 | 07.15.07 | schroefbautje 1 | op aanvraag | |
| 8 | 07.15.14 | stelboutje 1 | op aanvraag | |
| 9 | 07.15.09 | moer 1 | op aanvraag | |
| 10 | 07.15.10 | sproeier 54 t/m 66 | 1 | op aanvraag |
| 12 | 07.15.12 | sproeiernaald no. 2 | 1 | op aanvraag |
| 13 | 07.15.44 | vlotternaald 1 | op aanvraag | |
| 14 | 07.15.28 | vlotterknop | 1 | op aanvraag |
| 15 | 07.15.29 | splitpen 1 | op aanvraag | |
| 16 | 07.15.45 | stelbout 1 | op aanvraag | |
| 17 | 07.15.15 | nippel 1 | op aanvraag | |
| 18 | 07.15.16 | stift 1 | op aanvraag | |
| 19 | 07.15.58 | chokestift 1 | KREIDLER Drukstift Choke 21mm Carburateur 07.15.58 – €4.00 | |
| 21 | 07.15.55 | ring 1 | op aanvraag | |
| 22 | 07.15.18 | slotplaatje 1 | op aanvraag | |
| 23 | 07.15.20 | startschuif 1 | op aanvraag | |
| 25 | 07.15.31 | vlotterknopveer 1 | op aanvraag | |
| 26 | 07.15.22 | veer 1 | op aanvraag | |
| 27 | 07.15.23 | gasschuifveer 1 | op aanvraag | |
| 28 | 07.15.24 | klemveer 1 | op aanvraag | |
| 29 | 07.15.25 | pakkingring 1 | op aanvraag | |
| 30 | 07.15.32 | pakkingring 1 | op aanvraag | |
| 31 | 07.15.27 | pakking 1 | op aanvraag | |
| 32 | 07.15.02 | filterpatroon 1 | op aanvraag | |
| 33 | 15.10.20 | voorkamer 1 | op aanvraag | |
| 34 | 15.10.15 | elleboog 1 | KREIDLER Elleboog voor luchtfilterhuis 10-12mm Bing carburateur 15.10.15 KNIE klein RUBBER – €5.00 | |
| 35 | 15.10.93 | klemband 1 | op aanvraag | |
| 36 | 07.15.41 | hoofdsproeier | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett bromfiets 1972 (3 en 4 versnellingen). Alle onderdelen: Kreidler onderdelen.
