Motorschermen (rijwind gekoeld) – Kreidler Florett 1963-1969 (Eitank, tussenmodel en buffeltank)

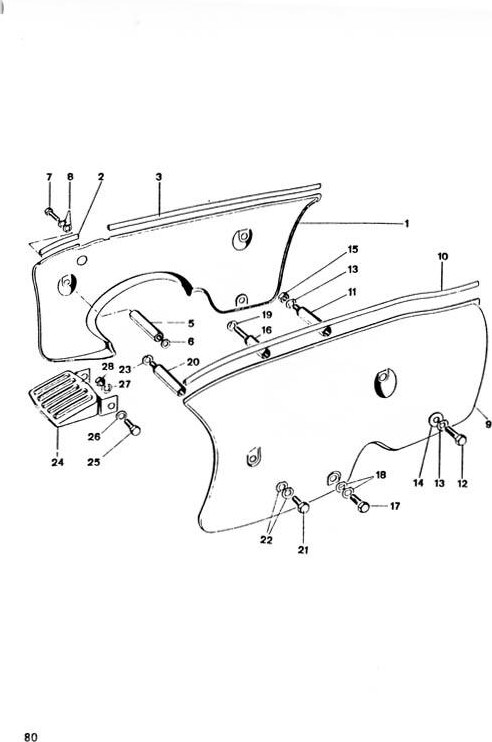

Originele explosietekening uit het onderdelenboek van de Kreidler Florett 1963-1969 (Eitank, tussenmodel en buffeltank) (1963-1969). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motorschermen (rijwind gekoeld)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 47.73.06 | motorscherm links 1 | op aanvraag | |
| 0 | 47.73.10 | afstandstuk 1 | KREIDLER Afstandstuk motorscherm 47.73.10 links 59MM lang – €4.00 (niet op voorraad) | |
| 1 | 47.73.05 | motorscherm rechts | 1 | op aanvraag |
| 2 | 47.73.07 | sierstrip 84 mm lang | 1 | op aanvraag |
| 3 | 47.73.08 | 354 mm lang | 1 | op aanvraag |
| 5 | 47.03.04 | afstandstuk 1 | KREIDLER Motordeksel schroefset /Bevestiging set - geschikt voor RM/RMC - 47.03.04 / 15.04.39 / 47.73.10 – €14.00 | |
| 6 | 00.30.03 | vulplaat 1 | op aanvraag | |
| 7 | 00.11.25 | bout M6x 10 | 3 | op aanvraag |
| 8 | 00.43.63 | veerring 6 | op aanvraag | |
| 10 | 47.13.13 | sierstrip 487 mm lang | 1 | op aanvraag |
| 12 | 00.11.25 | bout M6x10 1 | op aanvraag | |
| 13 | 00.43.63 | veerring 2 | op aanvraag | |
| 14 | 00.32.51 | plaatje 1 | op aanvraag | |
| 15 | 00.20.19 | moer M6 j 1 | op aanvraag | |
| 16 | 47.73.95 | bevestigingsbout 1 | op aanvraag | |
| 17 | 00.11.25 | bout M6x10 1 | op aanvraag | |
| 18 | 00.43.63 | veerring 2 | op aanvraag | |
| 19 | 00.43.37 | veerring 1 | op aanvraag | |
| 20 | 47.73.96 | bevestigingsbout 1 | op aanvraag | |
| 21 | 00.11.25 | bout M6x 10 | 1 | op aanvraag |
| 22 | 00.43.63 | veerring 2 | op aanvraag | |
| 23 | 00.43.37 | veerring 1 | op aanvraag | |
| 24 | 47.73.09 | rooster 1 | op aanvraag | |
| 25 | 00.11.23 | bout M6x12 2 | op aanvraag | |
| 26 | 00.30.02 | plaatje 2 | op aanvraag | |
| 27 | 00.43.63 | veerplaatje 2 | op aanvraag | |
| 28 | 00.20.19 | moer M6 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett 1963-1969 (Eitank, tussenmodel en buffeltank). Alle onderdelen: Kreidler onderdelen.
