Carterhelft rechts – Kreidler Florett 1963-1969 (Eitank, tussenmodel en buffeltank)

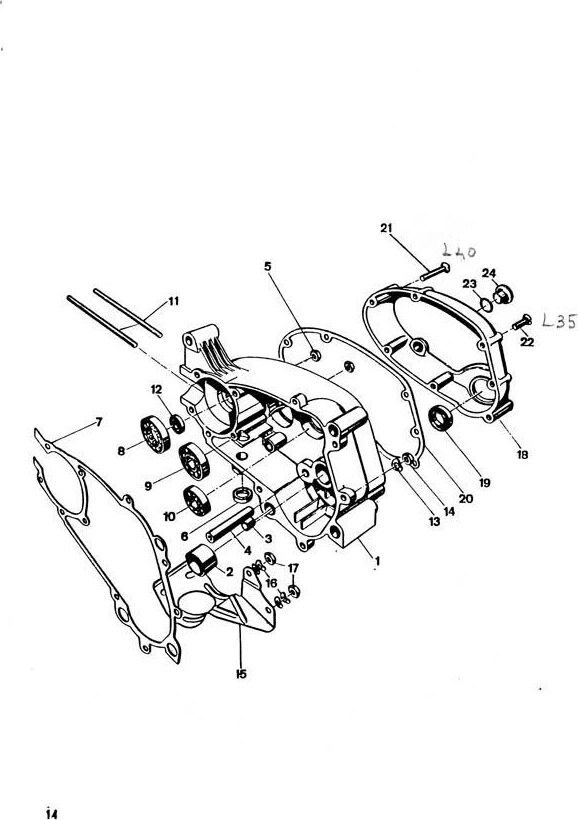

Originele explosietekening uit het onderdelenboek van de Kreidler Florett 1963-1969 (Eitank, tussenmodel en buffeltank) (1963-1969). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Carterhelft rechts
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.22.00 | tapeind 4 | op aanvraag | |
| 1 | 15.21.91 | carterhelft rechts met bus en voor voet- en | op aanvraag | |
| 2 | 15.01.03 | bus 1 | op aanvraag | |
| 3 | 15.21.03 | bus Î | op aanvraag | |
| 5 | 00.20.19 | moer M6 zelfzekerend | 2 | op aanvraag |
| 6 | 00.76.52 | simmerring | 1 | op aanvraag |
| 6 | 00.76.54 | simmerring 14x22x5 | op aanvraag | |
| 7 | 15.21.20 | carterpakking | 1 | KREIDLER Carterpakking 3V BAC PAKKINGEN Midden Carterpakking 80cc 315.01.10 LK600/800 3 speed 15.21.20 – €4.00 |
| 8 | 00.63.00 | schouderlager B017 | KREIDLER/SACHS Lager BO17 Crank Rechts 00.63.00 – €15.00 (niet op voorraad) | |
| 9 | 00.60.31 | kogellager 6004/03 | op aanvraag | |
| 10 | 00.61.01 | kogellager 6202/C3 voor | op aanvraag | |
| 12 | 00.76.53 | simmering 2 | BROMFIETS KREIDLER Keerring dubbel gekeerd A-Kwaliteit 17x28x6.5 00.76.53 – €5.00 | |
| 13 | 00.43.63 | B6 verend 20 | op aanvraag | |
| 14 | 00.20.19 | moer M6 8 | op aanvraag | |
| 15 | 37.51.10 | slikplaat 1 | op aanvraag | |
| 16 | 00.43.63 | sluitring B6 verend | 4 | op aanvraag |
| 17 | 00.20.19 | moer M6 2 | op aanvraag | |
| 18 | 15.60.01 | zijdeksel | 1 | op aanvraag |
| 19 | 00.76.02 | simmerring A20x30x7 | op aanvraag | |
| 20 | 15.10.02 | pakking 1 | KREIDLER Dekselpakking 4 5 versnellingen Pakking Koppelingsdeksel Origineel Model 0.4mm 15.10.02D Dekselpakking – €3.00 | |
| 21 | 00.16.11 | boutje met verzonken | Carter deksel bout m6x40mm 25pcs kreidler 00.16.11 – €9.00 | |
| 22 | 00.16.12 | boutje met verzonken kop | KREIDLER Lenskopbout M6x35 DIN 91 per 25 stuks BOUT 00.16.12/25 – €8.00 | |
| 23 | 00.70.01 | pakkingring C12x 16 | op aanvraag | |
| 24 | 11.00.19 | olievulschroef 1 | KREIDLER Olie aftap plug 11.00.19 VULPLUG past op Kreidler – €3.00 |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett 1963-1969 (Eitank, tussenmodel en buffeltank). Alle onderdelen: Kreidler onderdelen.
