Home › Tekeningen › Florett Eitank (K53/K54) t/m 1966 › Zündanlage BOSCH 17 Watt BOSCH 17 Watt mit Lüfter 1 dese 75
Zündanlage BOSCH 17 Watt BOSCH 17 Watt mit Lüfter 1 dese 75 – Kreidler Florett Eitank (K53/K54) t/m 1966

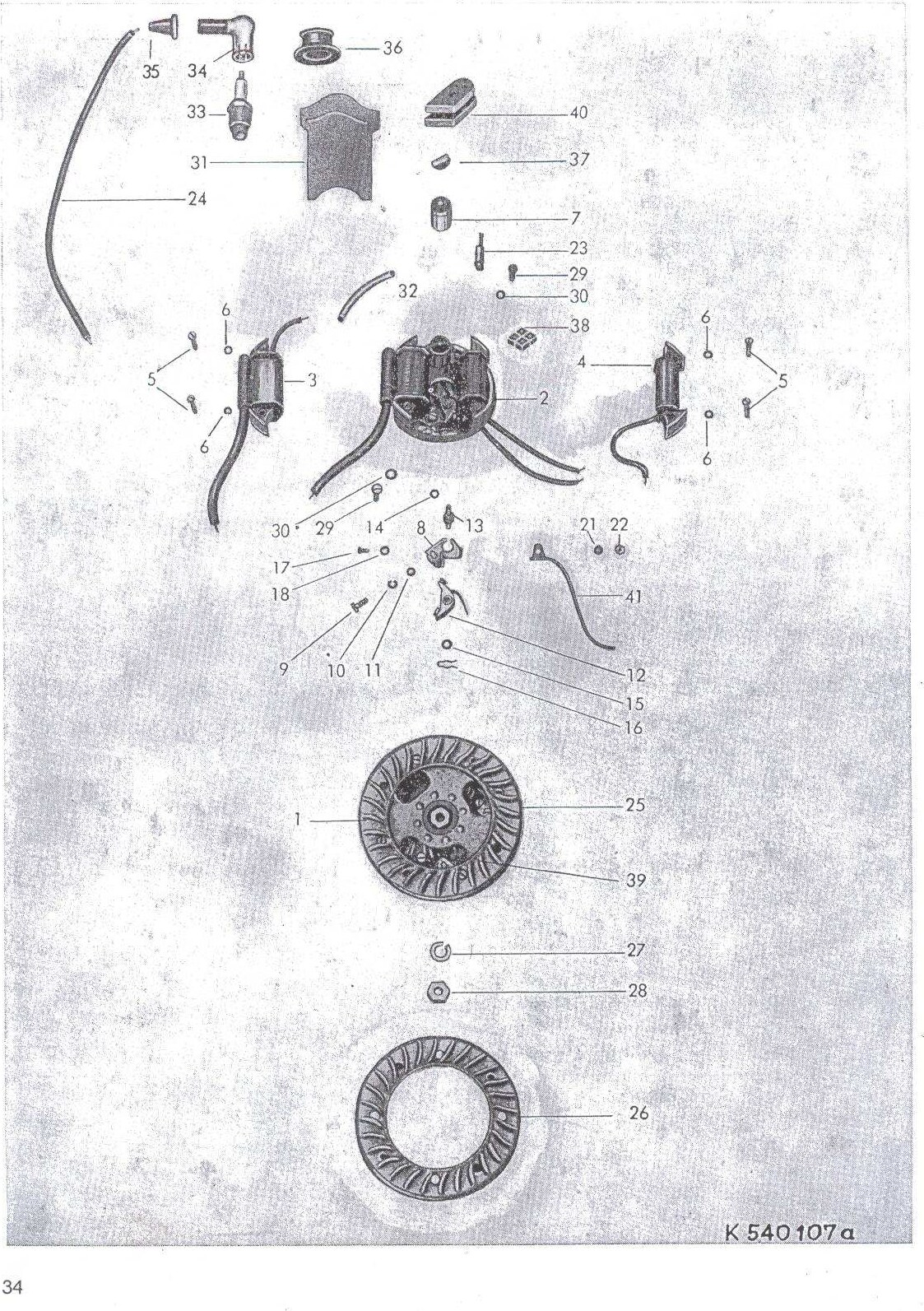

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Zündanlage BOSCH 17 Watt BOSCH 17 Watt mit Lüfter 1 dese 75
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 34.08.13 | 08.13.55 Kondensator 1 | op aanvraag | |
| 0 | 34.10.08 | 10: 08.13.52 Federring | 1 | op aanvraag |
| 0 | 34.12.08 | 12; 08.13.28 Unterbrecherhebel mit Kontakt | op aanvraag | |
| 0 | 34.13.08 | 13 08.13.48 Lagerbolzen und Unterbrecherhebel 1 | op aanvraag | |
| 0 | 34.14.08 | 14 08.13.51 Ausgleichscheibe 0,05 mm | op aanvraag | |
| 0 | 34.14.08 | 14 08.13.10 Ausgleichscheibe 0,1 mm nach Bedarf | op aanvraag | |
| 0 | 34.14.08 | 14 08.13.11 Ausgleichscheibe 0,2 mm | op aanvraag | |
| 0 | 34.15.00 | 15 00.31.04 Scheibe 4,3 DIN 433 1—2 | op aanvraag | |
| 0 | 34.16.08 | 16 08.13.12 Sicherung | 1 | op aanvraag |
| 0 | 34.00.11 | 00.11.33 Sechskantschraube M3x10 DIN 933 | 1 | op aanvraag |
| 0 | 34.18.00 | 18 00.30.00 Scheibe 3,2 DIN 125 | 2 | op aanvraag |
| 0 | 34.21.08 | 21 08.13.68 Federring | 1 | op aanvraag |
| 0 | 34.22.00 | 22 00.20.00 Sechskantmutter M3 DIN 934 1 | op aanvraag | |
| 0 | 34.23.08 | 23 08.13.15 Schmierdocht mit Blattfeder | 1 | op aanvraag |
| 0 | 34.39.00 | 39. 00.16.04 Linsensenkschraube M4x 12 DIN 91 | 4 | op aanvraag |
| 0 | 34.27.00 | 27 00.43.41 Federring B10 links DIN 127 | 1 | op aanvraag |
| 0 | 34.28.00 | 28 00.20.27 Sechskantmutter M10x1 links | op aanvraag | |
| 0 | 34.29.00 | 29 00.17.27 Zylinderschraube M4 x 15 DIN 84 | 3 | op aanvraag |
| 0 | 34.30.00 | 30 00.43.64 Federscheibe B4 DIN 137 | 3 | op aanvraag |
| 0 | 34.31.08 | 31 08.13.82 Isolierunterlage | 1 | op aanvraag |
| 0 | 34.32.15 | 32 15.02.04 Isolierschlauch 45 Ig | 1 | op aanvraag |
| 0 | 34.33.08 | 33 08.11.03 Zündkerze 240 WE | op aanvraag | |
| 0 | 34.33.08 | 33 08.11.03 Zündkerze 260 WE | op aanvraag | |
| 0 | 34.33.08 | 33: 08.11.03 Zündkerze 190 WE | op aanvraag | |
| 0 | 38.34.15 | 34 15.02.06 Teilabgeschirmter Entstörstecker | op aanvraag | |
| 0 | 38.36.15 | 36 15.02.05 Kerzenabdeckkappe | 1 | op aanvraag |
| 0 | 38.38.00 | 38 00.95.09 . Leitungsverbinder B2 DIN 72586 | 1 | op aanvraag |
| 0 | 34.40.15 | 40 15.02.01 Zündkabeldurchführung | 1 | op aanvraag |
| 0 | 34.41.08 | 41 08.13.45 Verbindungskabel | 1 | op aanvraag |
| 0 | 15.02.07 | Teilabgeschirmter Entstörstecker | 1 | op aanvraag |
| 0 | 38.15.52 | 15.52. 94a _Schwunglichtmagnetzünder 871905 | op aanvraag | |
| 0 | 08.16.02 | Grundplatte, vollst | 1 | op aanvraag |
| 0 | 38.10.08 | 10 08.13.85 Kontaktträger mit Kontakt | 1 | op aanvraag |
| 0 | 38.11.00 | 11 00.17.07 Zylinderschraube M4 x 10 DIN 84 | 1 | op aanvraag |
| 0 | 38.12.08 | 12 08.13.52 Federring | 1 | op aanvraag |
| 0 | 38.13.00 | 13 00.31.04 Scheibe 4,3 DIN 33 | 1 | op aanvraag |
| 0 | 38.14.08 | 14 08.13.28 Unterbrecherhebel mit Kontakt | op aanvraag | |
| 0 | 38.15.08 | 15 08.13.48 Lagerbolzen | 1 | op aanvraag |
| 0 | 38.16.08 | 16 08.13.10 Ausgleichscheibe 0,1 dick \ er | op aanvraag | |
| 0 | 08.13.11 | Ausgleichscheibe 0,2 dick JS | op aanvraag | |
| 0 | 38.17.00 | 17 00.31.04 Scheibe 4,2 DIN 433 . 1—2 | op aanvraag | |
| 0 | 38.19.00 | 19 00.11.34 Sechskantschraube M3x9 DIN 933 1 | op aanvraag | |
| 0 | 38.20.00 | 20 00.30.00 Scheibe 3,2 DIN 125 | 2 | op aanvraag |
| 0 | 38.21.08 | 21 08.13.53 Isolierscheibe groß | 2 | op aanvraag |
| 0 | 38.22.08 | 22 08.13.54 Isolierscheibe klein | 2 | op aanvraag |
| 0 | 38.24.00 | 24 00.20.00 Sechskantmutter M3 DIN 934 | 1 | op aanvraag |
| 0 | 38.23.08 | 23 08.13.68 Federring | 1 | op aanvraag |
| 0 | 38.25.08 | 25 08.13.15 Schmierdocht mit Blattfeder | 1 | op aanvraag |
| 0 | 38.26.08 | 26 08.13.93 Niet Kee en | op aanvraag | |
| 0 | 38.27.08 | 27 08.13.86 Zündkabel 410 Ig | 1 | op aanvraag |
| 0 | 38.28.08 | 28 08.13.94 Kurzschlußkabel | 1 | op aanvraag |
| 1 | 15.02.94 | Schwunglichtmagnetzünder | op aanvraag | |
| 1 | 15.02.94 | a Schwunglichtmagnetzünder | op aanvraag | |
| 1 | 08.13.81 | Zündspule 1 | op aanvraag | |
| 1 | 15.52.94 | Schwunglichtmagnetzünder EE | op aanvraag | |
| 1 | 08.13.81 | Zündspule 1 | op aanvraag | |
| 2 | 08.16.01 | Grundplatte, vollst. 1 5 | op aanvraag | |
| 2 | 08.13.90 | Grundplatte, vollst. 1 | op aanvraag | |
| 3 | 08.13.97 | Zündspule 1 | op aanvraag | |
| 3 | 08.13.97 | Zündspule 1 | op aanvraag | |
| 4 | 08.13.83 | Lichtspule | op aanvraag | |
| 4 | 08.13.91 | Isolierstreifen 1 | op aanvraag | |
| 5 | 08.13.84 | Zylinderschraube | 2 | op aanvraag |
| 5 | 08.13.84 | Zylinderschraube | 2 | op aanvraag |
| 5 | 08.13.92 | Lichtspule 1 | op aanvraag | |
| 6 | 08.13.52 | Federring 4 Ek | op aanvraag | |
| 6 | 08.13.84 | Zylinderschraube | 2 | op aanvraag |
| 7 | 00.17.28 | Zylinderschraube M4x 28 DIN 84 | 2 | op aanvraag |
| 8 | 08.13.85 | Kontaktträger mit Kontakt | op aanvraag | |
| 8 | 08.13.52 | Federring | 4 | op aanvraag |
| 9 | 00.17.07 | Schraube zum Befestigen des | op aanvraag | |
| 18 | 08.13.12 | Sicherung 1 | op aanvraag | |
| 24 | 08.13.86 | Zündkabel 410 Ig. Ee | op aanvraag | |
| 25 | 08.13.87 | Schwungrad mit Windflügel | 1 | op aanvraag |
| 26 | 15.04.12 | Windflügel 1 | op aanvraag | |
| 29 | 08.13.95 | Lichtleitung 1 | op aanvraag | |
| 30 | 08.13.45 | Verbindungskabel zum Kondensator | 1 | op aanvraag |
| 31 | 08.13.96 | Schwungrad mit Windflügel Ü mit | op aanvraag | |
| 32 | 15.04.13 | Windflügel 1 | op aanvraag | |
| 34 | 00.31.04 | Scheibe 4,3 DIN 433 | 1 | op aanvraag |
| 35 | 15.12.03 | Regenschutzkappe bd | op aanvraag | |
| 38 | 00.80.01 | Scheibenfeder 3x 3,7 DIN 6888 | 1 | op aanvraag |
| 38 | 08.13.55 | Kondensator 1 | op aanvraag | |
| 84 | 08.13.80 | Grundplatte, vollst. 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
