Vorgelegewelle, Keilwelle – Kreidler Florett Eitank (K53/K54) t/m 1966

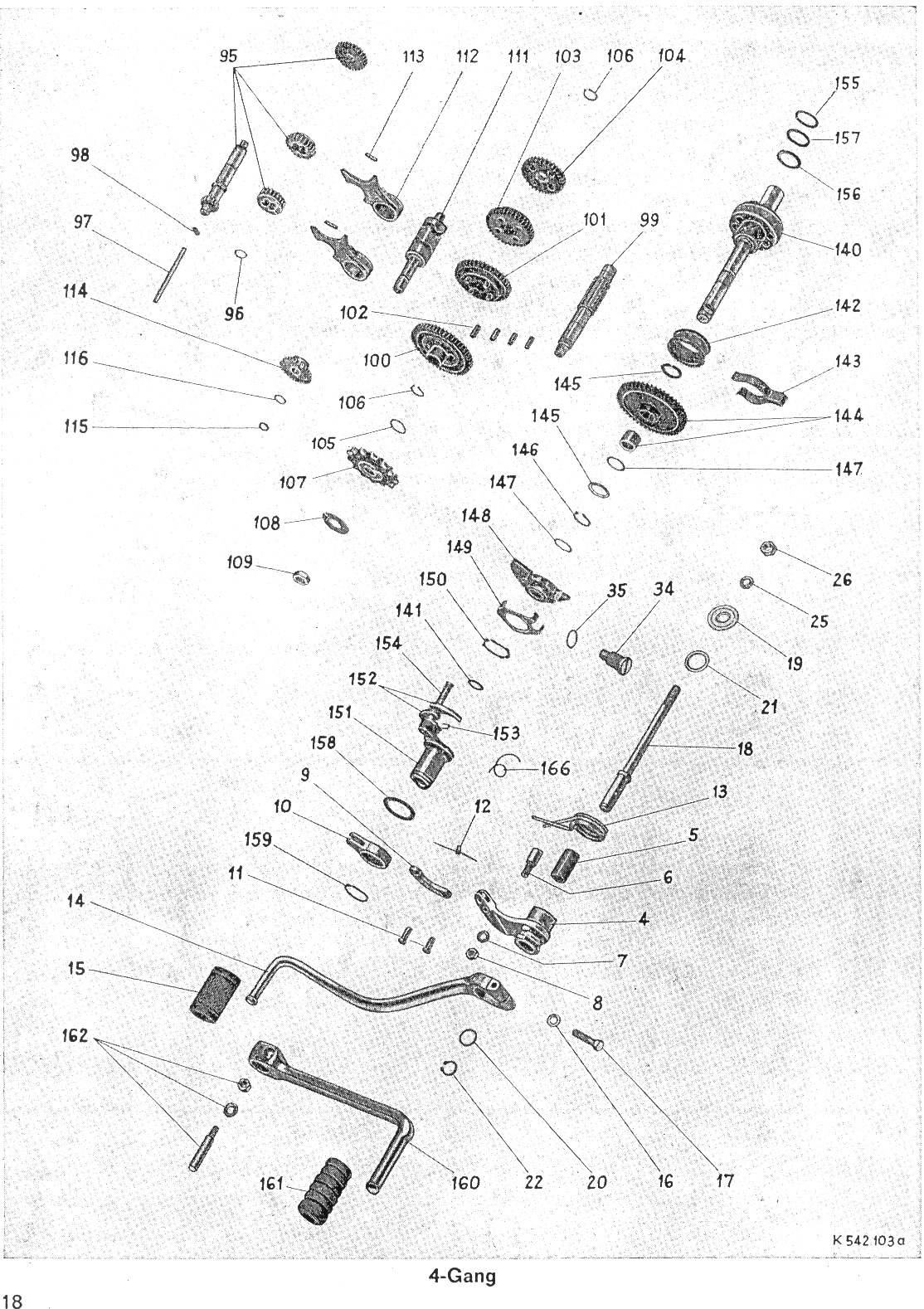

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Vorgelegewelle, Keilwelle
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 16.58.15 | 58 15.06.90 Vorgelegewelle, vollst., mit Zahnrad | op aanvraag | |
| 0 | 16.18.66 | 66, 96 15.06.09 Ausgleichscheibe 0,1 mm n.B. des | op aanvraag | |
| 0 | 15.06.12 | Ausgleichscheibe 0,3 mm n. 2. ee | op aanvraag | |
| 0 | 15.06.13 | Ausgleichscheibe 0,5 mm n. B.J nicht überschreiten | op aanvraag | |
| 0 | 97.60.15 | 15.06.11 Druckstift lang to ders | op aanvraag | |
| 0 | 12.16.18 | 16, 18 98, 61 00.69.28 Kugel 6 mm & DIN 5401 | 1 | op aanvraag |
| 0 | 15.56.08 | Zylinderstift 4 | op aanvraag | |
| 0 | 16.62.15 | 62 15.06.04 Keilwelle | 1 | op aanvraag |
| 0 | 16.63.15 | 63 15.06.93 Zahnrad z = 34, vollst | 1 | op aanvraag |
| 0 | 15.06.08 | Zylinderstift 4 | op aanvraag | |
| 0 | 16.64.15 | 64 15.06.91 Schaltrad z = 40, vollst | 17 | op aanvraag |
| 0 | 16.65.15 | 65 15.06.06 Zahnrad z = 47 | 1 | op aanvraag |
| 0 | 16.18.59 | 18, 59, 105 11.00.25 _ Anlaufscheibe 0,1 mm n. 3 ne | op aanvraag | |
| 0 | 11.00.32 | Anlaufscheibe 0,3 mm n.B.f Keilwelle, das 0,1 | op aanvraag | |
| 0 | 11.00.33 | Anlaufscheibe 0,5 mm n. B.J überschreiten darf | op aanvraag | |
| 0 | 16.18.95 | 18, 95, 106 00.46.60 Sicherungsring 15x1 DIN 471 | 2 | op aanvraag |
| 0 | 16.67.15 | 67 15.10.21 Kettenritzel z = 14 “1. nur für Mokick | op aanvraag | |
| 0 | 12.16.18 | 16, 18 108, 68 00.47.50 Sicherungsblech 13 DIN 432 | 1 | op aanvraag |
| 0 | 12.16.18 | 109,69 00.20.52 _Sechskantmutter M12x1 DIN 96 1 [res Nee | op aanvraag | |
| 0 | 15.56.96 | Schaltwalze, vollst. | 2 El a eed | op aanvraag | |
| 0 | 15.56.09 | Zahnrad z = 28 | 1 | op aanvraag |
| 0 | 15.06.12 | Ausgleichscheibe n.B | op aanvraag | |
| 0 | 15.06.13 | Ausgleichscheibe n.B.f 4-Gang | op aanvraag | |
| 0 | 15.06.15 | Anlaufscheibe nb | op aanvraag | |
| 0 | 16.70.15 | 70 15.06.20 Schaltgabel, vollst | 1 | op aanvraag |
| 0 | 16.72.15 | 72 15.06.20 Schalthebel | 1 | op aanvraag |
| 0 | 00.17.25 | Zylinderschraube M4x 12 DIN 84 IN 3-Gang | op aanvraag | |
| 0 | 00.42.63 | Federscheibe B4 DIN 137 1 } | 5 | op aanvraag |
| 7 | 15.56.49 | Zahnradz=17 ia en | op aanvraag | |
| 8 | 111.15.56 | 15.56.10 Schaltwalze ge | op aanvraag | |
| 12 | 110.15.56 | 15.56.96a Schaltwalze, vollst | 1 | op aanvraag |
| 18 | 100.15.56 | 15.56.11 Zahnrad 48 Zähne | 1 | op aanvraag |
| 18 | 104.15.56 | 15.56.94 Zahnrad z = 32, vollst | 1 | op aanvraag |
| 18 | 107.15.10 | 15.10.03 Kettenritzel z = 14 | 1 | op aanvraag |
| 18 | 112.15.56 | 15.56.97 Schaltgabel, vollst. van Wiee nr | op aanvraag | |
| 18 | 113.00.53 | 00.53.06 Zylinderstift 5m6 x 14 DIN 7 gerundet | 2 | op aanvraag |
| 18 | 116.15.06 | 15.06.09 Ausgleichscheibe n. B | op aanvraag | |
| 95 | 15.56.90 | Vorgelegewelle, vollst., mit Zahnrad | op aanvraag | |
| 99 | 15.56.05 | Keilwelle 1 | op aanvraag | |
| 101 | 15.56.92 | z = 41, vollst | op aanvraag | |
| 102 | 15.56.08 | Zylinderstift 4% 4-Gang | op aanvraag | |
| 103 | 15.56.93 | Schaltrad z = 36, vollst | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
