Motorverkleidung und Kettenkasten en He 2 – Kreidler Florett Eitank (K53/K54) t/m 1966

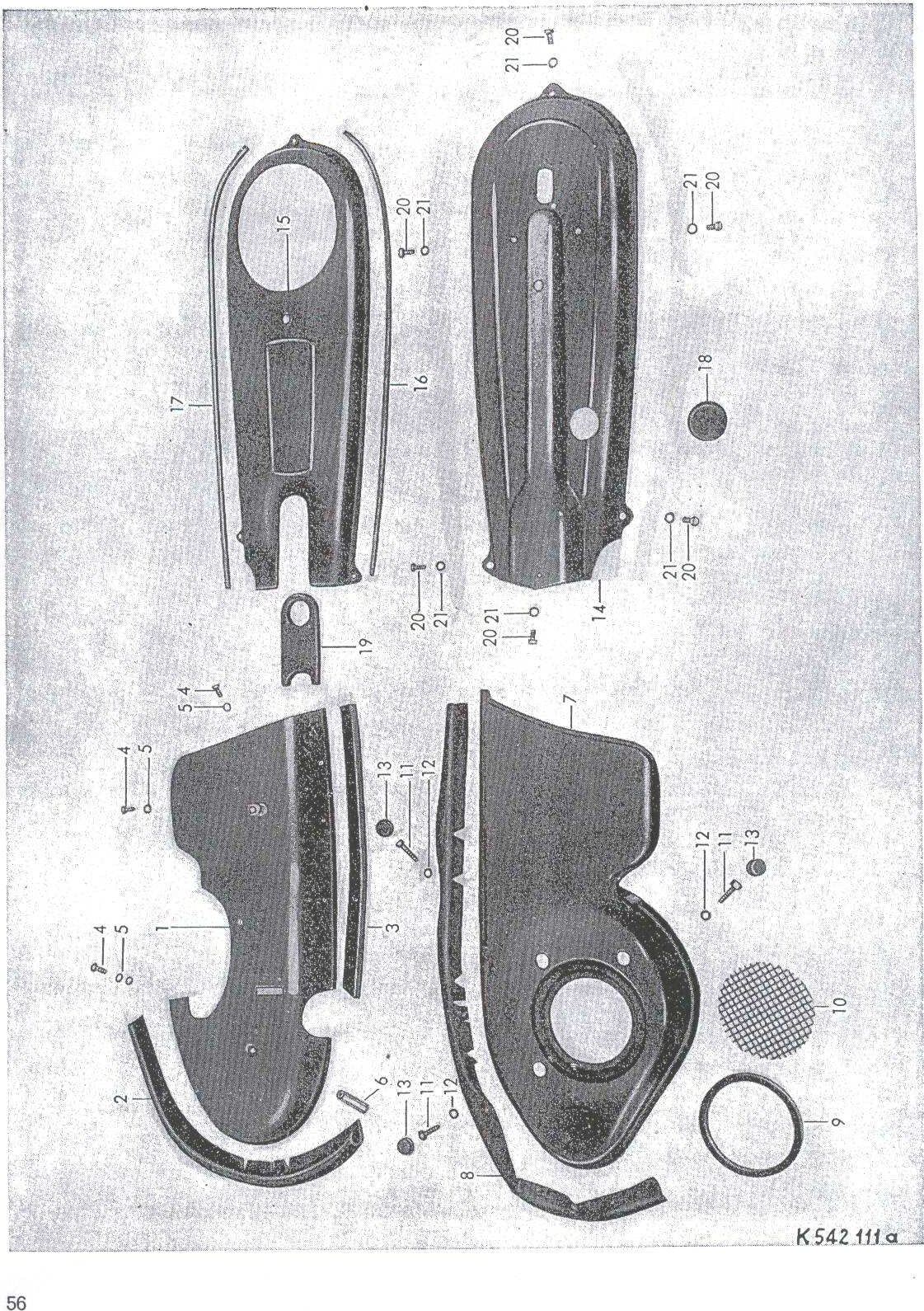

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motorverkleidung und Kettenkasten en He 2
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.54.98 | Oberteil für Luftführung | 1 | op aanvraag |
| 0 | 56.10.15 | 10 15.04.20 Sieb | 1 | op aanvraag |
| 0 | 56.11.00 | 11 00.10.39 Sechskantschraube M6 x 26 DIN 931 | 3 | op aanvraag |
| 0 | 56.12.00 | 12 00.43.63 Federscheibe B6 DIN 137 | 3 | op aanvraag |
| 0 | 56.13.15 | 13 15.04.17 Tülle | 3 | op aanvraag |
| 0 | 00.30.02 | Scheibe 6,4 DIN 125 n.B. zum Ausgleich | op aanvraag | |
| 0 | 15.04.19 | Profilschnur (85 Ig.) | 1 | op aanvraag |
| 0 | 56.14.37 | 14 37.27.90 Kettenbiech, außen, vollst | 1 | op aanvraag |
| 0 | 56.15.37 | 15 37.27.91 Kettenblech, innen, vollst | 1 | op aanvraag |
| 0 | 56.16.37 | 16 37.07.04 Keder, oben (525 Ig.) | 1 | op aanvraag |
| 0 | 56.17.37 | 17 37.07.05 Keder, unten (475 Ig.) | 1 | op aanvraag |
| 0 | 56.18.37 | 18 37.07.06 Abdeckkappe (Gummi) | 1 | op aanvraag |
| 0 | 56.19.37 | 19 37.07.07 Abdeckstück (Gummi) | 1 | op aanvraag |
| 0 | 56.20.09 | 20 09.11.27 Sechskantschraube M6x 8 DIN 933 | 6 | op aanvraag |
| 0 | 56.21.09 | 21 09.43.63 Federscheibe B6 DIN 137 | 12 | op aanvraag |
| 1 | 47.03.01 | Motorverkleidung, rechts 1 | op aanvraag | |
| 2 | 47.03.02 | Keder, vorn (ca. 340 Ig.) | 1 | op aanvraag |
| 3 | 47.03.03 | Keder, hinten (ca. 320 Ig.) | 1 | op aanvraag |
| 4 | 00.11.23 | Sechskantschraube M6x 12 DIN 933 | 3 | op aanvraag |
| 5 | 00.43.63 | Federscheibe B6 DIN 137 | 6 | op aanvraag |
| 6 | 47.03.04 | Distanzstück 1 | KREIDLER Motordeksel schroefset /Bevestiging set - geschikt voor RM/RMC - 47.03.04 / 15.04.39 / 47.73.10 – €14.00 | |
| 7 | 15.04.98 | Oberteil für Luftführung | 1 | op aanvraag |
| 8 | 15.04.16 | Keder (725 Ig.) | 1 | op aanvraag |
| 9 | 15.04.15 | Gummiring 1 | KREIDLER Rubber ring motorscherm geforceerde koeling/koelkap 15.04.15 MOTOR koelvin IN PRIJS VERLAAGD – €5.00 | |
| 163 | 104.15.04 | 15.04.02 Motorhaube für Luftführung | 1 | op aanvraag |
| 164 | 105.00.16 | 00.16.12 Linsensenkschraube M6 x 35 DIN 91 | 1 | op aanvraag |
| 165 | 106.00.16 | 00.16.13 Linsensenkschraube M6x42 DIN 91 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
