Lenkungskopf und Schwinggabel – Kreidler Florett Eitank (K53/K54) t/m 1966

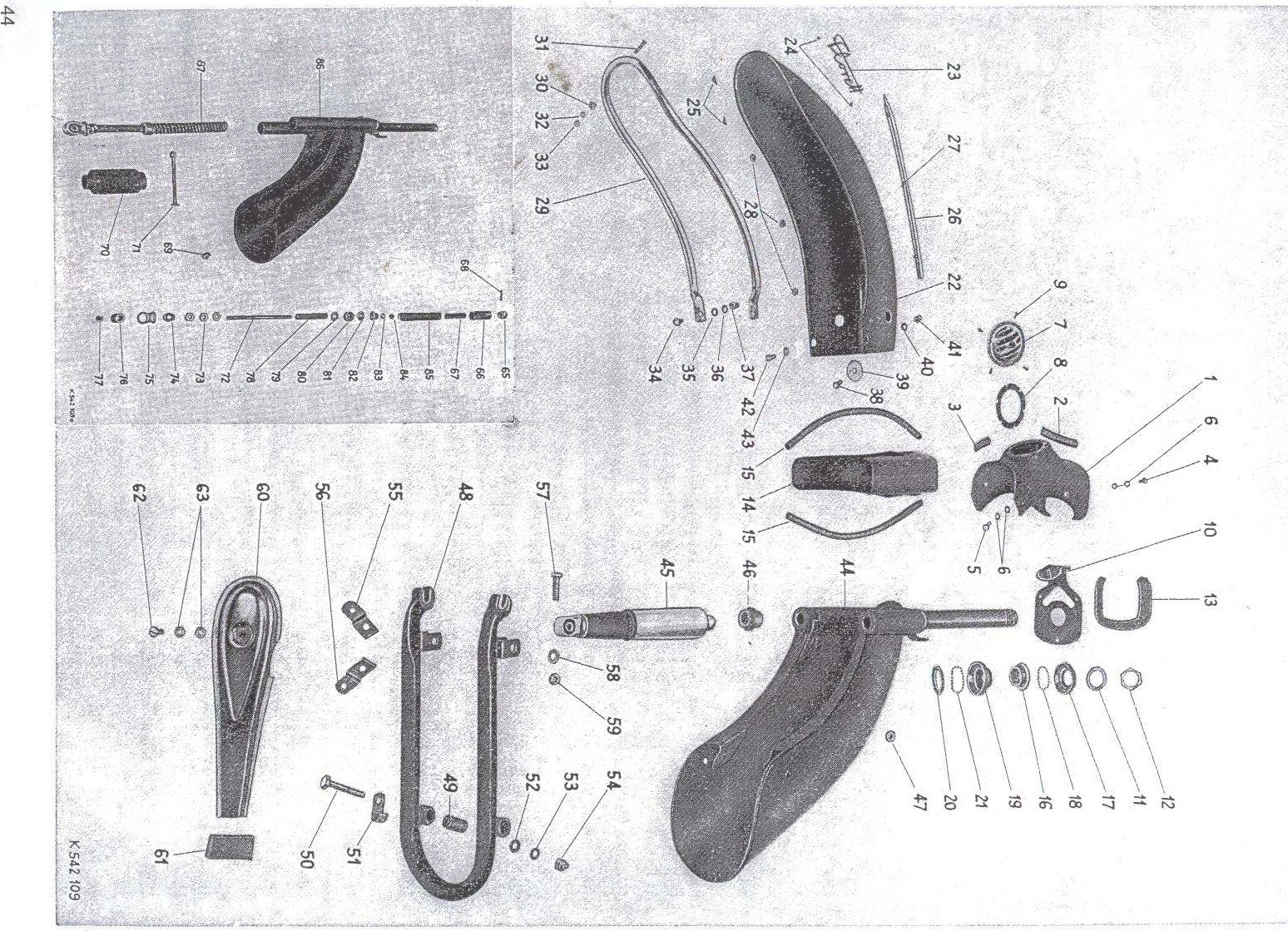

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Lenkungskopf und Schwinggabel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 87.11.01 | Blinddeckel | 1 | op aanvraag |
| 0 | 44.10.57 | 10 57.11.99 Scheinwerferhalter, vollst. 1 | op aanvraag | |
| 0 | 44.11.57 | 11 57.01.02 Unterlagscheibe | 1 | op aanvraag |
| 0 | 44.12.52 | 12 52.11.03 Gabelmutter | 1 | op aanvraag |
| 0 | 44.13.57 | 13 57.11.04 für „Super” und | op aanvraag | |
| 0 | 57.22.00 | Schwinggabel, vollst. 4-Gang „Super“ 1 } per | op aanvraag | |
| 0 | 57.82.00 | Schwinggabel, vollst. 4-Gang einfach | 1 | op aanvraag |
| 0 | 57.32.00 | Schwinggabel, vollst. 3-Gang | 1 | op aanvraag |
| 0 | 44.14.57 | 14 57.02.89 Gabelverkleidung, vollst | 1 | op aanvraag |
| 0 | 57.22.32 | Scheuerstreifen 2 | op aanvraag | |
| 0 | 37.02.88 | Steuerlager, oben 1 | op aanvraag | |
| 0 | 37.02.88a | Steuerlager, unten 1 | op aanvraag | |
| 0 | 57.02.36 | Vorderradkotflügel 1 | op aanvraag | |
| 0 | 57.02.29 | Tülle 1 | op aanvraag | |
| 0 | 57.22.28 | Zierleistenbefestiger, Oberteil | 3 | op aanvraag |
| 0 | 44.33.00 | 33 00.20.30 Sechskantmutter M4 DIN 934 1 | op aanvraag | |
| 0 | 44.40.00 | 40 00.43.63 Federscheibe B6 DIN 137 | 1 | op aanvraag |
| 0 | 44.41.00 | 41 00.29.00 Hutmutter M6 DIN 1587 | 1 | op aanvraag |
| 0 | 44.42.00 | 42 00.11.25 Sechskantschraube M6x 10 DIN 933 2 } | op aanvraag | |
| 0 | 00.59.55 | Spannstift 4x 32 DIN: 1481 et bis 871 799 | op aanvraag | |
| 0 | 44.51.57 | 51 57.02.16 Kabelhalter | 2 | op aanvraag |
| 0 | 44.53.00 | 53. 00.4338 _Federring B8 DIN 127 | 2 | op aanvraag |
| 0 | 44.54.00 | 54 00.26.50 Hutmutter M8x 1 DIN 986 | 2 | op aanvraag |
| 0 | 44.55.57 | 55 57.22.30. _ Verkleidungshalter, links | 1 | op aanvraag |
| 0 | 44.60.57 | 60 57.22.34 Verkleidungsschale | 2 | op aanvraag |
| 0 | 44.61.57 | 61 57.22.32 Scheuerstreifen nur für „Super | op aanvraag | |
| 0 | 44.62.00 | 62 00.17.68 Linsenschraube M6x8 DIN 85 2 | op aanvraag | |
| 0 | 44.63.00 | 63 00.43.63 Federscheibe B6 DIN 137 i 4 | op aanvraag | |
| 0 | 00.20.19 | Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 1 | 47.15.99 | Steuerkopfverkleidung, vollst. 1 | op aanvraag | |
| 2 | 47.15.04 | Keder 1 | KREIDLER Rubber Claxon kop voor eitank model 47.15.04S K54 – €6.00 | |
| 3 | 47.15.05 | Keder 1 | op aanvraag | |
| 4 | 00.11.27 | Sechskantschraube M6x 8 DIN-933 2 | op aanvraag | |
| 5 | 00.11.22 | Sechskantschraube M6x 12 DIN 933 | 2 | op aanvraag |
| 6 | 00.43.63 | Federscheibe B6 DIN 137 | 8 | op aanvraag |
| 7 | 87.11.99 | Wechselstromschnarre 1 | op aanvraag | |
| 7 | 00.11.17 | Sechskantschraube M6 x 20 DIN 933 | 1 | op aanvraag |
| 8 | 87.01.17 | Gummiring 1 | op aanvraag | |
| 9 | 00.16.10 | Linsensenkschraube M3 x 10 DIN 91 | 4 | op aanvraag |
| 9 | 00.20.22 | Sechskantmutter M8 DIN 934 | 2 | op aanvraag |
| 13 | 00.20.55 | Sechskantmutter BM10 DIN 439 | 3 | op aanvraag |
| 15 | 57.02.40 | Keder (298 Ig.) | 2 | op aanvraag |
| 17 | 37.02.41 | Gewindekonus 1 | op aanvraag | |
| 17 | 57.32.47 | Sicherungsblech 1 | op aanvraag | |
| 18 | 00.69.33 | Kugel % ” DIN 5401 | 19 | op aanvraag |
| 19 | 37.02.42a | Steuerschale unten 1 | op aanvraag | |
| 20 | 36.02.43a | Gabelkonus 1 | op aanvraag | |
| 21 | 00.69.33 | Kugel /s“ DIN 5401 | 19 | op aanvraag |
| 22 | 57.22.36 | Vorderradkotflügel | op aanvraag | |
| 23 | 57.22.41 | Zierstück 1 | KREIDLER Florett Embleem Messing voorspatbord 80mm 57.22.41 – €19.00 | |
| 24 | 00.58.17 | Halbrundniet 2x8 DIN 660 | 2 | op aanvraag |
| 25 | 05.20.06 | Raymond-Federmutter 2 | op aanvraag | |
| 28 | 57.22.98 | Friesleistenschraube, vollst | 2 | KREIDLER Boutje/ring moer bevestiging zijstrip 57.22.98 – €1.00 |
| 29 | 57.22.23 | Kotflügelstrebe, vorn I nur für „Super“ | op aanvraag | |
| 30 | 57.22.24 | Distanzring 1 | op aanvraag | |
| 31 | 00.16.16 | Linsensenkschraube M4x 20 DIN 91 | 1 | UNIVERSEEL KREIDLER Lenskopbout Chroom M4x20 per 12 stuks BOUT 00.16.16C/12 – €4.00 |
| 32 | 00.43.84 | Federscheibe B4 DIN 137 | 1 | op aanvraag |
| 36 | 00.43.63 | Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 37 | 00.29.00 | Hutmutter M 6 DIN 1587 | 2) | op aanvraag | |
| 39 | 31.03.04 | Beilage | 1 | op aanvraag |
| 43 | 00.43.63 | Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 44 | 00.20.07 | Dichtring A6x 12 DIN 7603 | 2 | op aanvraag |
| 44 | 57.22.99 | Vordergabel | op aanvraag | |
| 44 | 84.00.03 | Kabelbinder 2 | op aanvraag | |
| 44 | 57.92.28 | Druckstange 1 | op aanvraag | |
| 45 | 57.22.91 | Federbein, vorn, Suspa | 2 | op aanvraag |
| 45 | 57.22.90 | Federbein, vorn, Hemscheidt | op aanvraag | |
| 46 | 57.22.10 | Gelenkschale | op aanvraag | |
| 47 | 57.02.47 | Gummitülle 2 | op aanvraag | |
| 48 | 57.22.94 | Vorderradschwinge 2 1 | op aanvraag | |
| 49 | 57.02.92 | Silentbloc 2 | KREIDLER Voorvork silentrubber lang 28x16x8MM 57.02.92 – €11.00 | |
| 56 | 57.22.31 | Verkleidungshalter, rechts | 1 | op aanvraag |
| 57 | 00.10.75 | Sechskantschraube M8x 35 DIN 931 | 2 | op aanvraag |
| 58 | 00.43.65 | Federscheibe B8 DIN 137 | 2 | op aanvraag |
| 65 | 57.02.10 | Federzapfen, oben 2 | op aanvraag | |
| 66 | 57.02.14 | Hartpapierhülse 2 | op aanvraag | |
| 67 | 57.02.43 | Anschlaggummi 2 | op aanvraag | |
| 68 | 00.59.50 | Spannstift 6x 36 DIN 1481 | 2 | op aanvraag |
| 69 | 57.02.13 | Anschlagpuffer 1 | KREIDLER Stootrubber voorvork eitank 57.02.13 aanslagrubber model tm 1967 – €4.00 | |
| 70 | 57.02.35 | Faltenbalg 2 | op aanvraag | |
| 75 | 57.32.44 | Gelenkkopf | op aanvraag | |
| 76 | 57.32.46 | Vulkollanbuchse | KREIDLER Rubber Schokbreker montage per stuk Dempingsrubber/ Vulcolanbus / Oogrubber M8 57.32.46 per stuk schokbreker – €2.00 | |
| 78 | 57.02.50 | Stellrchr 1 | op aanvraag | |
| 79 | 57.02.51 | Druckscheibe 1 | op aanvraag | |
| 80 | 57.02.32a | Gleitbuchse 1 | KREIDLER Glijbus/Dempingsrubber per stuk 57.02.32 voorvork Eitank RUBBER – €6.00 | |
| 81 | 57.08.30 | Anschlagscheibe 1 | op aanvraag | |
| 82 | 57.02.34 | Federzapfen, unten 1 | op aanvraag | |
| 83 | 00.31.00 | Scheibe 8,4 DIN 433 | 1 | op aanvraag |
| 84 | 00.21.53 | Sechskantmutter M8 DIN 985 Lu | op aanvraag | |
| 85 | 57.02.31 | Druckfeder 1 | KREIDLER Veer voorvork 57.02.31 Eitank TM67 – €7.00 | |
| 86 | 57.32.99 | Vordergabel, reibungsgedämpft EN | op aanvraag | |
| 87 | 57.32.91 | Druckstange, vollst. 2 | op aanvraag | |
| 98 | 00.11.23 | Sechskantschraube M6 x 12 DIN 933 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
