Kraftstoffanlage – Kreidler Florett Eitank (K53/K54) t/m 1966

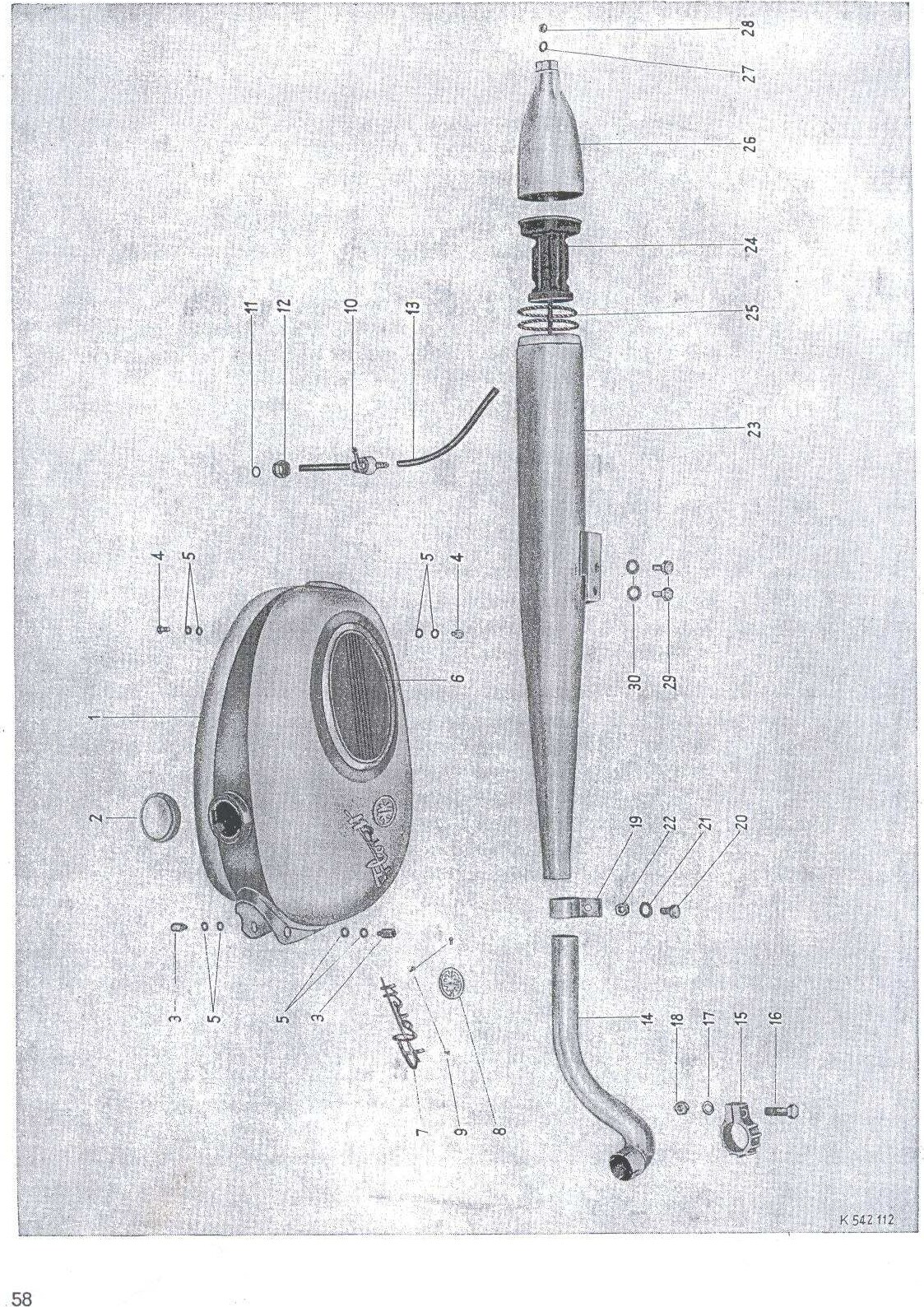

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kraftstoffanlage
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 77.32.99 | Kraftstoffbehälter, vollst. 1 | op aanvraag | |
| 0 | 77.21.03 | Kniekissen, rechts 1 | KREIDLER Knierubber set zwart - Tank - Geschikt voor eitank Florett 77.21.02 - 77.21.03 – €11.00 | |
| 0 | 58.78.24 | 78 24.12.05 Tankbeschriftung, links | 1 | op aanvraag |
| 0 | 77.12.06 | Tankbeschriftung, rechts 1 | op aanvraag | |
| 0 | 77.12.08 | Abziehbild (Keil) 1 | KREIDLER Tanktransfer kort goud 77.12.08 TANK STICKER – €5.00 | |
| 0 | 58.10.77 | 10 77.01.90 Kraftstoffhahn, vollst | 1 | op aanvraag |
| 0 | 58.11.00 | 11 00.70.04 Fiberdichtung A10x14 DIN 7603 1 | op aanvraag | |
| 0 | 58.12.74 | 12 74.02.11 AnschluBmutter M16x 1 DIN 73376 | 1 | op aanvraag |
| 0 | 58.13.76 | 13 76.01.01 Schlauchleitung | 1 | op aanvraag |
| 0 | 27.21.00 | Auspuffanlage, vollst | 1 | op aanvraag |
| 0 | 58.14.27 | 14 27.21.02 __ Auspuffrohr | 1 | op aanvraag |
| 0 | 27.31.00 | Auspuffanlage, vollst | 1 | op aanvraag |
| 0 | 27.31.02 | Auspuffrohr 1 | op aanvraag | |
| 0 | 27.41.00 | Auspuffanlage, vollst | 1 | op aanvraag |
| 0 | 27.41.02 | Auspuffrohr 1 Mokick | op aanvraag | |
| 0 | 21.02.03 | Klemmschelle 1 | op aanvraag | |
| 0 | 58.15.27 | 15 27.01.01 Klemmschelle | 1 | op aanvraag |
| 0 | 58.16.00 | 16 00.10.23 M8x 30 DIN 931 1 f am | op aanvraag | |
| 0 | 58.18.00 | 18 00.20:22 Sechskantmutter M8 DIN 934 1 | op aanvraag | |
| 0 | 58.19.27 | 19 27.01.03 Schelle | 1 | op aanvraag |
| 0 | 58.20.00 | 20 00.11.51 Sechskantschraube M8x 18 DIN 933 | 1 | op aanvraag |
| 0 | 58.21.00 | 21 00.43.65 Federscheibe B8 DIN 137 | 1 | op aanvraag |
| 0 | 58.22.00 | 22 00.20.22 Sechskantmutter M8 DIN 934 1 | op aanvraag | |
| 0 | 21.21.90 | Schalldämpfer, vollst. 1 | op aanvraag | |
| 0 | 58.23.27 | 23 27.21.91 SchalldämpferauBenrohr | 1 | op aanvraag |
| 0 | 27.11.90 | Schalldämpfer, vollst. IE) a oee | op aanvraag | |
| 0 | 27.11.91 | Schalldämpferaußenrohr 1” | op aanvraag | |
| 0 | 27.41.90 | Schalldämpfer, vollst | 1 | op aanvraag |
| 0 | 27.41.91 | Schalldämpferaußenrohr 1 | op aanvraag | |
| 0 | 58.24.27 | 24 27.01.92 Schalldämpfereinsatz | 1 | op aanvraag |
| 0 | 58.25.27 | 25 27.01.05 Dichtschnur | 2 | op aanvraag |
| 0 | 58.26.27 | 26 27.01.93 _ Schalldämpferendstück ) | op aanvraag | |
| 0 | 26.11.04 | Schalldämpfereinsatz 1 | op aanvraag | |
| 0 | 26.01.02 | Dichtschnur 1 | op aanvraag | |
| 0 | 26.11.92 | Schalldämpferendstück | op aanvraag | |
| 0 | 26.11.03 | Befestigungsstück 1 | op aanvraag | |
| 0 | 58.29.00 | 29 00.11.51 Sechskantschraube M8x 18 DIN 933 | 2 | op aanvraag |
| 0 | 00.96.09 | Drahtreifen mit Weißwand | op aanvraag | |
| 0 | 00.96.12 | Drahtreifen | op aanvraag | |
| 0 | 00.96.10 | Drahtreifen | op aanvraag | |
| 0 | 00.96.11 | Drahtreifen mit WeiBwand | op aanvraag | |
| 0 | 00.96.26 | Schlauch 21 x 2,75 Motortyp Spezial - 1 | op aanvraag | |
| 0 | 00.96.44 | Felgenband 20 x 22 "/21 | 1 | op aanvraag |
| 0 | 67.89.00 | Vorderrad, vollst ohne Bereifung | op aanvraag | |
| 0 | 67.89.01 | Speiche mit Nippel 184 Ig | 36 | op aanvraag |
| 0 | 62.10.06 | 10 06.11.67 Kontermutter | 1 | op aanvraag |
| 0 | 62.11.06 | 11 06.11.65 Achsmutter | 2 | op aanvraag |
| 0 | 06.12.17 | Bremsdeckel, vollst. 1 | op aanvraag | |
| 0 | 62.12.06 | 12 06.12.18 Bremsdeckel, nackt | 1 | op aanvraag |
| 0 | 62.58.06 | 58 06.12.15 Zugfeder für Bremsdeckel | 2 | op aanvraag |
| 0 | 62.59.06 | 59 06.12.16 Verschlußscheibe | 2 | op aanvraag |
| 0 | 62.13.06 | 13 06.12.14 Bremsbackenpaar, vollst. 1 Paar | op aanvraag | |
| 0 | 62.14.06 | 14 06.11.20 Zugfeder für Bremsbacke | 2 | op aanvraag |
| 0 | 62.15.06 | 15 06.12.26 Bremskabel | 1 | op aanvraag |
| 0 | 62.16.06 | 16 06.12.04 Dichtring für Bremsknebel | 1 | op aanvraag |
| 0 | 62.17.06 | 17 06.11.71 Bremshebel, vollst | 1 | op aanvraag |
| 0 | 62.18.00 | 18 00.30.10 Scheibe 6,4 DIN 125 für Bremsknebel | 1 | op aanvraag |
| 0 | 62.19.00 | 19 00.20.19 _Sechskantmutter M6 DIN 934 | op aanvraag | |
| 0 | 62.21.67 | 21 67.98.03 Rückholfeder für Bremshebel | 1 | op aanvraag |
| 1 | 77.22.99 | Kraftstoffbehälter, vollst | op aanvraag | |
| 1 | 67.89.02 | Tiefbettfelge 17” St | 1 | op aanvraag |
| 2 | 07.11.01 | Tankdeckel B 40 DIN 73400 ie © | op aanvraag | |
| 2 | 67.23.00 | Vorderradbremse, vollst., 116 ® | 1 | op aanvraag |
| 3 | 76.11.04 | Hohlschraube 2 | op aanvraag | |
| 3 | 06.12.06 | Nabenkörper 1 | op aanvraag | |
| 4 | 00.11.25 | Sechskantschraube M6x 10 DIN 933 | 2 | op aanvraag |
| 4 | 06.11.70 | Achse 1 | op aanvraag | |
| 5 | 00.43.63 | Federscheibe B6 DIN. 137 | 8 | op aanvraag |
| 5 | 06.11.68 | Distanzhülse 1 | op aanvraag | |
| 6 | 77.21.02 | Kniekissen, links 1 | KREIDLER Knierubber set zwart - Tank - Geschikt voor eitank Florett 77.21.02 - 77.21.03 – €11.00 | |
| 6 | 00.61.00 | Kugellager 6201/C3 DIN 625 | 2 | op aanvraag |
| 7 | 77.21.04 | Tankbeschriftung | 2 | KREIDLER Embleem set Tank 77.21.04es Set 4 stuks messing voor benzinetank – €90.00 (niet op voorraad) |
| 7 | 06.11.28 | Deckscheibe A | op aanvraag | |
| 8 | 77.21.05 | Firmenzeichen 2 | KREIDLER Embleem tank "KK"rond messing 77.21.05 – €20.00 (niet op voorraad) | |
| 8 | 06.11.27 | Filzring 2 | op aanvraag | |
| 9 | 00.55.13 | Halbrundkerbnagel 2x6 DIN 1476 | 6 | KREIDLER Nagel koperkleurig 00.55.13 voor embleem set 21114 prijs per stuk, voor set 6x bestellen. – €1.00 |
| 9 | 06.11.29 | Staubdeckel 2 | KREIDLER Stofdeksel ring wiel Campagnolo voornaaf 06.11.29 – €4.00 | |
| 20 | 06.11.66 | Mutter am Bremsknebel | 1 | op aanvraag |
| 27 | 00.43.37 | Federring B6 DIN 127 ) | op aanvraag | |
| 28 | 00.20.19 | Sechskantmutter M6 DIN 934 | 1 | op aanvraag |
| 30 | 00.43.65 | Federscheibe B8 DIN 137 | 2 | op aanvraag |
| 58 | 00.43.65 | Federscheibe B8 DIN 137 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
