Elektr. Ausrüstung / Schlußlicht, Lenkerschalter – Kreidler Florett Eitank (K53/K54) t/m 1966

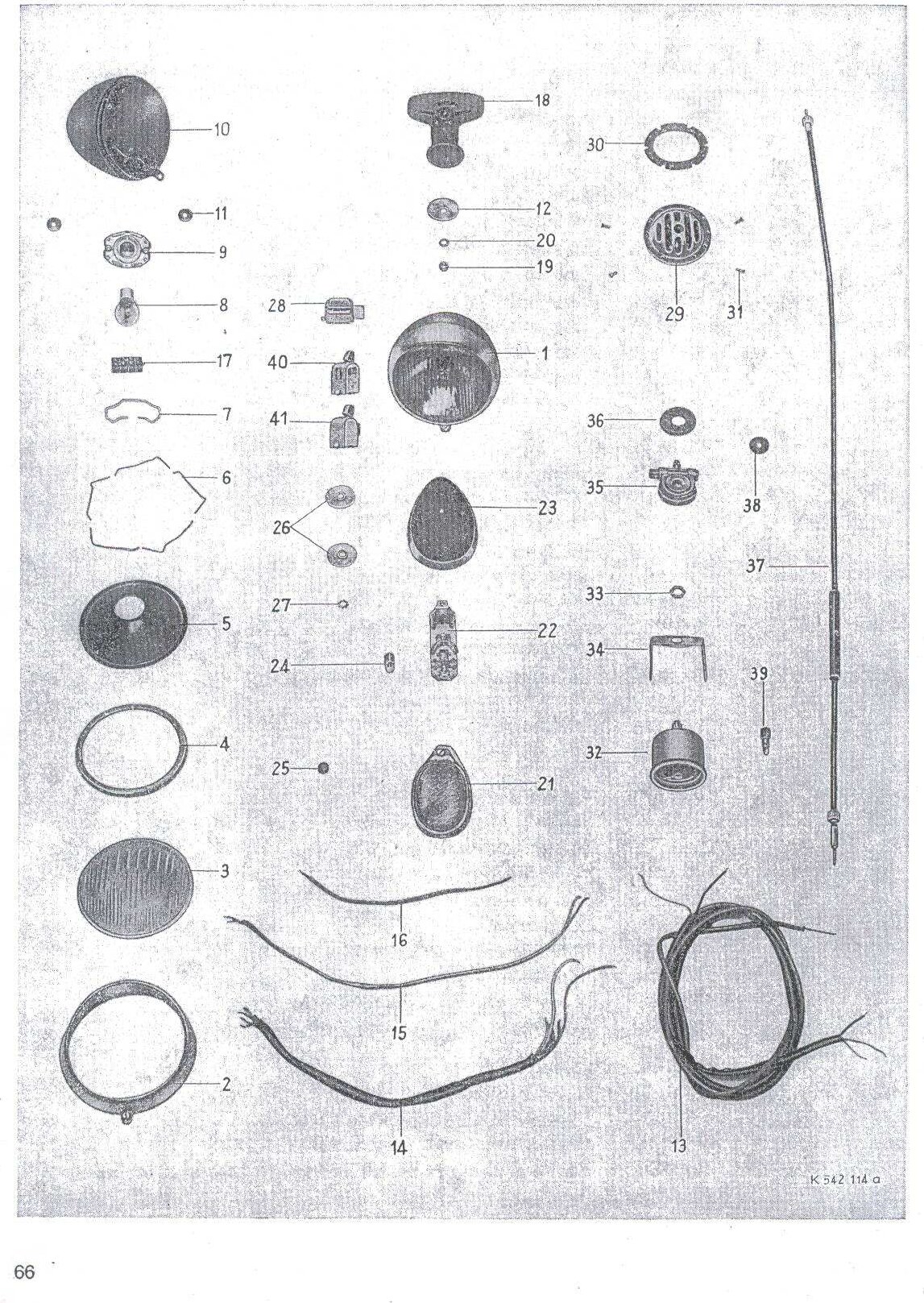

Originele explosietekening uit het onderdelenboek van de Kreidler Florett Eitank (K53/K54) t/m 1966 (1957-1966). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr. Ausrüstung / Schlußlicht, Lenkerschalter
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 66.15.87 | 15 87.11.97 Kabelstrang zur Wechselstrom | op aanvraag | |
| 0 | 66.16.87 | 16 87.01.93 Kabelstrang zum Tachometer | 1 | op aanvraag |
| 0 | 66.17.00 | 17 00.95.11 Leitungsverbinder B4 DIN 72586 8-pol. 1 | op aanvraag | |
| 0 | 00.95.10 | Leitungsverbinder B3 DIN 72586 6-pol | 1 | op aanvraag |
| 0 | 44.66.10 | 10, 18 57.11.99 Scheinwerferhalter, vollst. 1 | op aanvraag | |
| 0 | 66.19.00 | 19 00.21.51 Sechskantmutter M6 DIN 985 | 1 | op aanvraag |
| 0 | 66.20.00 | 20 00.43.63 Federscheibe B6 DIN 137 | 1 | op aanvraag |
| 0 | 66.21.87 | 21 87.21.91 Schluß-Kennzeichen-Rückstrahler | op aanvraag | |
| 0 | 08.11.84 | Schiuß-Kennzeichen-Rückstrahler | op aanvraag | |
| 0 | 08.15.12 | Gehäuse, vollst | 1 | op aanvraag |
| 0 | 66.22.08 | 22 08.11.86 Lampenträger mit Reflektor | 1 | op aanvraag |
| 0 | 66.23.08 | 23 08.11.98 Gehäuseunterlage | 1 | op aanvraag |
| 0 | 00.17.24 | Zylinderschraube AM5x 18 DIN 84 | 2 | op aanvraag |
| 0 | 00.40.52 | Zahnscheibe J 5,3 DIN 6797 | 2 | op aanvraag |
| 0 | 00.20.04 | Sechskantmutter M5 DIN 934 | 2 | op aanvraag |
| 0 | 87.11.96 | Schlußleuchtengehäuse | op aanvraag | |
| 0 | 87.11.93 | Schlußleuchtengehäuse | op aanvraag | |
| 0 | 87.11.04 | Gehäuseunterlage 1 | op aanvraag | |
| 0 | 66.24.08 | 24 08.11.49 Glühlampe H 6 V 2W DIN 72601 | 1 | op aanvraag |
| 0 | 66.25.31 | 25 31.03.09 Gummitülle für Rücklichtleitung 1 | op aanvraag | |
| 0 | 66.26.31 | 26 31.03.04 Beilage | 2 | op aanvraag |
| 0 | 66.27.00 | 27 00.40.63 Zahnscheibe A6,4 DIN 6797 Ü 7 bei Mofa bie | op aanvraag | |
| 0 | 08.11.74 | Lenkerschalter | 13 | op aanvraag |
| 0 | 00.14.50 | Zylinderblechschraube 4,2 x 9,5 698 256 | op aanvraag | |
| 0 | 00.43.64 | Federscheibe B4 DIN 137 A | op aanvraag | |
| 0 | 66.40.87 | 40 87.21.97 Lenkerschalter | 1 | op aanvraag |
| 0 | 87.31.01 | Konktaktfeder | op aanvraag | |
| 0 | 66.29.87 | 29 87.11.99 Wechselstromschnarre, vollst. 1 | op aanvraag | |
| 0 | 66.30.08 | 30 08.14.02 Gummiring für Wechselstromschnarre 1 | op aanvraag | |
| 0 | 66.31.00 | 31 00.16.10 Linsensenkschraube AM3x 10 DIN 91 | 4 | op aanvraag |
| 0 | 87.11.01 | Blinddeckel | 1 | op aanvraag |
| 0 | 27.28.92 | Einheitstachometerantage, vollst | op aanvraag | |
| 0 | 27.28.95 | Einheitstachometeranlage, vollst | op aanvraag | |
| 0 | 27.08.94 | Einheitstachometeranlage, vollst | op aanvraag | |
| 0 | 66.32.09 | 32 09.21.09 Einheitstachometerkopf 0—100 km/h 1 | op aanvraag | |
| 0 | 09.21.05 | Einheitstachometerkopf 0—45 mph | 1 | op aanvraag |
| 0 | 66.33.09 | 33 09.21.08 Sechskantmutter M10x 1 | 1 | op aanvraag |
| 0 | 66.34.09 | 34 09.21.06 Bügel | 1 | op aanvraag |
| 0 | 66.35.27 | 35 27.28.99 Nabenantrieb | 1 | op aanvraag |
| 0 | 66.36.09 | 36 09.21.07 Dichtung für Nabenantrieb | 1 | op aanvraag |
| 0 | 66.38.57 | 38 57.02.47 Gummitülle | 1 | op aanvraag |
| 0 | 66.39.08 | 39 08.11.83 Glühlampe J 6 V 0,6 W DIN 72601 en | op aanvraag | |
| 0 | 27.27.99 | Werkzeugkastendeckel, vollst. 1 | op aanvraag | |
| 0 | 27.27.03 | Scharnierstift 1 | op aanvraag | |
| 0 | 27.27.02 | Keder | 1 | op aanvraag |
| 0 | 27.27.04 | Anschlaggummi 1 | op aanvraag | |
| 0 | 27.07.98 | Werkzeugsatz, vollst. 1 | op aanvraag | |
| 0 | 27.07.14 | Werkzeugtasche 1 | op aanvraag | |
| 0 | 91.01.05 | Schraubenzieher 6 mm breit | 1 | op aanvraag |
| 0 | 91.01.08 | Schraubenzieher 3 mm breit | 1 | op aanvraag |
| 0 | 27.07.11 | Montiereisen 2 | op aanvraag | |
| 0 | 91.01.01 | Steckschlüssel: SW 17/21 | 1 | op aanvraag |
| 0 | 27.07.13 | Steckschlüssel SW 10 EN | op aanvraag | |
| 0 | 00.59.21 | Dorn 1 | op aanvraag | |
| 0 | 00.95.51 | Gabelschlüssel SW 14/17 of | op aanvraag | |
| 0 | 00.95.50 | Gabelschlüssel SW 9/10 | 1 | op aanvraag |
| 0 | 00.95.52 | Gabelschlüssel SW 8 | 1 | op aanvraag |
| 0 | 91.01.09 | Kombizange 1 | op aanvraag | |
| 0 | 26.00.91 | Luftpumpe 1 | op aanvraag | |
| 0 | 97.21.00 | Beinschutz, vollst. 1 | op aanvraag | |
| 0 | 97.21.99 | Schutzschild 1 | op aanvraag | |
| 0 | 26.16.03 | Winkel 2 | op aanvraag | |
| 0 | 27.26.02 | Plakette 1 | KREIDLER Embleem KK rood 27.26.02 voor Eitink beenschild FRAME TRANSFER – €16.00 (niet op voorraad) | |
| 0 | 00.58.54 | Senkniet 2x5 DIN 661 | 2 | op aanvraag |
| 0 | 27.26.04 | Chromeffektleiste (1950 Ig.) | 1 | op aanvraag |
| 0 | 26.16.04 | Keder (145 Ig.) | 2 | op aanvraag |
| 0 | 97.21.02 | Halter 1 | op aanvraag | |
| 0 | 97.21.03 | Buchse 2 | op aanvraag | |
| 0 | 97.21.04 | Hülse 2 | op aanvraag | |
| 0 | 00.11.23 | Sechskantschraube M6 x 12 DIN 933 | 6 | op aanvraag |
| 0 | 00.10.51 | Sechskantschraube M6x 25 DIN 931 | 2 | op aanvraag |
| 0 | 00.43.63 | Federscheibe B6 DIN 137 | 12 | op aanvraag |
| 0 | 00.20.19 | Sechskantmutter M6 DIN 934 | 4 | op aanvraag |
| 0 | 00.30.02 | Scheibe 6,4 DIN 125 | 2 | op aanvraag |
| 0 | 00.33.50 | Scheibe A6 DIN 9021 | 2 | op aanvraag |
| 0 | 97.20.99 | Gepäckträger, vollst. mit Spannband | 1 | op aanvraag |
| 0 | 00.01.63 | Satz Radialdichtringe, vollst | 1 | op aanvraag |
| 0 | 00.76.01 | Radialdichtring A1l5x 24x 7 DIN 6503 | 1 | op aanvraag |
| 0 | 00.76.02 | Radialdichtring A20x30x7 DIN 6503 | 1 | op aanvraag |
| 0 | 00.76.52 | Radialdichtring A14x20x5 DC | 1 | op aanvraag |
| 0 | 00.76.53 | Radialdichtring 17x 2 | BROMFIETS KREIDLER Keerring dubbel gekeerd A-Kwaliteit 17x28x6.5 00.76.53 – €5.00 | |
| 0 | 00.76.51 | Radialdichtring 20x 30x4 DC | 1 | op aanvraag |
| 0 | 00.01.56 | Satz Kugellager, voilst | 1 | op aanvraag |
| 0 | 00.63.00 | Kugellager BO 17 DIN 615 | 2 | KREIDLER/SACHS Lager BO17 Crank Rechts 00.63.00 – €15.00 (niet op voorraad) |
| 0 | 00.60.31 | Kugellager 6004/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.61.00 | Kugellager 6201/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.61.01 | Kugellager 6202/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.61.30 | Kugellager 6302/C3 DIN 625 | 1 | op aanvraag |
| 0 | 00.01.64 | Satz Dichtungen, vollst | 1 | op aanvraag |
| 0 | 15.01.10 | Gehäusedichtung 1 | op aanvraag | |
| 0 | 15.51.10 | Gehäusedichtung | 1 | op aanvraag |
| 0 | 15.10.02 | ° Dichtung für Gehäusedeckel | 1 | KREIDLER Dekselpakking 4 5 versnellingen Pakking Koppelingsdeksel Origineel Model 0.4mm 15.10.02D Dekselpakking – €3.00 |
| 0 | 15.03.02 | Dichtung für Saugleitung | 1 | op aanvraag |
| 0 | 15.03.04 | Zylinderfußdichtung 1 | KREIDLER Voetpakking 3/4 versnellingen 70cc 44mm 15.03.04 PAKKINGEN – €2.00 | |
| 0 | 15.03.05 | Zylinderkopfdichtung 1 | KREIDLER PUCH MS MS Koppakking 4 versnellingen 50CC 40MM als nr 15.03.05 PAKKING – €1.00 | |
| 0 | 00.70.01 | Dichtring C12x 16 DIN 7603 | 2 | op aanvraag |
| 0 | 00.70.04 | Dichtung für Kraftstoffhahn | op aanvraag | |
| 0 | 00.70.07 | Dichtring A6 x 12 DIN 7603 | 1 | op aanvraag |
| 0 | 00.70.08 | Dichtring C6x 10 DIN 7603 | 1 | op aanvraag |
| 0 | 15.51.02 | für Gehäuse links | 1 | op aanvraag |
| 0 | 15.56.15 | O-Ring für Schaltwalze | 1 | op aanvraag |
| 0 | 15.58.12 | O-Ring für Kickstarterwelle | 1 | op aanvraag |
| 0 | 15.51.04 | Rundschnurring - 1 | op aanvraag | |
| 0 | 01.10.01 | Dichtring zur Schaltarretierung | op aanvraag | |
| 3 | 27.18.99 | Antriebswelle 1 | op aanvraag | |
| 66 | 41.87.31 | 87.31.97 Lenkerschalter für Dauerabblendung 1 ab FG-Nr. 803297 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett Eitank (K53/K54) t/m 1966. Alle onderdelen: Kreidler onderdelen.
